2026年9月24日，上海鑫中兴防爆科技有限公司在本篇整理PXK正压型防爆配电柜的气源与联锁询价清单，并汇总通风型、补偿型及柜体结构的查阅顺序。公司主营防爆配电装置、防爆灯具与防爆管件；这次整理面向化工、炼油、油气开采等项目的采购、设计、施工和设备人员，以已公开的中文系列选型资料为依据。

PXK通过洁净气体形成正压腔，将内部电气元件与外部危险介质隔离。仪表、显示操作、变频控制等需求可纳入配置，但气源和正压控制也是系统组成部分，询价时应与电气负载一起交接。

先分清通风型与补偿型

型号中的t表示通风型，b表示补偿型。两种方式都需要按对应方案完成投运前换气，并在运行中维持和监测压力；差别主要在供气方式及散热需求。

提示：表格可左右滑动查看完整参数。

不能仅因补偿型采用间歇供气，就取消可靠气源。两种方式的气量、换气时间和压力设定，应与具体腔体、内部元件及保护方案配套确认。

把气源压力和柜内压力分开填写

PXK系列资料列用户气源压力为0.2～0.8MPa，气源包括干燥洁净的压缩空气、氮气或惰性气体；控制装置进气口为NPT3/8。订货资料明确由用户提供气源及外接气管，采购交接应写清供气责任和现场接口。

供气压力使用MPa，柜内压力及报警条件使用Pa，它们描述不同位置和用途，不能把供气压力直接作为柜内运行设定值。气源种类、管路和排放安排还须纳入项目设计，不凭接口能连接就认定供气条件已经满足。

询价前共同核对五项资料

1. 电气负载：附系统图、内部元件清单、实际电压与电流，以及仪表、变频器等发热元件信息。
2. 现场条件：交接危险区域、介质、环境条件和所需防爆标志，由设计人员核对适用配置。
3. 气源条件：注明拟用气体、供气压力、持续供气能力、外接管路和接口条件，并明确责任方。
4. 柜体与材质：选择柜式、箱式或琴台式，注明钢板或不锈钢需求、主副盘结构、开门方向及操作空间。
5. 联锁交接：列出换气完成允许送电、运行监测、低压和超压报警、失压动作及远传接点的接收位置。

拿到方案后，把联锁条件与电气系统图逐项对应，投运前完成规定的换气程序和联锁调试。报警或失压后的处理应按设备说明及项目方案执行，不以人工跳过联锁代替恢复条件。

怎样查结构与下载资料

本系列中文PDF共5页：第1页介绍型号与工作方式，第2页列控制装置参数，第3页给出结构尺寸，第4至5页为安装示意与订货说明。选择柜体时先确定结构，再用对应规格表核对宽、高、深及安装尺寸；技术图中的字母代号需与相应尺寸表一起阅读。

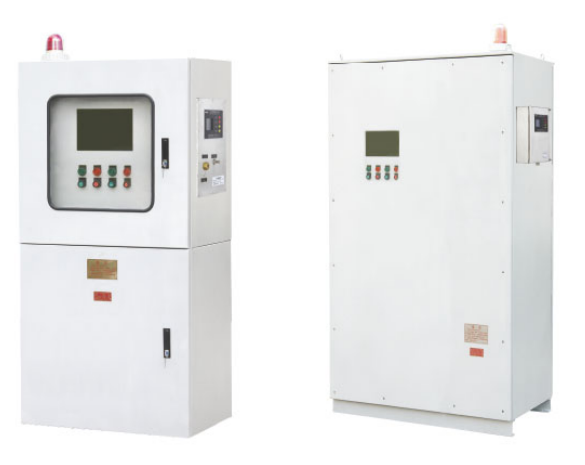

本文封面为PXK系列实物参考，正文安装图用于辨认结构。照片不能证明外壳材质或内部配置；手机查看细节时，可下载文末系列PDF并放大对应页。

选型与投运边界

本篇为公开资料整理，具体供货以所选配置和项目审核为准。系列资料中的压力示例、控制装置IP等级和温度显示范围，不能直接推广为任意整柜的运行阈值、防护等级或环境温度。换气量、换气时间及失压动作须匹配实际腔体与保护方案。

常见问题

PXK正压型防爆配电柜需要用户供气吗？

需要。系列订货资料明确由用户提供气源及外接气管，列出的供气压力为0.2～0.8MPa，并要求气源干燥洁净。

PXK-b补偿型可以取消供气吗？

不能。补偿型按压力条件补气，仍需可靠气源和对应监测、报警及联锁。

PXK柜体送电前要先换气吗？

需要。按系列资料，达到规定换气时间和换气量后才输出允许送电信号，运行中还要监测主腔压力。

PXK照片能用来确认钢板或不锈钢吗？

不能。照片只作系列外观参考，材质应在询价单和具体供货配置中明确，安装则按对应结构图及尺寸表核对。

资料来源与访问日期

1. 上海鑫中兴：PXK正压型防爆配电柜系列选型资料（中文，5页）。发布日期：原页未标注；访问日期：2026-09-24。
