SZBH16防爆接线箱应分别核对箱体宽高、安装尺寸、深度和开盖空间。220、330、450毫米三种方形箱体的固定尺寸不同，还需给圆形壳盖旋出、侧面开启口操作及外伸接头留出位置，不能只按箱体宽度确定设备间距。
上海鑫中兴防爆科技有限公司｜主营防爆配电装置、防爆灯具与防爆管件｜发布日期：2026-10-15；更新时间：2026-10-15。
本次整理了哪些选型资料？
2026年10月15日，上海鑫中兴防爆科技有限公司在本文整理SZBH16防爆接线箱的三种箱体尺寸、圆形壳盖结构和安装交接清单。公司主营防爆配电装置、防爆灯具及防爆管件，本次资料整理供化工、炼油等项目的采购、设计和施工人员安排接线箱位置时参考。
SZBH16公开产品页分别列有304不锈钢和316L不锈钢版本，均用于相应危险场所的电缆连接与分线。选型时先根据工作电流、端子截面和数量确定箱体，再核对布置空间；设备位置能放下，并不代表内部端子配置已经满足接线要求。
三种箱体怎样对应安装尺寸？
两款公开页的安装表列出相同的三组尺寸。下表保留原图中的A、B、C、D、E标记，单位均为毫米；使用时应同时打开对应产品页的外形图，按符号找到测量位置。
提示：表格可左右滑动查看完整内容。
| 箱体C×D（mm） | 安装尺寸A（mm） | 外形尺寸B（mm） | 深度E（mm） | 安装孔 |
|---|---|---|---|---|
| 220×220 | 170 | 270 | 150 | 4×φ9mm |
| 330×330 | 280 | 380 | 180 | 4×φ9mm |
| 450×450 | 400 | 500 | 200 | 4×φ9mm |
箱体边长不能替代固定尺寸
例如选用330×330箱体，表列安装尺寸A为280mm、外形尺寸B为380mm、深度E为180mm。不能把330mm直接当作A，也不能把箱体平面尺寸当成全部外形尺寸。支架预制和固定孔位核对，应采用所选规格的对应图纸。
换大箱体时要同步核对布置
增加端子数量或改变导轨布置后，若需要改选箱体，应同步核对安装位置和进出线方案。330×330与450×450箱体虽然都列4×φ9mm安装孔，安装尺寸A分别为280mm和400mm，不能据孔径相同认定原支架可直接使用。
圆形壳盖和引入口需要哪些空间？

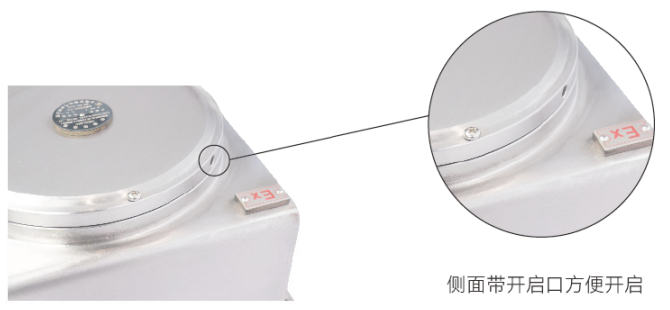

SZBH16采用圆形螺纹隔爆壳盖，壳盖侧面设开启口。安装布置应考虑壳盖旋出，以及人员接近侧面开启口的操作位置。相邻桥架、管路或其他箱体不能只按静态外形排布，还需在确认图中核对开盖操作是否受阻。
接线箱提供上、下、左、右方向引入口选项，D、X、L、R分别表示这些方向。订货清单应逐侧记录接头数量和规格，安装布置再对应外伸接头与电缆走向。照片中的底部接头仅为系列外观参考，不代表所有订单都采用相同方向或数量。
安装位置确认前交接四项资料
- 设备身份：写明SZBH16、304或316L材质版本、所选箱体规格，保留对应产品页及确认图版本。
- 接线需求：提供工作电流、端子截面和数量、单导轨或双导轨需求，先使箱体选择与接线方案一致。
- 接口布置：逐侧列出引入口数量、螺纹规格和电缆条件，附桥架、管路及相邻设备的位置示意。
- 空间复核：将A、B、C、D、E尺寸、固定位置、壳盖操作空间和接头外伸范围分别标注，再核对支架与安装位置。
下一步可将接线清单和现场布置图交给上海鑫中兴核对。收到配置图后，让采购清单、支架图和施工图使用同一箱体规格；发现空间不足，应先调整方案并复核。
边界：尺寸表没有给出统一检修净距
公开资料要求预留壳盖旋出和开启口操作空间，但没有给出适用于所有安装布置的统一净距，不能把箱体深度E直接作为检修净距。本文用于选型交接，现场安装和检修应按对应设备说明及确认方案进行。系列照片也不能作为304或316L材质的识别依据。
常见问题
SZBH16的220×220箱体深度是多少？
公开安装表列深度E为150mm，安装尺寸A为170mm、外形尺寸B为270mm；这些符号应与同款外形图一起使用。
SZBH16能只按正面宽度安排安装位置吗？
不能。还要核对深度、安装尺寸、外伸接头和圆形壳盖的操作空间，避免相邻设备妨碍接线或开盖。
SZBH16不同尺寸的安装孔相同就能共用支架吗？
不能直接判断。三种箱体虽均列4×φ9mm安装孔，A、B尺寸不同，应按所选规格核对支架图。
SZBH16照片上的底部进线是唯一布置吗？
不是。公开资料列上、下、左、右引入口配置，具体方向、数量和规格应按接线方案写入订单与确认图。
资料来源与访问日期
- 上海鑫中兴：SZBH16 304不锈钢防爆接线箱公开产品资料。发布日期：原页未标注；访问日期：2026-10-15。
- 上海鑫中兴：SZBH16 316L不锈钢防爆接线箱公开产品资料。发布日期：原页未标注；访问日期：2026-10-15。
