SZDP07-C防爆控制箱的D要按字段判断：在面板元件段表示指示灯，在进线方向段表示上进线；X表示下进线，G、L分别表示挂式和立式。订货时先分开填写元件名称与数量、进线口数量与螺纹、安装方式，再核对图纸和完整型号。
上海鑫中兴防爆科技有限公司｜主营防爆配电装置、防爆灯具与防爆管件｜发布日期：2026-10-24；更新时间：2026-10-24。
本次整理了哪些SZDP07-C资料？
2026年10月24日，上海鑫中兴防爆科技有限公司在本文整理SZDP07-C铝合金防爆控制箱的三组订货代码：面板元件、进线要求和安装方式。公司主营防爆配电装置、防爆灯具与防爆管件；本次资料面向化工、炼油等项目的采购、设计、施工和设备人员，帮助各方按同一字段核对需求。
SZDP07-C用于设备控制与运行状态指示，可按控制要求排列按钮、指示灯、仪表、转换开关和电位器。型号图中的字母各有位置，单独抄出一个D或一串数量，容易丢失原意。先把字段分开，再与控制原理图和面板排列图对应，才能明确订购内容。
三组代码怎样分别填写？
以下对照只适用于SZDP07-C本款资料。面板元件代码后填写相应数量；未装的元件按原资料“不带不注”处理。进线和安装字段另行填写，不把它们计入元件数量。
提示：表格可左右滑动查看完整参数。
| 所属字段 | 代码 | 本款含义 | 一起记录的内容 |
|---|---|---|---|
| 面板元件 | A | 按钮 | 按钮数量与规格 |
| 面板元件 | B | 电流（压）表 | 仪表数量与规格 |
| 面板元件 | D | 指示灯 | 指示灯数量与规格 |
| 面板元件 | K、P | K为开关，P为电位器 | 各自数量与规格，分别列明 |
| 进线方向 | D、X | D为上进线，X为下进线 | 进线口数量及螺纹规格 |
| 安装方式 | G、L | G为挂式，L为立式 | 安装位置及对应外形安装图 |
两个D为什么不会表达同一件事？
元件段的D回答“装几个指示灯”
在A、B、D、K、P这组元件段中，D表示指示灯，后续数量属于指示灯配置。它没有说明电缆从箱体哪一侧进入。将这一段转录到询价单时，建议使用“指示灯D：数量及规格”的栏名，保留中文含义。
方向段的D回答“从上方进线”
进线方向段的D表示上进线，X表示下进线。该段还要交接进线口数量与螺纹规格，不能用“带D”概括。上进线不代表配置了指示灯，装有指示灯也不代表采用上进线；两组需求应各有记录。
这一对照用于读懂字段，不提供自行拼接的完整订货型号。原资料还注明按钮、仪表、指示灯及开关等代号含义以元件为准，具体规格应随元件表和最终方案核对。
从询价表到确认图，按三步交接
- 先核对元件：按A、B、D、K、P分别列出名称、数量和规格，附控制原理图与面板排列图。某个字母后只有数量时，还不能确定每个元件的全部功能。
- 再核对入口：把D上进线或X下进线写在专门字段，另列口数、螺纹类型和规格。公司资料提供钢管或电缆布线选择，询价时应说明采用哪种方式。
- 最后核对安装：写明G挂式或L立式，按所选箱体图核对外形和安装孔。将元件表、入口要求与安装方式放在同一版本文件中，交接时逐项复核。

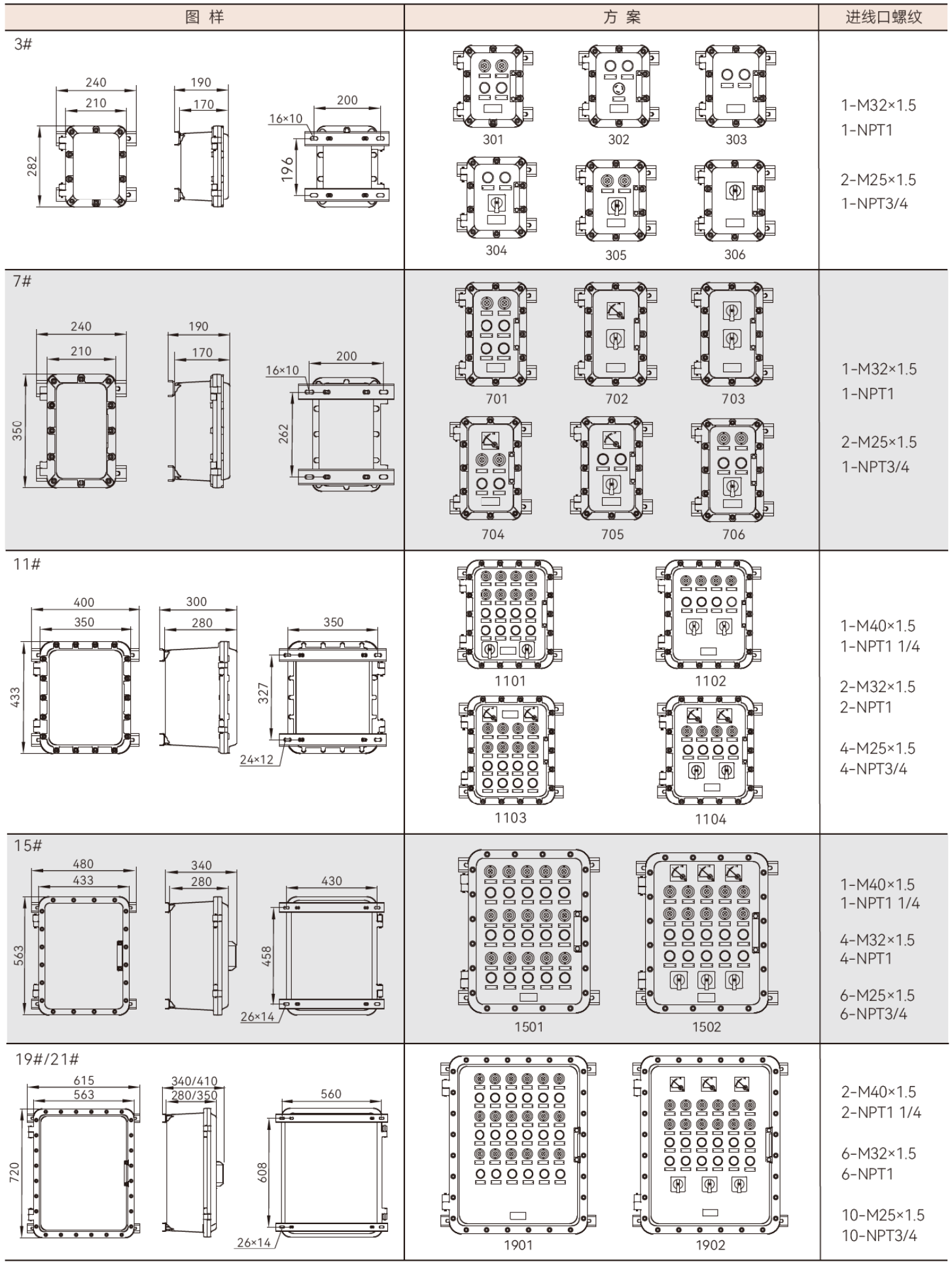

两页产品资料中，第1页可查型号含义和技术参数，第2页可查箱体与面板方案示例。方案图用于对照排列与外形，不能把照片里可见的按钮或灯的数量直接作为本次供货数量。
代码对照的使用边界
本篇用于整理SZDP07-C订货信息，不替代控制回路设计、危险场所适用性判断或安装程序。元件、进线与安装代码填写完整后，仍需核对实际配置的防爆标志、使用条件及产品文件；不能因同属该系列就认定任意组合均可选用。
挂式与立式是订货选项，不是现场互换说明。入口位置、箱体开孔或面板元件需要改变时，应先取得对应配置资料和确认图。系列实物图只作外观参考，不证明本次订单的元件、接线或附件配置。
常见问题
SZDP07-C中的D一定表示上进线吗？
不是。元件段的D表示指示灯，方向段的D才表示上进线。阅读时要保留字段位置和中文名称。
SZDP07-C没有安装某类面板元件，还要填数量吗？
型号含义图对相应元件注明“不带不注”。询价元件表仍应明确需求，由最终配置核对订货表达。
SZDP07-C写了X，还需要提供螺纹规格吗？
需要。X只表示下进线，进线口数量和螺纹规格是另外的信息，应同时列出。
SZDP07-C的G、L能说明按钮和指示灯配置吗？
不能。G表示挂式、L表示立式，只说明安装方式；面板元件仍要按A、B、D、K、P各字段单独填写。
资料来源与访问日期
- 上海鑫中兴：SZDP07-C铝合金防爆控制箱公司版产品资料，中文2页。发布日期：原页未标注；访问日期：2026-10-24。
