SZDP35防爆配电装置的总宽不等于安装距：单箱示例分别为507mm与473±1mm，双箱并列示例为940mm与906±2mm。应按同一组合图分别记录外廓尺寸和固定点间距，并以所订配置的确认图交接，不能直接套用示例尺寸。
上海鑫中兴防爆科技有限公司｜主营防爆配电装置、防爆灯具与防爆管件｜发布日期：2026-10-29；更新时间：2026-10-29。
本次整理解决哪项安装交接问题？
2026年10月29日，上海鑫中兴防爆科技有限公司在本文整理SZDP35铝合金隔爆配电装置的组合尺寸读图表，供采购、设计、施工和设备人员核对支架与安装位置。公司主营防爆配电装置、防爆灯具和防爆管件；本次整理将公开选型资料中的尺寸与对应示例图放在同一表行，便于交接时定位。
SZDP35可按回路和面板布局采用单箱或多箱组合。现场交接若只写“宽940”，采购人员可能把它理解为占用空间，支架人员却当作固定位置，两者会产生偏差。应将图示总宽与横向安装距分栏，并标明对应的组合图和版本。
总宽与安装距分别看哪里？
总宽帮助核对该图示结构的横向外廓；安装距用于定位图中固定点。两类尺寸线的起止位置不同，即使写在同一组水平标注中，也不能互换。应沿尺寸界线找到对应位置，不凭数字大小或照片比例判断。
提示：表格可左右滑动查看完整参数。

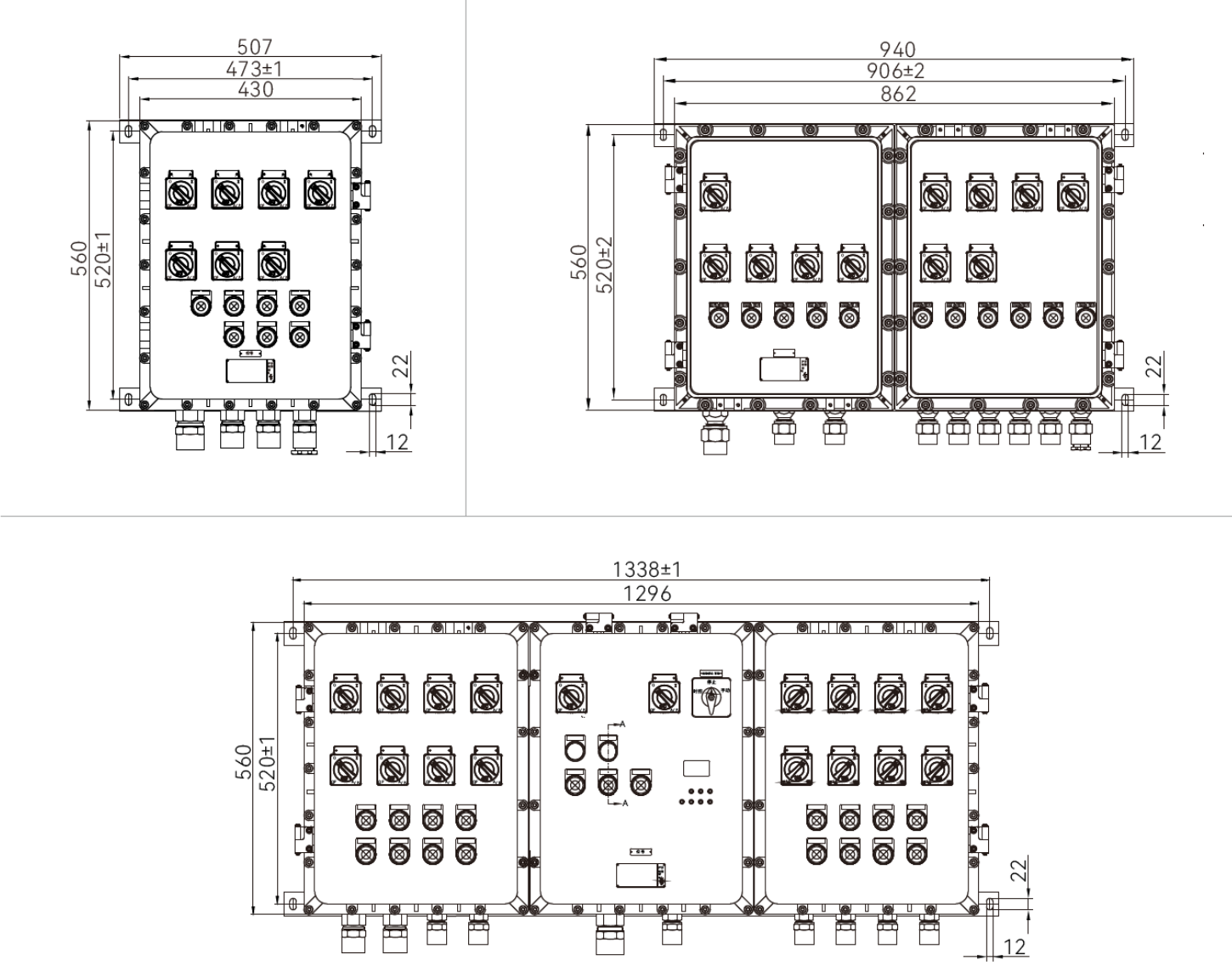

| 图示组合 | 总宽（mm） | 横向安装距（mm） | 系列PDF位置 |
|---|---|---|---|
| 单箱示例 | 507 | 473±1 | 第2页左上图 |
| 双箱并列示例 | 940 | 906±2 | 第2页右上图 |
| 三箱并列示例 | 1372 | 1338±1 | 第3页中部图 |
| 双箱横置示例 | 1197 | 1163±1 | 第3页右上图 |
以上均为资料中的方案示例，不是所有同支路数量产品的统一尺寸。系列PDF注明具体方案及尺寸根据图纸要求。表中的公差随对应尺寸保留，不能将473±1简写成“约473”，也不能把某一示例的总宽配到另一示例的安装距。
回路数量一样，能沿用旧支架吗？
不能仅凭回路数量决定。SZDP35的型号包含支路数、支路最大额定电流、是否带总开关、主回路额定电流及是否带插销等信息。资料同时给出不同操作面板和组合布置，回路数只是选型信息的一部分，不直接代表外形尺寸。
例如，两箱组合既有第2页的并列示例，也有第3页的横置示例，总宽及安装距均不同。对已有支架，应把现场实测固定位置与所订配置的确认图逐项对照，再确定能否使用；不能只看“都是双箱”就安排安装。
带插接装置时补查外伸部分
系列资料还列出带插接装置的组合图。除了箱体及安装架，还应结合对应图纸核对插接装置、下方引入装置及管线的占用位置。选型资料未给出适用于全部配置的操作或插拔净距，不能自行补一个统一数值。
交给供方和施工方的清单怎么写？
- 写明组合：提供回路表、面板元件需求，以及总开关和插接装置要求，确定实际采用的箱体组合。
- 分开记录尺寸：分别填写总宽、横向和竖向安装距，保留图示公差，附对应布置图，不只报一个“箱宽”。
- 交接现场条件：提供现有支架固定点、周边障碍物及进出线方向，便于核对壳盖、操作件、插接装置与管线位置。
- 按同一版本验收：订单、确认图与安装交接单使用同一配置；组合或附件变更后重新核对尺寸，到货再与实物检查。
例如，读取第2页单箱示例时，应将“图示总宽507mm”和“横向安装距473±1mm”分别填写，并附对应图纸。正文表格供读图与沟通使用；项目采用其他布局时，应记录该方案自己的数值。
选型与安装边界
总宽和安装距核对不能替代支架承载、固定方式、完整安装空间或电气选型审查。本文不提供现场钻孔、扩孔、焊接或改造防爆外壳的许可。若现有固定位置与供货图不符，应先核对方案，不按示例图直接改动设备。
实物照片用于识别系列外观，不能证明所订配置的尺寸、回路或性能。危险场所适用性还应按具体供货产品的防爆标志、环境条件及产品文件核对；不因几项尺寸匹配就认定整套装置适用。
常见问题
SZDP35单箱示例的507mm就是安装距吗？
不是。第2页左上图的总宽为507mm，对应横向安装距为473±1mm，应分别记录。
SZDP35双箱并列示例能按940mm布置固定点吗？
不能把940mm直接当作安装距。第2页右上图对应的横向安装距是906±2mm，项目仍须采用所订配置的确认图。
SZDP35两箱组合的安装尺寸都相同吗？
不相同。资料中的双箱并列与双箱横置示例尺寸不同，箱数相同不能证明可以共用支架。
SZDP35选型资料的示例尺寸能直接用于施工吗？
应先与实际供货方案一致的图纸核对。资料明确这些图为方案举例，具体方案及尺寸根据图纸要求。
资料来源与访问日期
- 上海鑫中兴：SZDP35铝合金隔爆配电装置中文系列选型资料（3页）。发布日期：原页未标注；访问日期：2026-10-29。
