产品概述

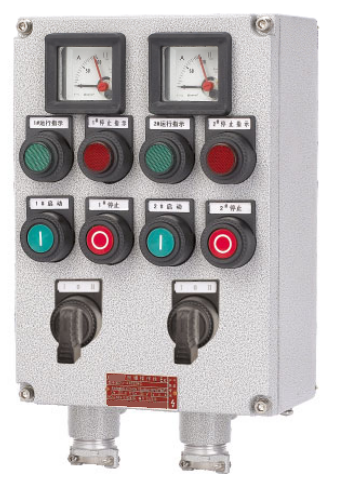

BZC53防爆操作柱用于危险场所现场控制与状态监视，采用铝合金增安型外壳内装防爆元件结构。按钮、指示灯、仪表和开关可按回路模块组合，支持交流及直流控制电压，额定电流6A、10A或16A，防护等级IP66。
气体组别
IIC
额定电流
6 / 10 / 16A
防护等级
IP66
配置方式
模块组合
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，不锈钢外露紧固件采用防掉结构。
- 壳盖连接采用曲路密封，密封条可采用聚氨酯现浇发泡或硅橡胶。
- 内装防爆控制开关、按钮、指示灯、电位器、电流表、转速表和端子。
- 元件采用带定位的导轨安装结构，支持模块组合；急停可选防误操作机构或挂锁。
型号选择
- A为按钮、B为电流表、D为指示灯、K为开关，后标数量，未装不注。

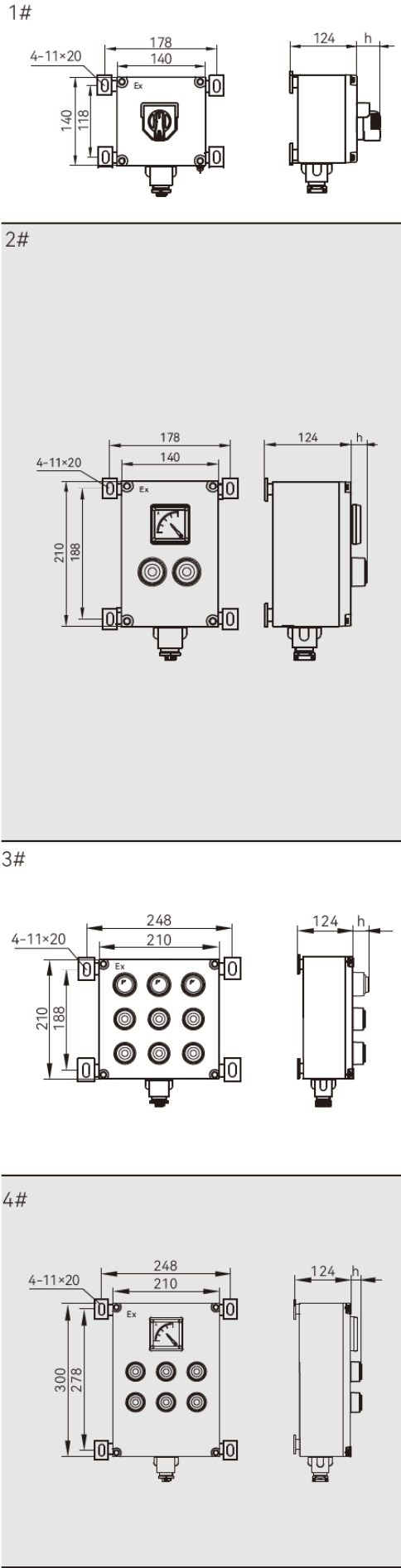

- 按元件数量、面板形式和端子需求选择1#～11#箱体方案。
- 不同控制开关和仪表占用不同元件位置，需一并提供面板排列。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | AC220、230、240、380、415V；DC24、110、220V |
| 使用类别 | AC-15、DC-13 |
| 额定电流 | 6、10、16A |
| 进线口螺纹 | M16～M63、G1/2～G2 |
| 电缆外径 | φ7～φ38mm |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2可选，订购时注明 |
| 环境温度选项 | 下限-40℃或-20℃；上限+40℃或+50℃，按订购配置确定 |
提示：表格可左右滑动查看完整参数。
| 操作头 | h（mm） |
|---|---|
| 表框 | 11 |
| 标准型按钮 | 20.5 |
| 双按钮 | 21.5 |
| 紧急自锁按钮 | 40 |
| 蘑菇头按钮 | 32 |
| 信号灯 | 23.5 |
| 带灯按钮 | 20.5 |
| 控制开关S1、S3 | 40 |
| 控制开关S2 | 42 |
| 单圈电位器 | 27 |
| 多圈电位器 | 40.5 |
外形与安装
- 按箱体及操作头尺寸安排安装净空，操作头突出高度h随配置变化。
- 采用钢管或电缆布线，螺纹与电缆外径应匹配。

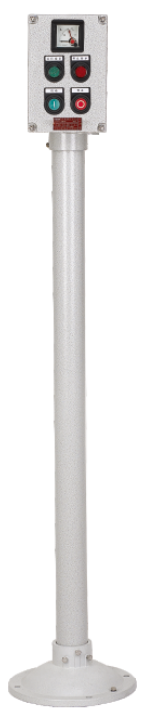

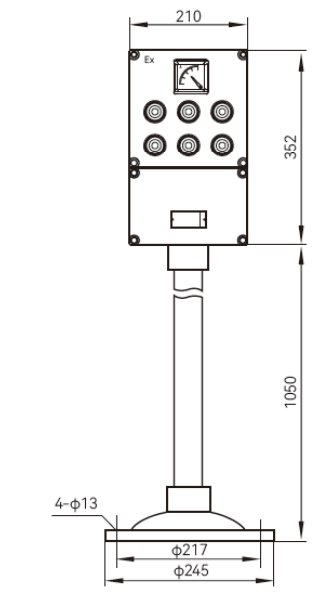

- 立柱式图示柱高1050mm，整体高度再加操作柱头高度。
常见问题
BZC53与BZC51防爆组别有什么区别？
BZC53气体防爆标志为Ex db eb IIC T6 Gb；BZC51对应IIB，需与现场气体组别匹配。
BZC53面板可按控制回路组合吗？
BZC53内装防爆元件采用模块组合和导轨定位结构，可按按钮、指示灯、仪表、开关及端子需求排列。
BZC53有哪些控制电压？
BZC53可选AC220、230、240、380、415V，或DC24、110、220V，按内装元件和控制回路配置。
