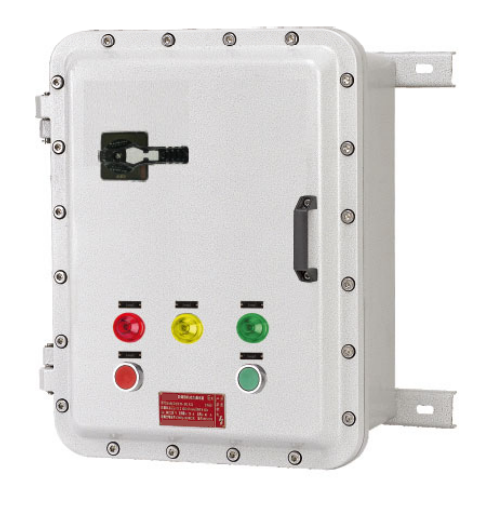

产品概述
SZDP06-C防爆电动机控制装置用于电动机启动、停止和正反转控制，可按S直接控制、N可逆控制、Y星三角启动选型。采用铝合金隔爆壳体，提供07、11、15、19号壳体及4–45kW表列电机配置，并可按需求设置远程控制。
控制形式
直接 / 可逆 / 星三角
表列功率
4–45kW，按配置
外壳材质
铝合金铸造
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 通过断路器、接触器、热继电器、转换开关、按钮和信号灯组成电动机控制回路。
- 可按要求实现直接启动、停止或正反转，并提供过载、短路和失压保护。
- 支持远程控制方案，操作手柄可按需配置挂锁或低温用金属手柄。
- 采用隔爆引入装置直接引入，按电机参数和控制方式选择壳体及端口。
型号选择
- 按负载选择S直接控制、N可逆或Y星三角启动；给出电机功率、电压、额定电流和远控要求。
- 选择断路器额定电流及热继电器整定范围，应覆盖电机实际额定电流；相关整定档位随订单核定。
- 表列壳体与电机功率是配置组合，不仅凭壳号或电流自行替换控制形式。
- 引入口可按M或NPT螺纹配置，电缆密封范围应与选用引入装置相符。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db IIB T6 Gb；Ex db IIB+H2 T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电压档位 | AC110–130、220–250、380–415、460–500、600–690V |
| 表列额定电流 | 16、25、32、50、63、125A，按壳体及回路配置 |
| 控制形式 | S直接控制；N可逆控制；Y星三角启动 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度配置 | 下限-40℃或-20℃，上限+40℃或+60℃；按具体配置选定。 |
提示：表格可左右滑动查看完整参数。
| 图示型号 | 额定电流（A） | 控制电机最大功率（kW） | 引入口螺纹 |
|---|---|---|---|
| SZDP06-07 | 16 | 4 | M25×1.5 / NPT3/4 |
| SZDP06-07 | 25 | 7.5 | M25×1.5 / NPT3/4 |
| SZDP06-11 | 32 | 11 | M32×1.5 / NPT1 |
| SZDP06-11 | 63 | 22 | M40×1.5 / NPT1¼ |
| SZDP06-11 | 16 | 4 | M25×1.5 / NPT3/4 |
| SZDP06-15 | 50 | 18.5 | M40×1.5 / NPT1¼ |
| SZDP06-19 | 125 | 45 | M63×1.5 / NPT2 |
提示：表格可左右滑动查看完整参数。
| 壳体代号 | 宽（mm） | 高（mm） | 深（mm） | 安装距（mm） |
|---|---|---|---|---|
| 07 | 240 | 350 | 235 | 210×262 |
| 11 | 400 | 433 | 按面板配置图 | 350×327 |
| 15 | 500 | 563 | 346.8 | 433×458 |
| 19 | 615 | 720 | 348 | 560×608 |
外形与安装
- 支持钢管或电缆布线，使用选定隔爆引入装置。

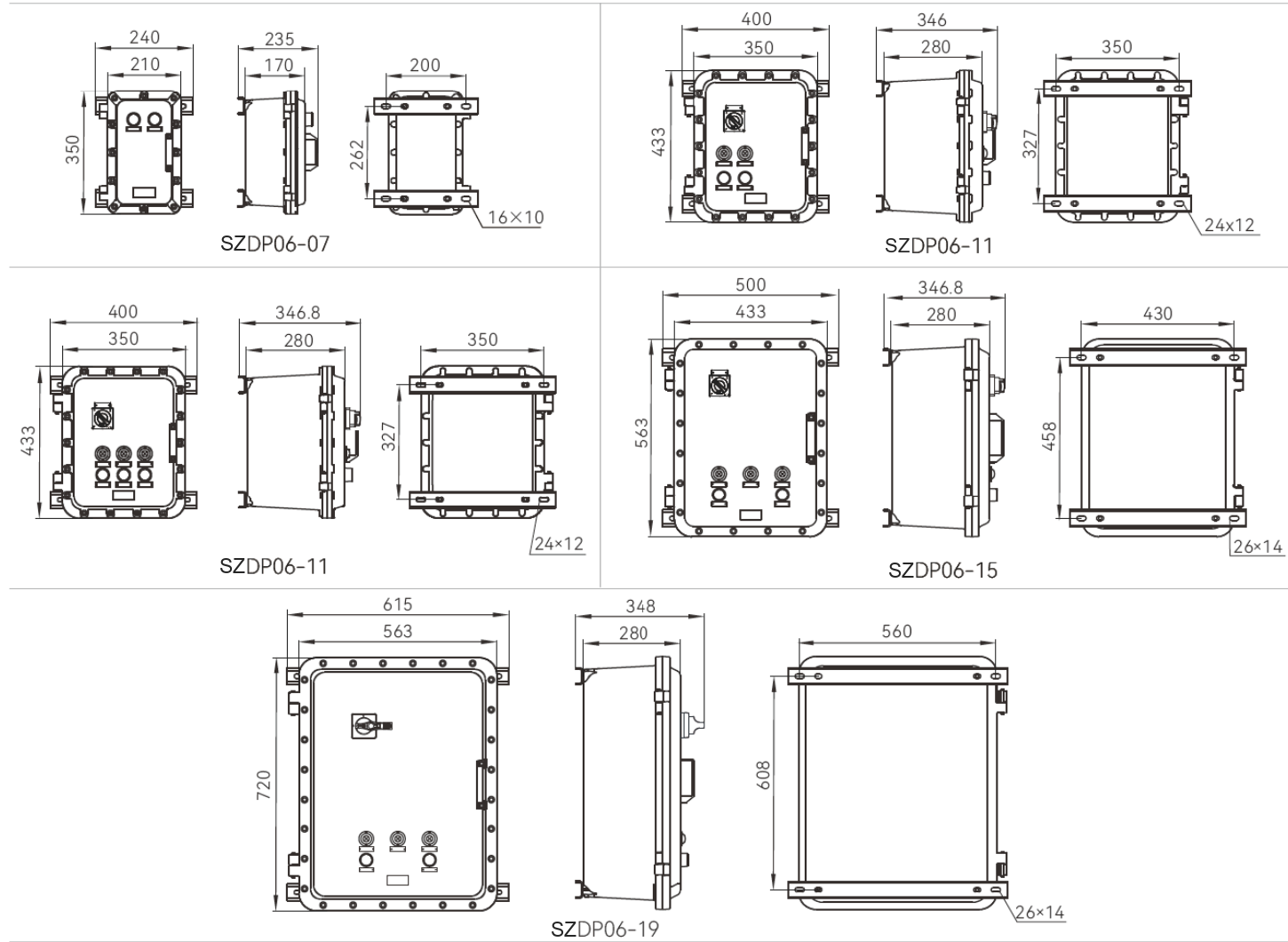

- 07号壳体安装孔为16×10mm，11号为24×12mm，15/19号为26×14mm；安装距见对应示例。

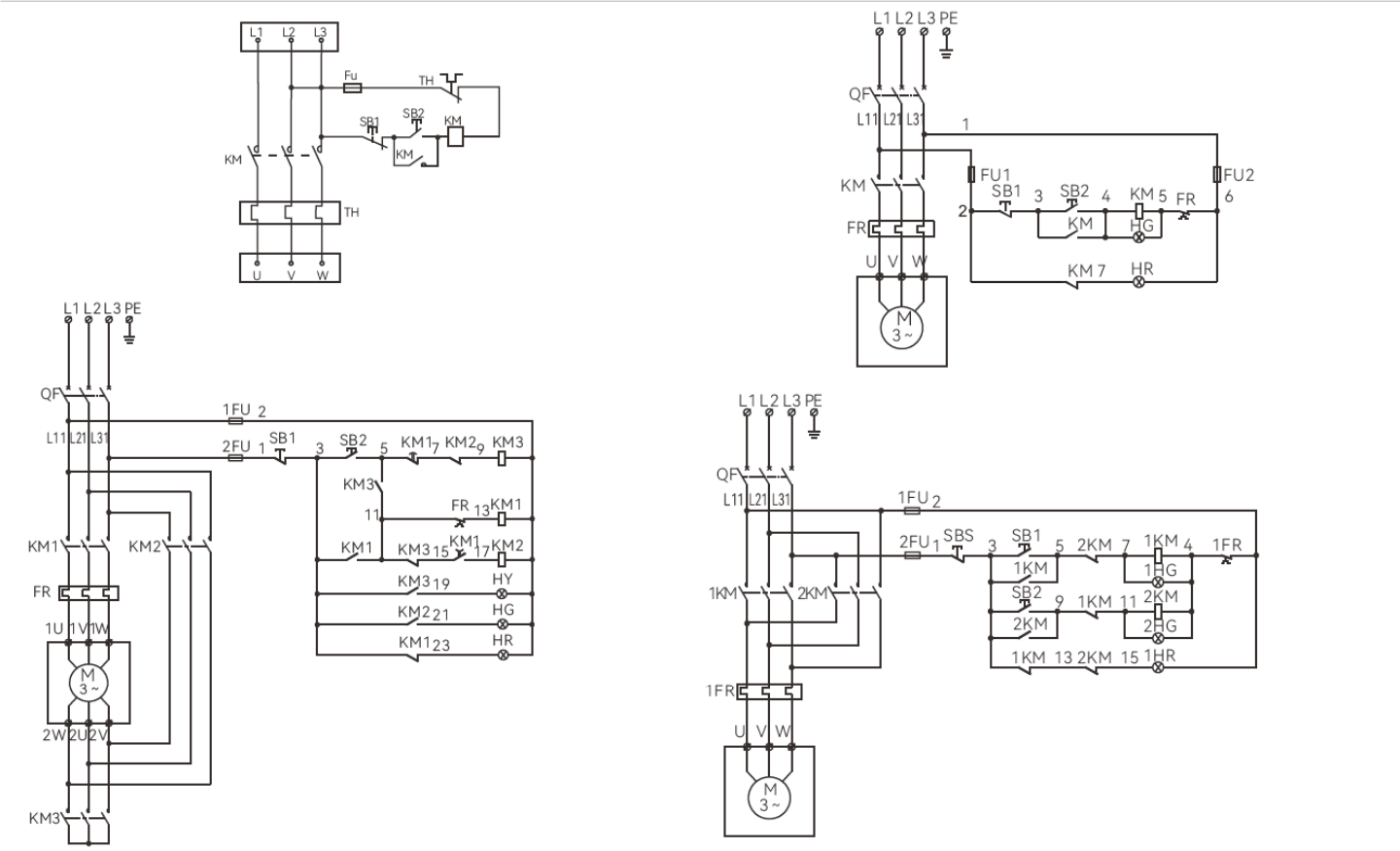

- 直接、可逆及星三角控制回路有不同接线图，应按所订控制方案接线。
常见问题
SZDP06-C型号中的S、N和Y代表什么？
SZDP06-C的S为直接控制，N为可逆控制，Y为星三角启动。应按电机启动方式和工艺控制要求选择。
SZDP06-C的同一壳体能装不同电流回路吗？
SZDP06-C：可以。SZDP06-07示例分别列有16A/4kW和25A/7.5kW配置，其他壳体也存在不同元件方案，须连同控制形式和电机参数选型。
SZDP06-C可以进行远程控制吗？
SZDP06-C可根据需求配置远程控制。订货时应明确就地、远程控制逻辑和启动停止或正反转要求。
