隔爆型结构
资料列示隔爆型结构，爆炸图包含电源腔盖、驱动电源、壳体、LED聚光模组、钢化玻璃和玻璃固定圈。
SZBD 8213系列防爆LED灯
防爆LED灯圆形系列 · 专业防爆电气设备
SZBD 8213 系列 · 工业防爆照明
三种规格按功率、尺寸与安装条件分段选型

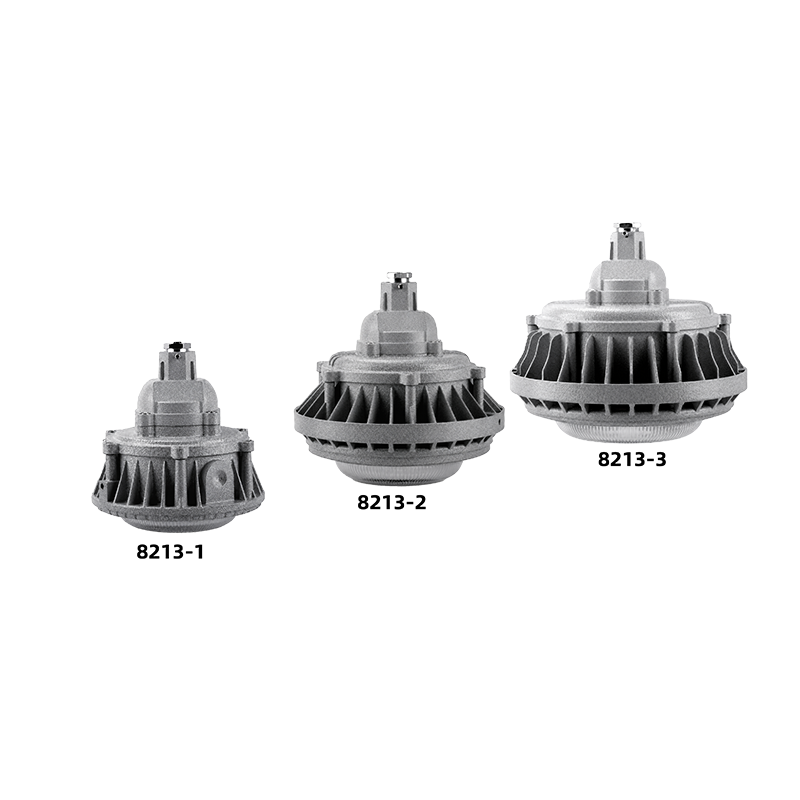

SZBD 8213系列包含8213-1、8213-2和8213-3，资料功率分段为10-30W、40-60W和70-120W。选型时还需核对危险区域、防爆标志、配光文件、安装方式、进线规格和带单位图纸。
AC220V
IP66
>120 lm/W
铝合金外壳
3
种规格
AC220V
资料列示电压
>120 lm/W
资料列示光效
IP66
资料列示防护等级
型号对比与选型

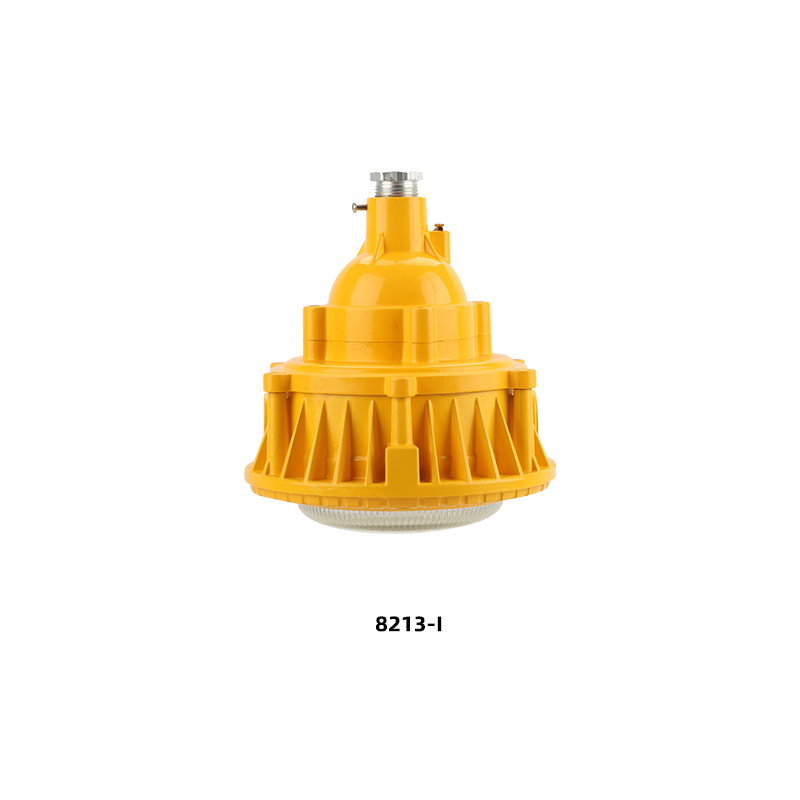

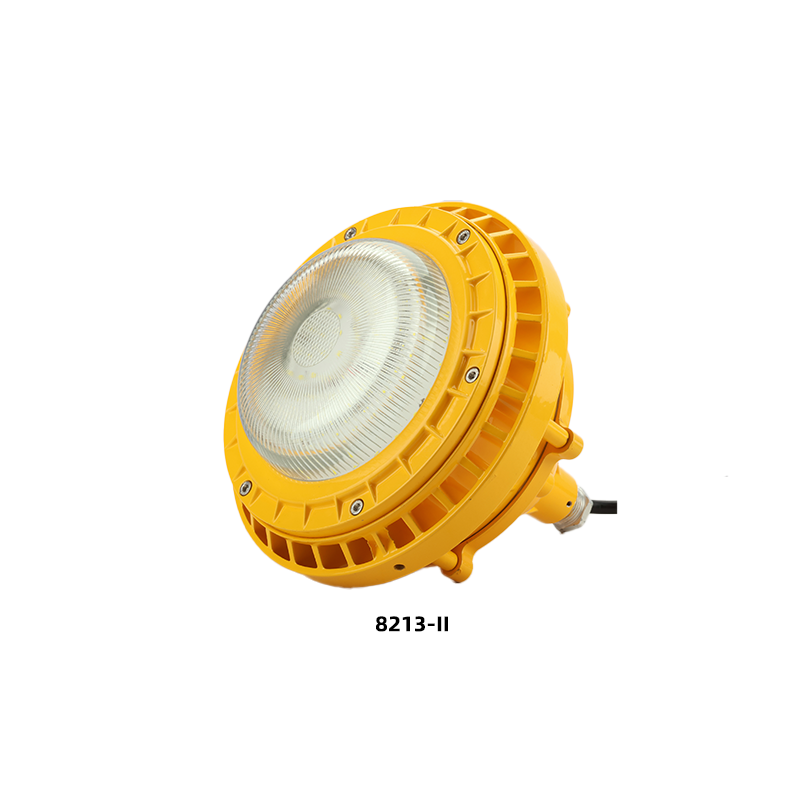

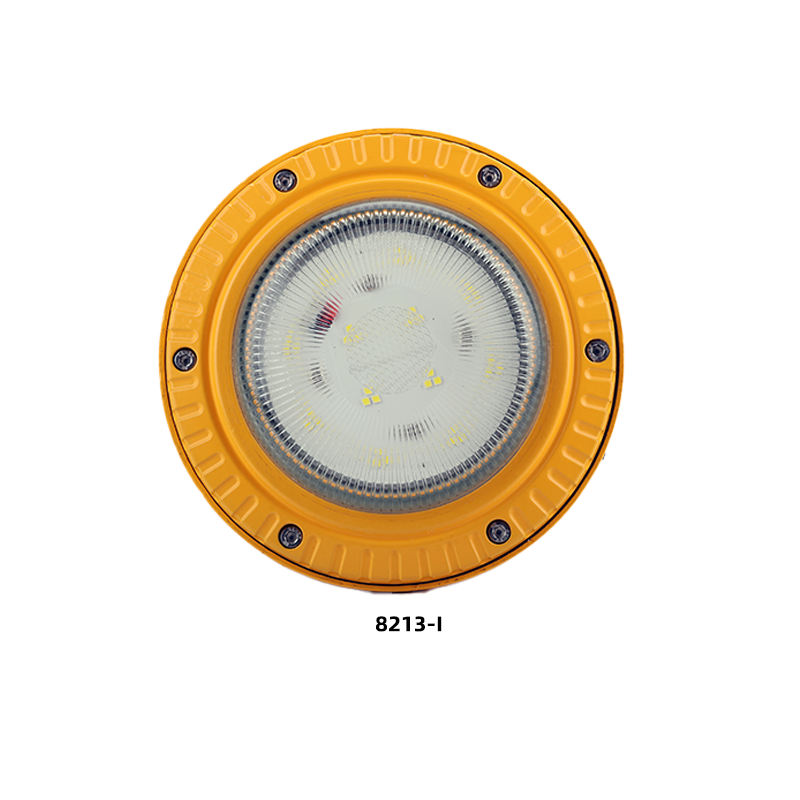

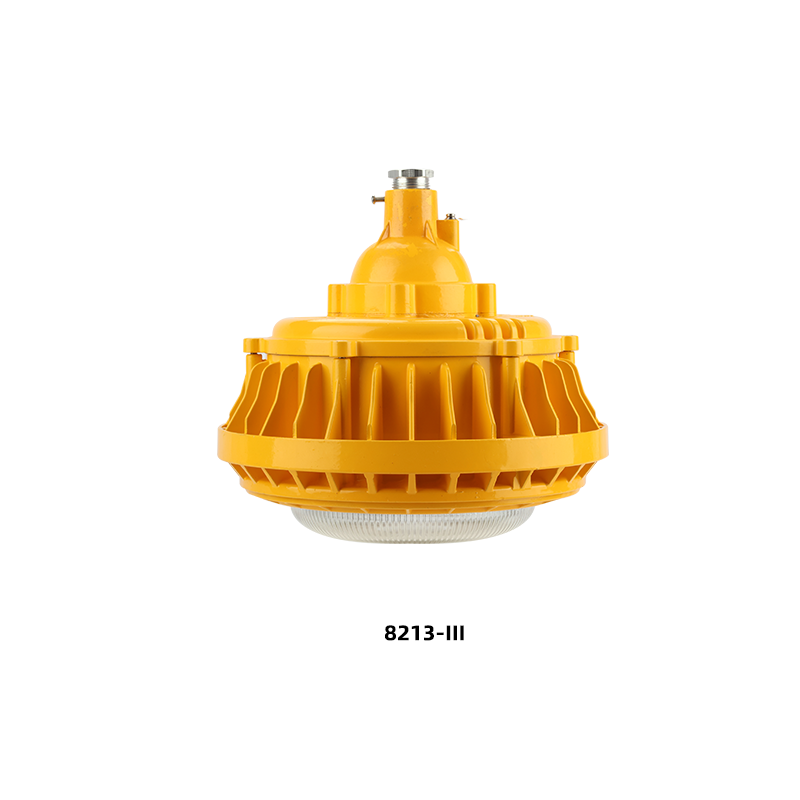

PPT使用8213-1至8213-3，详情图片使用8213-I至8213-III。两套编号按顺序一一对应，本页同时保留，避免客户误认为是六个型号。
提示：表格可左右滑动查看完整参数。
| PPT型号 | 图片编号 | 资料功率 | 重量 | 外形图标注 | 安装标注 |
|---|---|---|---|---|---|
| 8213-1 | 8213-I | 10-30W | 2.5kg | Φ182，灯体高度216，A=263 | B=70 |
| 8213-2 | 8213-II | 40-60W | 3.4kg | Φ225，灯体高度208，A=286 | B=100 |
| 8213-3 | 8213-III | 70-120W | 5.0kg | Φ256，灯体高度221，A=299 | B=120 |
尺寸提示：PPT外形图与A/B表未注明统一单位，上表只保留原图标注值，不能直接用于施工放样、开孔或支架制作。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 额定电压 | AC220V |
|---|---|
| 资料列示光效 | >120 lm/W。PPT原表头写“光通量”，但该单位对应光效，真实光通量未提供 |
| 色温与显色指数 | 3000K、3500K、4000K、5000K、5700K、6300K；Ra>80。具体供货组合需确认 |
| 发光角度 | 技术表额定角度120°；50W和80W代表曲线平均光束角117.8°和122.5°。实际模组及配光文件需确认 |
| 防爆标志原文 | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db。证书编号和完整适用边界未提供 |
| 进线规格 | G3/4或M25×1.5。PPT未说明标准配置与选配关系 |
| 防护等级 | IP66 |
结构、材料与光学边界
铝合金外壳
PPT列示铝合金外壳与抗UV、防腐蚀静电粉末涂层，未提供铝合金牌号、涂层等级或标准颜色。
超白钢化玻璃
资料称玻璃可承受4J冲击，并列示高防腐不锈钢外露紧固件；具体材料牌号与检测报告未提供。
光源资料边界
PPT把LM-80表述用于LED光源，但未附品牌、报告编号或覆盖范围，不能解释为整灯已取得LM-80认证。
外观颜色边界

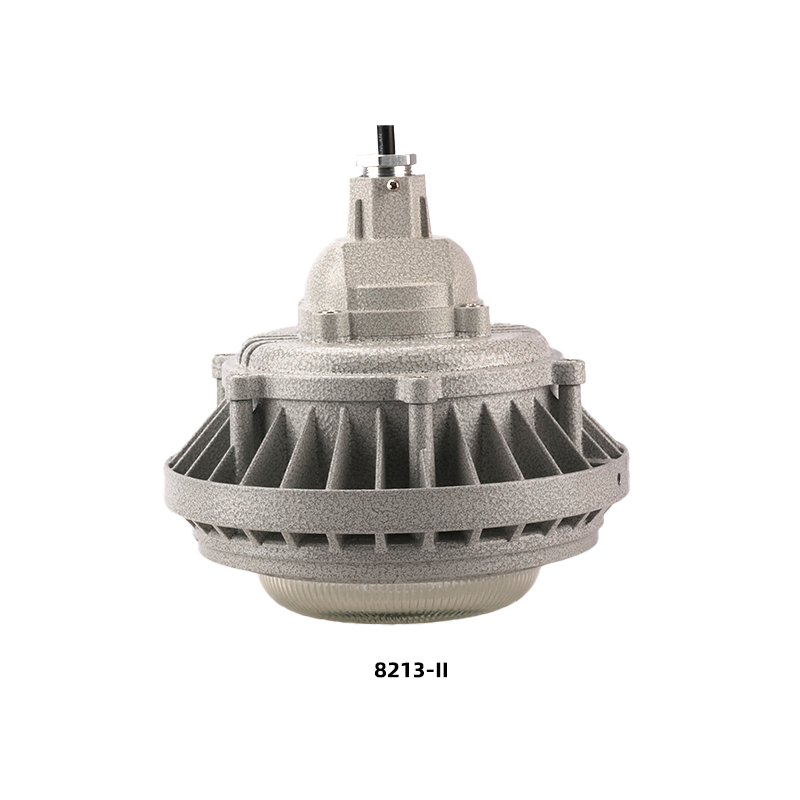

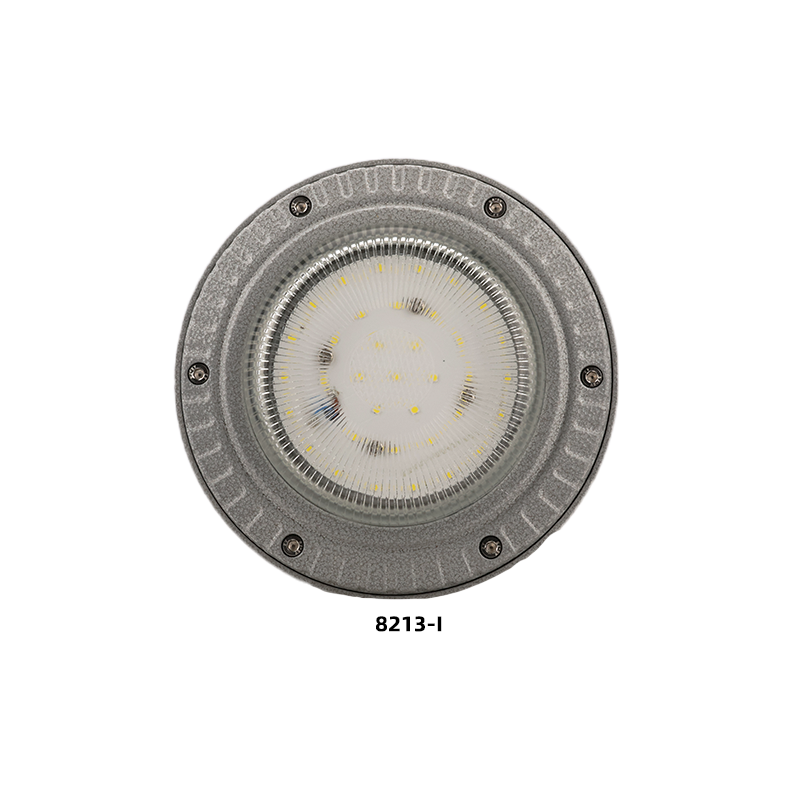

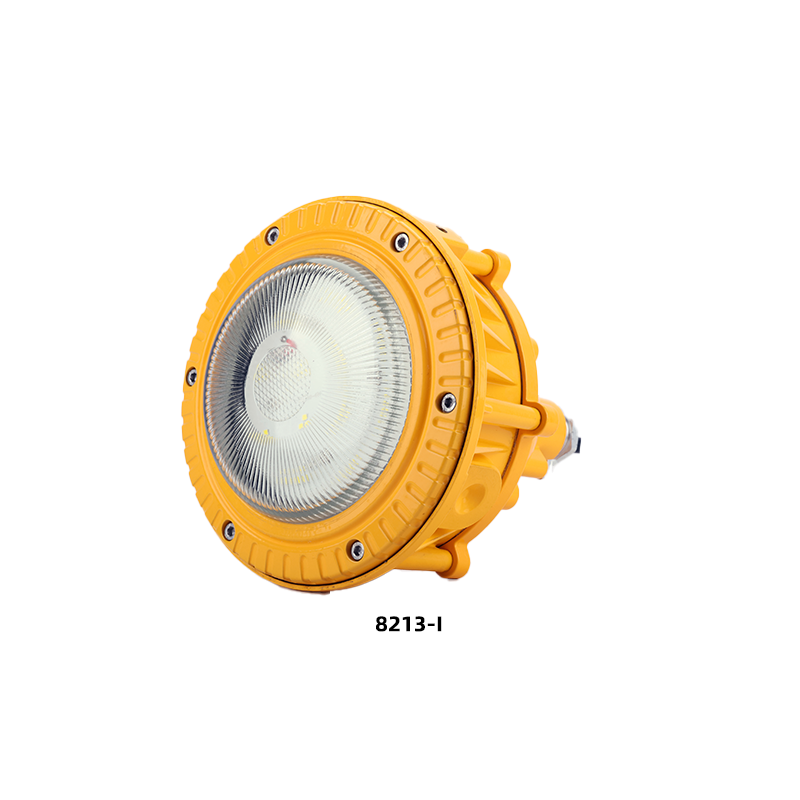

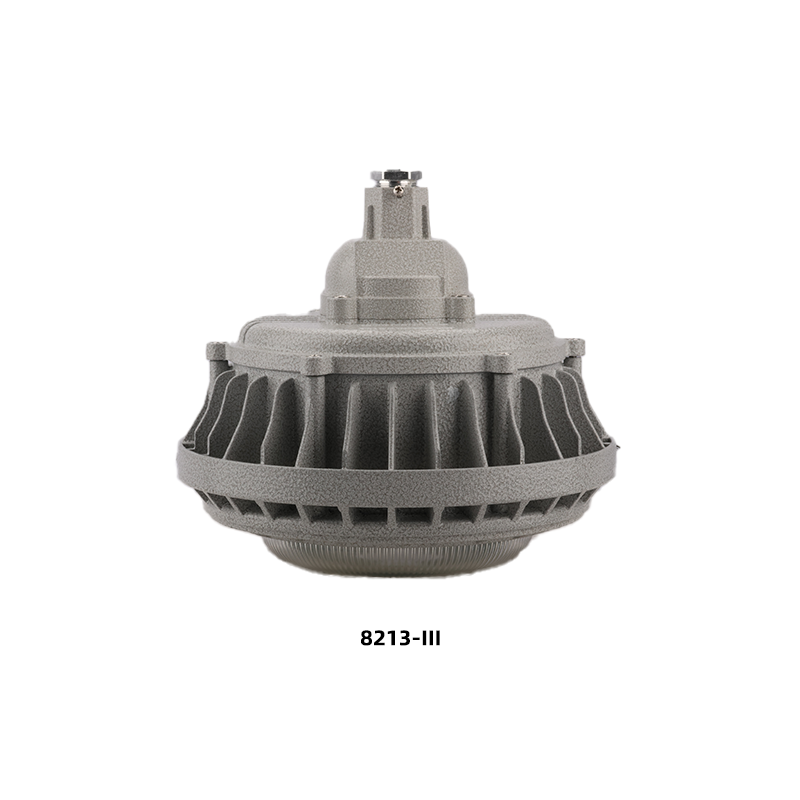

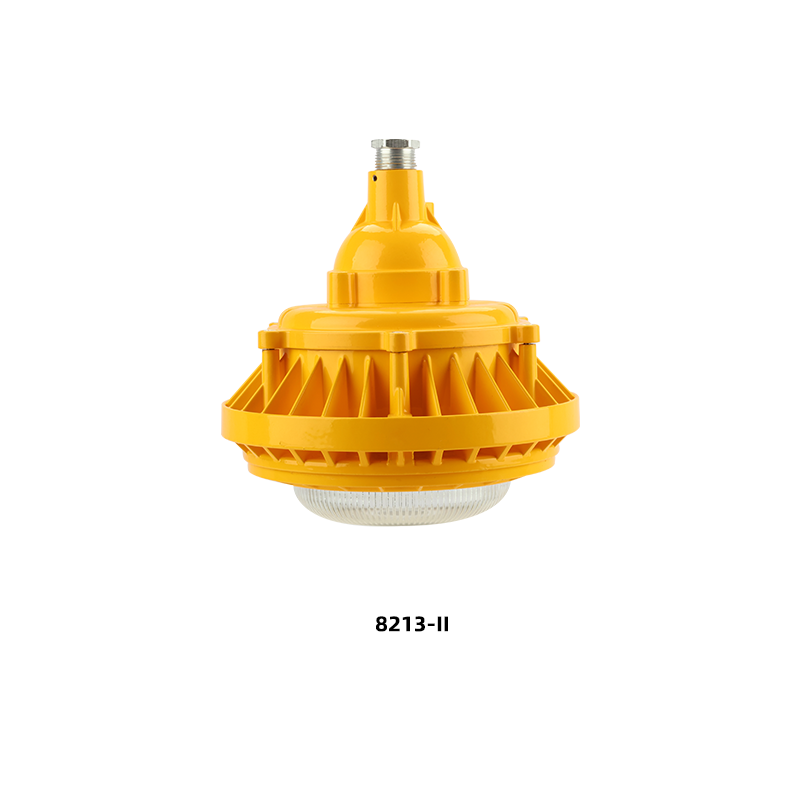

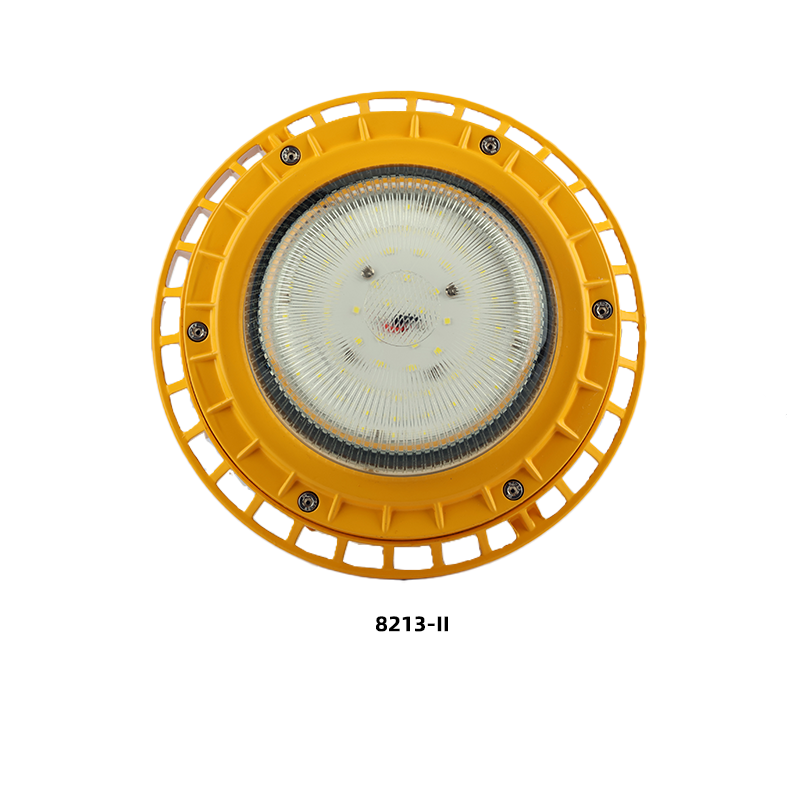

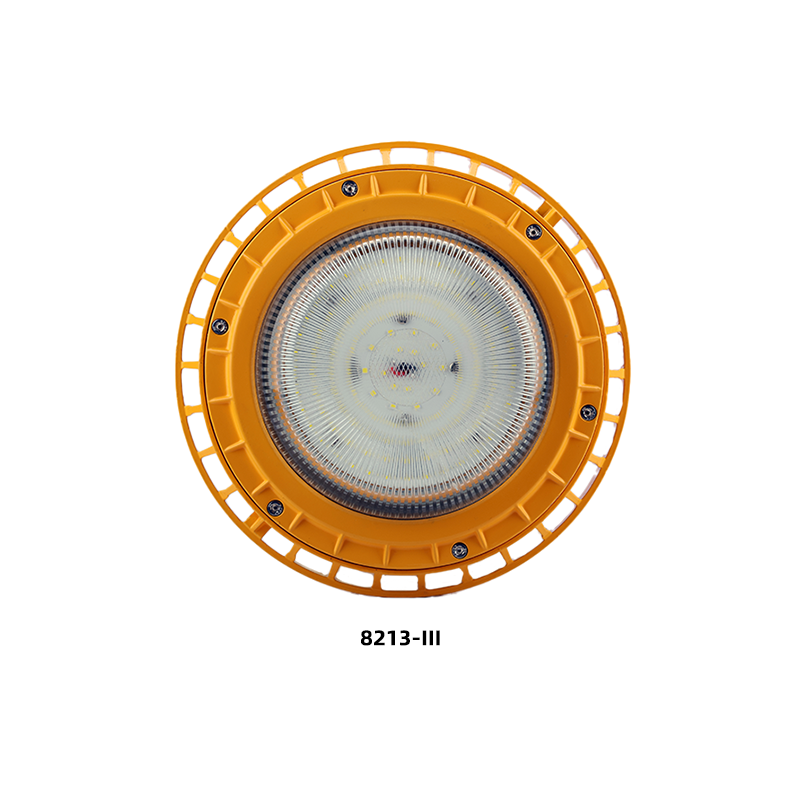

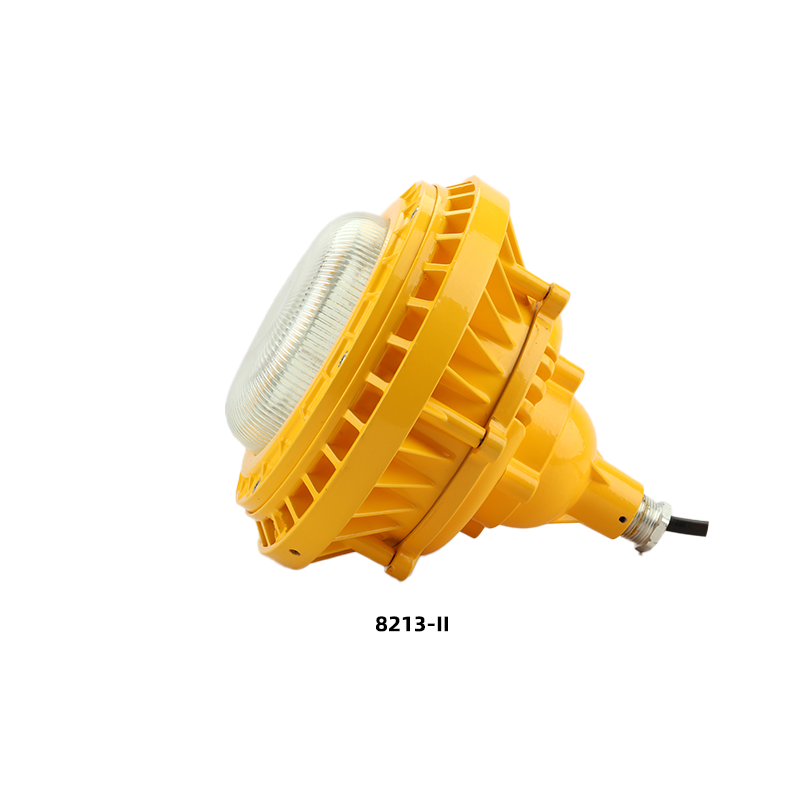

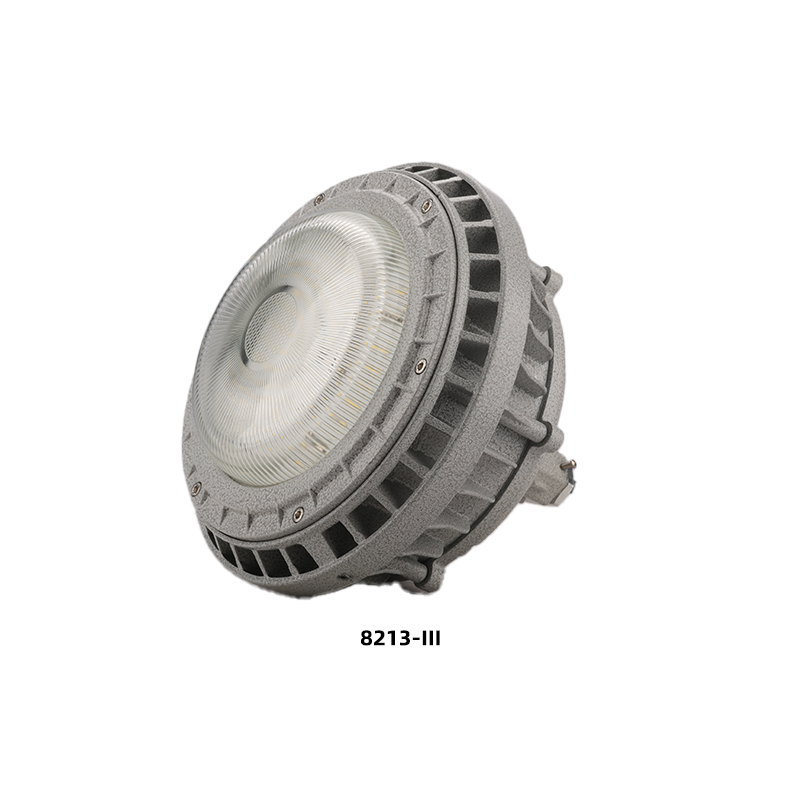

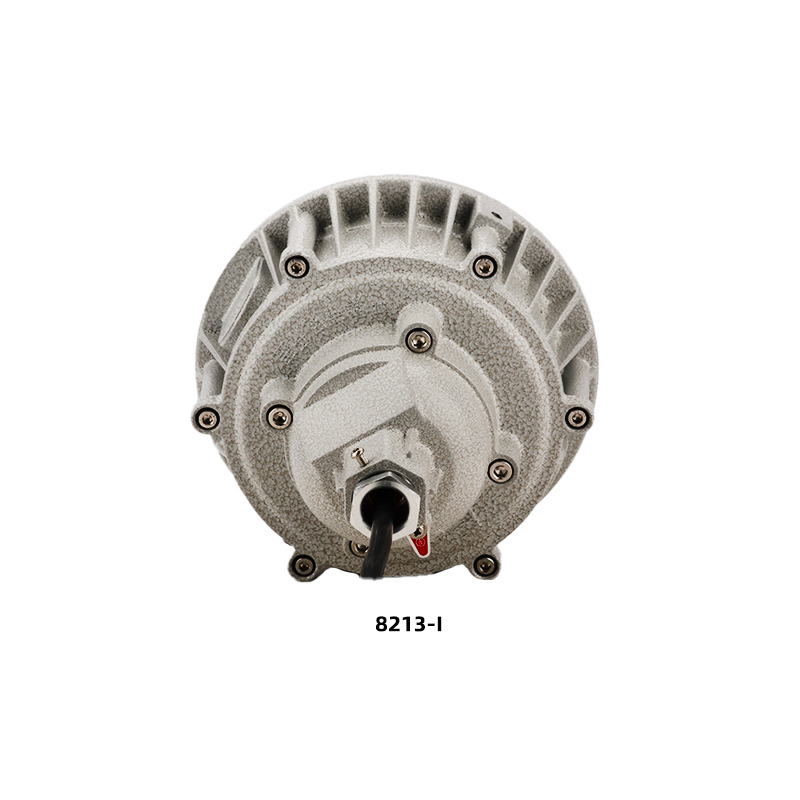

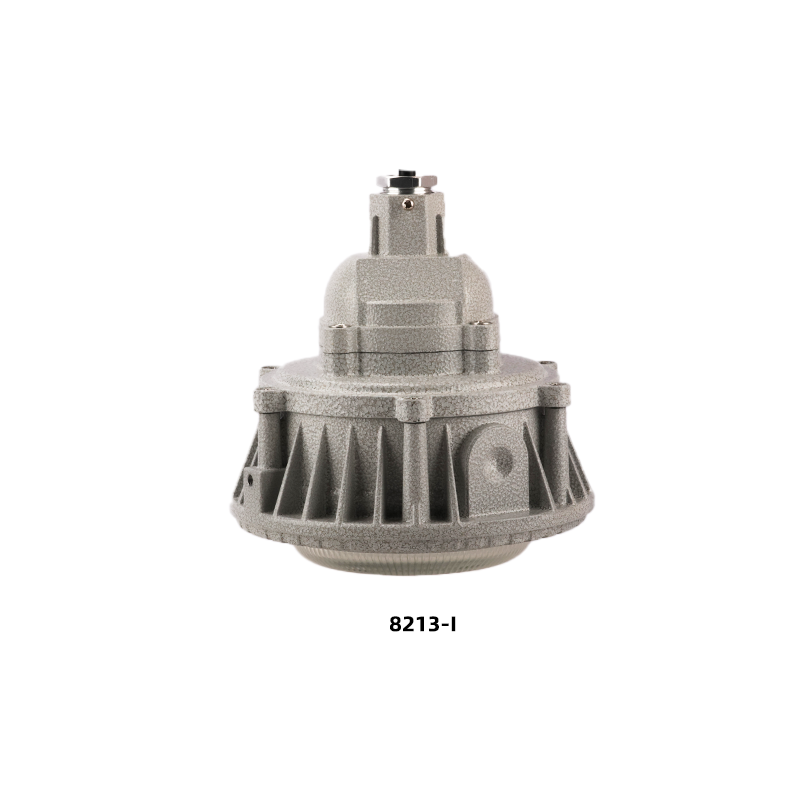

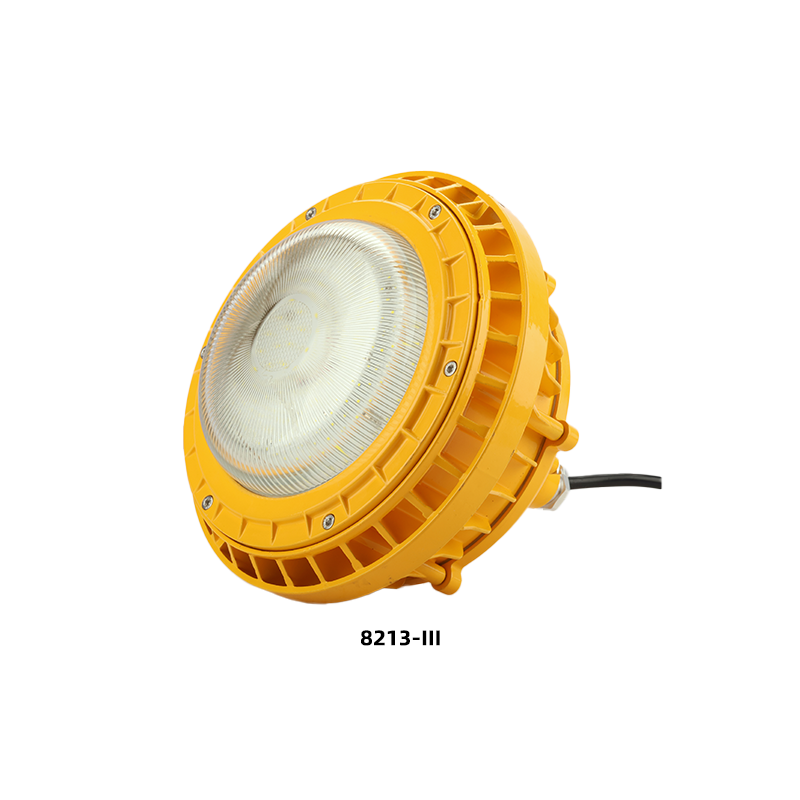

产品图同时出现灰色与黄色外观，图片只作为结构和外观示例，标准供货颜色及涂层配置需按订单确认。
安装与项目确认
PPT列出支架式、吸顶式、吊杆式、壁式90°、壁式30°、护栏式和法兰式安装。资料还列有膨胀螺栓、吊管、防爆接线盒、防爆活接头、弯管、吊链、管夹和安装支架等配件，但未说明每种方式的标准供货清单。
施工前必须确认现场承载结构、照射方向、安装附件、检修空间、进线位置、正式配光文件和带单位尺寸图。PPT只明确30°弯管长度为300mm，其他外形及孔位标注没有统一单位。
询价前请确认7项信息
提供以下条件后，才能核对具体型号、功率、防爆标志、配光和安装附件。
- 8213-1、8213-2或8213-3
- 目标功率、色温与显色要求
- 危险介质与区域条件
- 安装高度、照射范围和配光要求
- 安装方式、承载结构与带单位尺寸
- G3/4或M25×1.5进线要求
- 数量、交期、证书和项目资料
常见问题
三个型号如何快速选择？
先按10-30W、40-60W、70-120W三个资料功率段筛选，再比较外形、重量、安装空间、配光和进线方式。
120°、117.8°和122.5°应该怎样理解？
120°来自技术参数表，117.8°和122.5°来自50W、80W代表性配光曲线。PPT没有把曲线固定绑定到子型号，项目设计和报价应以实际光学模组及正式配光文件为准。
防爆标志能否直接用于项目选型？
不能只凭网页确定。PPT列示Ex db IIC T6 Gb和Ex tb IIIC T80°C Db，但没有提供证书编号、有效期和完整适用边界，必须结合介质、区域、环境温度、铭牌和证书核对。
LM-80是否代表整灯认证？
不能这样理解。PPT只把LM-80表述用于LED光源，未提供光源品牌、报告编号或整灯认证范围。
黄色和灰色是否都是标准颜色？
资料图片显示两种外观，但没有说明颜色、涂层与型号的标准对应关系。实际颜色应在订单中确认。
网页尺寸能否直接用于施工？
不能。PPT外形与孔位标注没有统一单位，采购、开孔、支架制作和施工出图应使用带单位的确认版图纸。
