产品概述

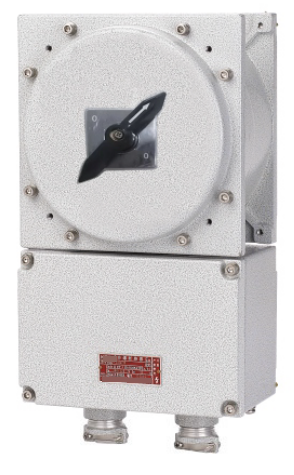

BHZ51防爆转换开关用于危险场所电路通断与转换，采用铝合金外壳内装转换开关结构。提供10A、16A、25A、63A及1P、2P、3P选择，额定电压AC220～250V或AC380～415V，防护等级IP66。
额定电流
10 / 16 / 25 / 63A
极数
1P / 2P / 3P
防护等级
IP66
外壳材质
铝合金
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，外露紧固件采用不锈钢。
- 内装转换开关，电流与极数按回路选择。
- 采用硅橡胶密封条。
- 支持钢管或电缆布线，进线规格随额定电流变化。
型号选择
- BHZ51后标额定电流/极数。
- 按10、16、25、63A选择并核对进线规格。
- ≤16A为T6，25～63A为T5，按对应温度组别选型。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志（≤16A） | Ex db eb IIB T6 Gb |
| 气体防爆标志（25≤Ie≤63A） | Ex db eb IIB T5 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | AC220～250V、AC380～415V |
| 极数 | 1P、2P、3P |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
提示：表格可左右滑动查看完整参数。
| 额定电流（A） | 螺纹 | 电缆外径（mm） |
|---|---|---|
| 10 | G3/4 | φ9～φ14 |
| 16 | G1 | φ11～φ18 |
| 25 | G1 | φ11～φ18 |
| 63 | G1 1/2 | φ17～φ30 |

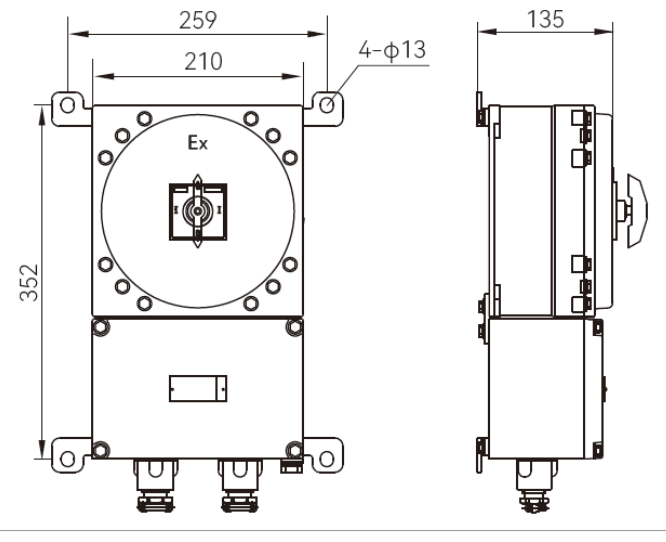

外形与安装
- 安装图外形宽259mm、竖向安装孔距352mm，安装孔4-φ13mm。
- 钢管或电缆进线规格需与电流档位匹配。
常见问题
BHZ51各电流档位的温度组别一样吗？
不一样。BHZ51额定电流≤16A为T6，25A至63A档为T5，选型应按对应档位核对。
BHZ51可选几极？
BHZ51提供1P、2P、3P选择，在型号额定电流之后标明极数。
BHZ51-63进线规格是什么？
BHZ51的63A档进线螺纹G1 1/2，适配φ17～φ30mm电缆。
资料下载
BHZ51 系列选型资料
中文 · PDF · 1 页 · 0.31 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
