产品概述
BDX51铝合金防爆变频箱采用铝合金压铸外壳，用于三相异步电动机的变频调速。本页对应1.5–5.5kW箱式配置示例，可手动调频、接收DCS信号，或配合传感器组成PID闭环控制。
主图为系列外形示意，本款外壳材质为铝合金；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
铝合金
本页配置示例
1.5–5.5kW
控制方式
手动 / DCS / PID
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 铝合金压铸外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 通过改变电源频率调节三相异步电动机转速，可构成软启动或自动调速控制。
- 可手动设定频率，也可接收DCS信号；配合传感器、变送器时可组成PID闭环调节系统。
- 可监视电机频率、转速、负载及电流，便于运行观察。
- 具有过流、短路、过压、欠压、瞬时停电、缺相和失速等保护配置。
型号选择
- 本款为铝合金外壳，本页外形及电气表对应1.5–5.5kW箱式示例。
- 型号以BDX51后接被控电机功率，询价时注明铝合金，并提供电机额定电压、电流及负载工况。
- 选型表适用于标准负载；重载需按高一档选择，同时校核变频器电流、发热与所配箱体，其他功率按具体方案设计。
- 说明手动调速、DCS控制或PID闭环需求，以及是否配置工频旁路。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金压铸 |
| 气体防爆标志 | Ex db eb IIB T5 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电压 | AC110、220、380、415V |
| 本页外形对应功率 | 1.5–5.5kW，按标准负载配置示例 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度 | -40℃～+40℃ |
提示：表格可左右滑动查看完整参数。
| 电机功率（kW） | 电机额定电流（A） | 变频器功率（kW） | 最大连续电流（A） | 最大瞬时电流（A） |
|---|---|---|---|---|
| 1.5 | 3 | 1.5 | 4.1 | 4.9 |
| 2.2 | 4.4 | 2.2 | 5.8 | 6.9 |
| 3 | 6 | 3 | 7.8 | 9.3 |
| 4 | 8 | 4 | 10.5 | 12.6 |
| 5.5 | 11 | 5.5 | 14.3 | 17.1 |
提示：表格可左右滑动查看完整参数。
| 电机功率（kW） | 螺纹 | 电缆外径（mm） |
|---|---|---|
| 1.5–5.5 | M25×1.5 / G3/4 | φ9–14 |
外形与安装

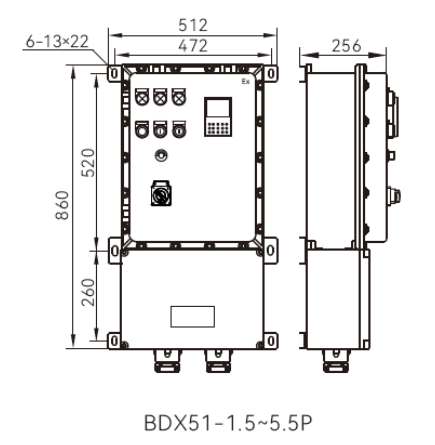

- 铝合金箱式安装示例对应1.5–5.5P，宽512mm、横向安装距472mm、深256mm、高860mm，固定孔6个13×22mm。
- 按所选控制方案连接传感器、变送器、DCS与旁路回路，电缆引入口按电缆外径配套。
常见问题
BDX51铝合金变频箱怎么按电机功率选型？
BDX51铝合金变频箱本页展示1.5–5.5kW箱式配置，先按电机功率和额定电流匹配标准负载表；重载按高一档选型，并核定变频器发热和箱体配置。
BDX51（铝合金）能接收DCS调速信号吗？
BDX51 铝合金防爆变频箱：可以。BDX51支持DCS信号调频，也可手动调频；需要闭环控制时可配合传感器、变送器组成PID调节系统。
BDX51铝合金变频箱如何确定安装尺寸？
BDX51铝合金变频箱采用本页所示箱式安装配置，1.5–5.5P示例宽512mm、高860mm、深256mm，横向安装距472mm。
