产品概述

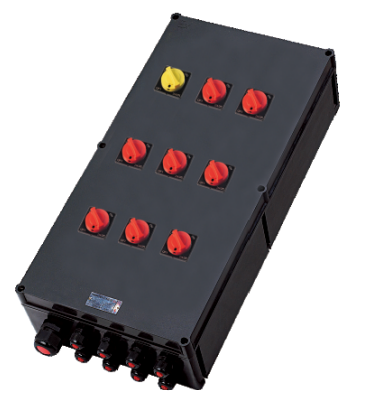

BM(D)X52-S工程塑料防爆照明动力配电箱用于危险场所的照明与动力回路分配，采用玻纤增强聚酯树脂外壳和箱外操作手柄。额定电压不高于AC415V，总开关可选40A、50A或60A，支路电流不大于32A，并可按回路需要配置漏电保护。
额定电压
≤AC415V
总开关电流
40/50/60A
支路电流
≤32A
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按本款Ex db eb IIC T6 Gb及Ex tb IIIC T80℃ Db标志匹配。
- 适用于户内、户外及强腐蚀气体环境中的照明、动力和检修配电回路。
产品特点
- 增安型外壳可配置防爆断路器、交流接触器、热继电器、电涌保护器、开关模块、控制按钮及信号灯。
- 箱外操作开关，手柄可带挂锁；可按要求增加漏电保护。
- 按照明、动力、漏电保护或动力检修用途组合回路和壳体。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 系列型号BM(D)X52-S中，M表示照明，D表示动力，S表示全塑外壳；需要总开关时标注K及主回路额定电流。
- 先确定照明、动力或检修用途，再提供支路数、极数、各回路电流和漏电保护要求。
- 选择引入口螺纹及匹配电缆密封组件；WF2防腐或手柄挂锁需在订购时说明。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | ≤AC415V |
| 总开关额定电流 | 40A、50A、60A |
| 支路额定电流 | ≤32A |
| 频率 | 50/60Hz |
| 进线口螺纹 | G1/2-G2；M16×1.5-M63×1.5 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 壳体示例（宽×高，mm） | 照明配置 | 动力配置 |
|---|---|---|
| 220×340.5 | BMX52-3（2P）；BMX52-4（1P） | 按回路方案 |
| 340.5×340.5 | BMX52-（3-6）；BMX52-（2-5）K | BDX52-3；BDX52-2K |
| 340.5×681.5 | BMX52-（9-12）；BMX52-（8-10）K | BDX52-（4-6）；BDX52-（3-5）K |
| 727×681.5 | 按回路方案 | BDX52-（10-12）；BDX52-（11）K |
| 340.5×905 | BMX52-（13-18）；BMX52-（12-16）K | BDX52-（7-9）；BDX52-（6-8）K |
外形与安装

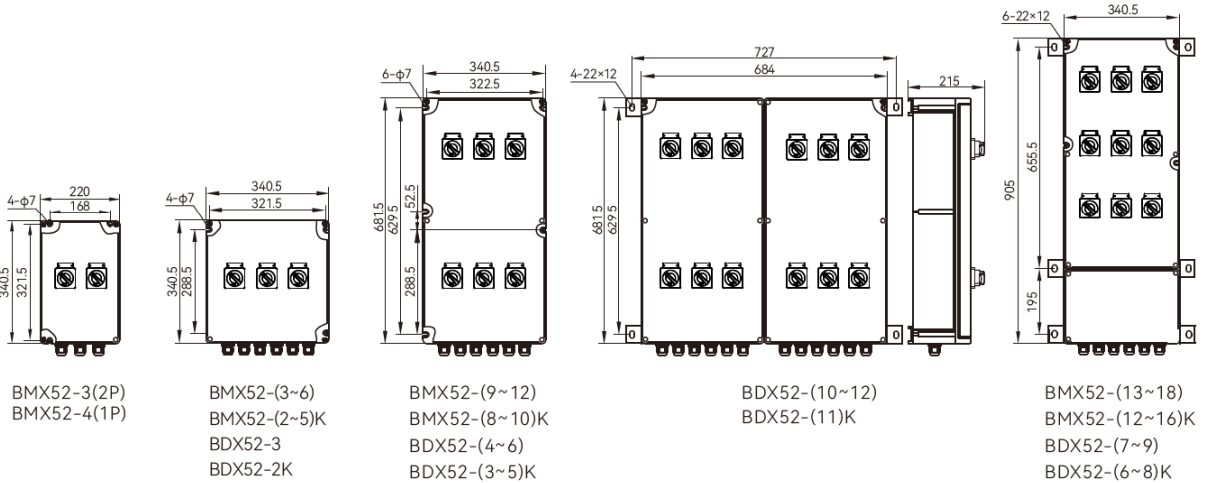

- 单箱与多箱组合具有不同外形和安装孔位；照明动力方案示例见下方图纸。

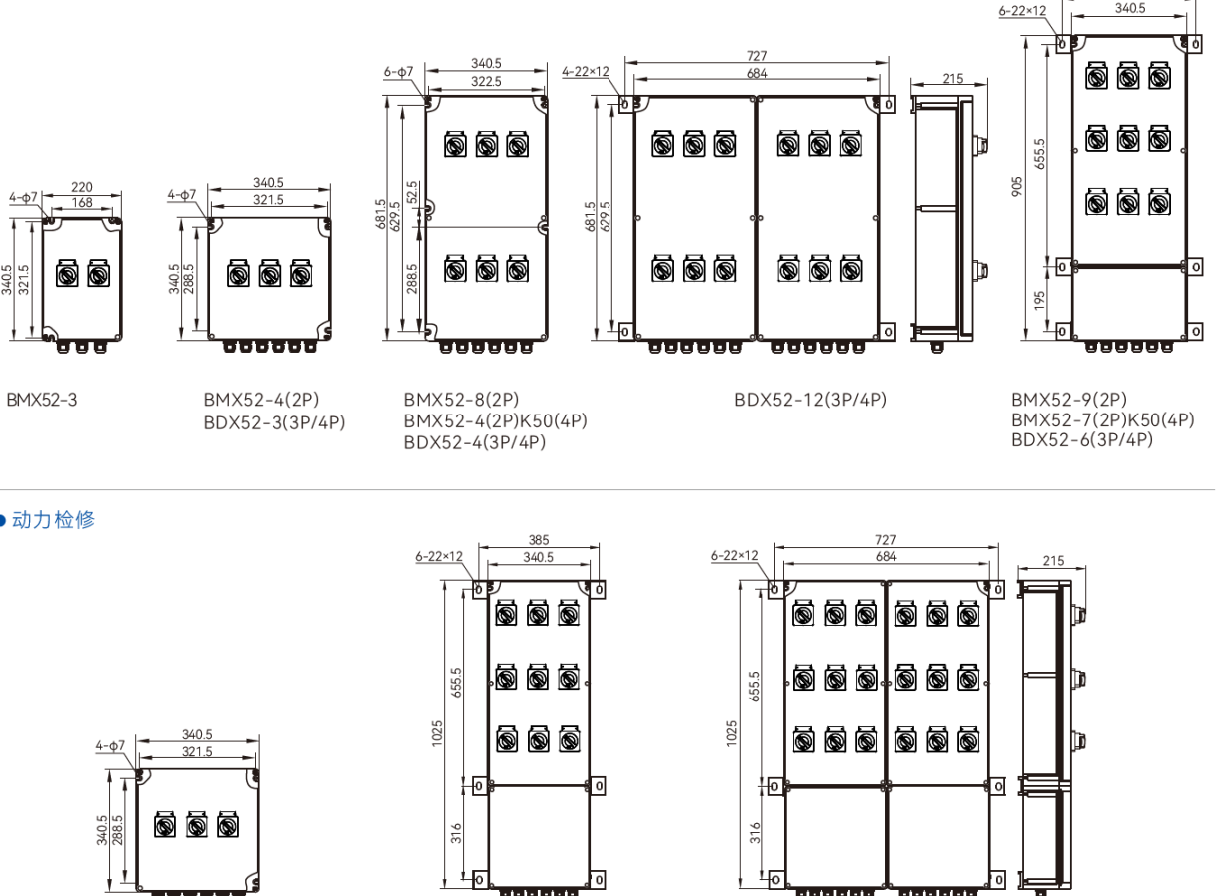

- 漏电保护与动力检修采用各自的回路布置和尺寸图，按选定方案预留接线与操作空间。
常见问题
BM(D)X52-S中的S代表什么？
BM(D)X52-S中的S表示全塑外壳。本款外壳材料为玻璃纤维增强不饱和聚酯树脂。
BM(D)X52-S可以带总开关和漏电保护吗？
可以。BM(D)X52-S需要总开关时标注K并选择40A、50A或60A总开关；支路电流不大于32A，漏电保护按回路需要配置。
BM(D)X52-S的照明和动力方案如何区分？
BM(D)X52-S系列用BMX52表示照明方案、BDX52表示动力方案，具体支路数、极数和是否带总开关由配电系统确定。
资料下载
BM(D)X52-S 工程塑料防爆照明动力配电箱 产品资料
中文 · PDF · 2 页 · 0.51 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
