产品概述

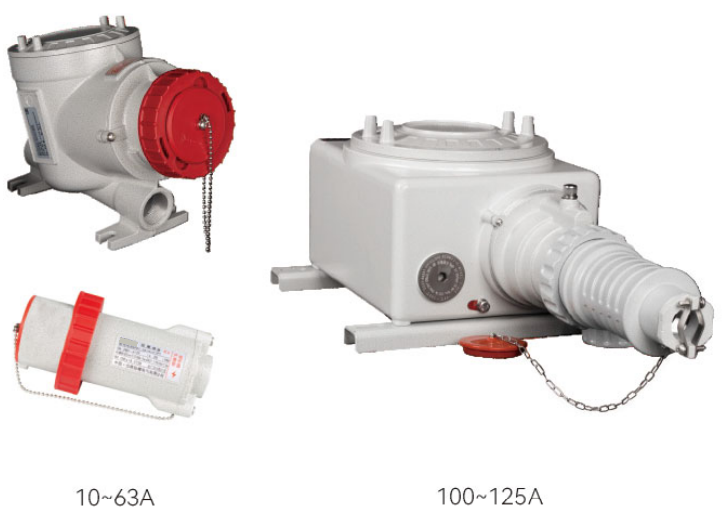

SZBSP01-C防爆插接装置用于危险场所设备电源连接，提供10A至125A规格，配置分断隔离开关及机械联锁。插头插入后通电、断电后拔出，提供按电压区分的颜色及时钟位置，铝合金外壳防护等级IP66。
额定电流
10～125A
防护等级
IP66
工作温度
-60℃～+55℃
插拔控制
机械联锁
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，不锈钢外露紧固件。
- 插头与插座机械联锁，插座内开关分断后才能拔出。
- 插套采用弹性百叶式簧套，接触结构具有自清洁作用。
- 按不同工作电压设置颜色及时钟位置，减少不同规格误插；防尘盖用不锈钢链固定。
型号选择
- 型号中依次指定额定电流、电压、极数；M表示面板式插座。
- 10/16A可选2P、2P+PE、3P+PE、3P+N+PE；25/32A可选2P+PE、3P+PE、3P+N+PE；50A及以上选3P+PE或3P+N+PE。
- 插头与插座的电压、极数、时钟位置和颜色应一致，按规格表配置。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db IIC T6 Gb；M面板式插座：Ex db IIC Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db；M面板式插座：Ex tb IIIC Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 额定电压 | DC24/36V；AC20～690V（分规格） |
| 额定电流 | 10、16、25、32、50、63、100、125A |
| 防护等级 | IP66 |
| 环境温度 | -60℃～+55℃ |
提示：表格可左右滑动查看完整参数。
| 额定电流（A） | 极数条件 | 插头进线螺纹 | 插座进线螺纹 | 电缆外径（mm） |
|---|---|---|---|---|
| 10、16 | 2P、2P+PE、3P+PE | 1-M25×1.5 | 2-M25×1.5 | φ9～φ14 |
| 10、16 | 3P+N+PE | 1-M32×1.5 | 2-M32×1.5 | φ11～φ18 |
| 25、32 | 2P+PE、3P+PE、3P+N+PE | 1-M32×1.5 | 2-M32×1.5 | φ11～φ18 |
| 50、63 | 3P+PE | 1-M50×1.5 | 2-M40×1.5 | φ17～φ30 |
| 50、63 | 3P+N+PE | 1-M50×1.5 | 2-M40×1.5 | φ14～φ23 |
| 100、125 | 3P+PE、3P+N+PE | 1-M50×1.5 | 2-M50×1.5 | φ17～φ30 |
提示：表格可左右滑动查看完整参数。
| 电压（V） | 颜色 | 3P+PE时钟位置h | 3P+N+PE时钟位置h |
|---|---|---|---|
| AC100～130 | 黄色 | 4（10/16A） | 4（10/16A） |
| AC200～250 | 蓝色 | 9 | 9（10～32A） |
| AC380～415 | 红色 | 6 | 6 |
| AC480～500 | 黑色 | 7 | 7 |
| AC600～690 | 黑色 | 5 | 5 |

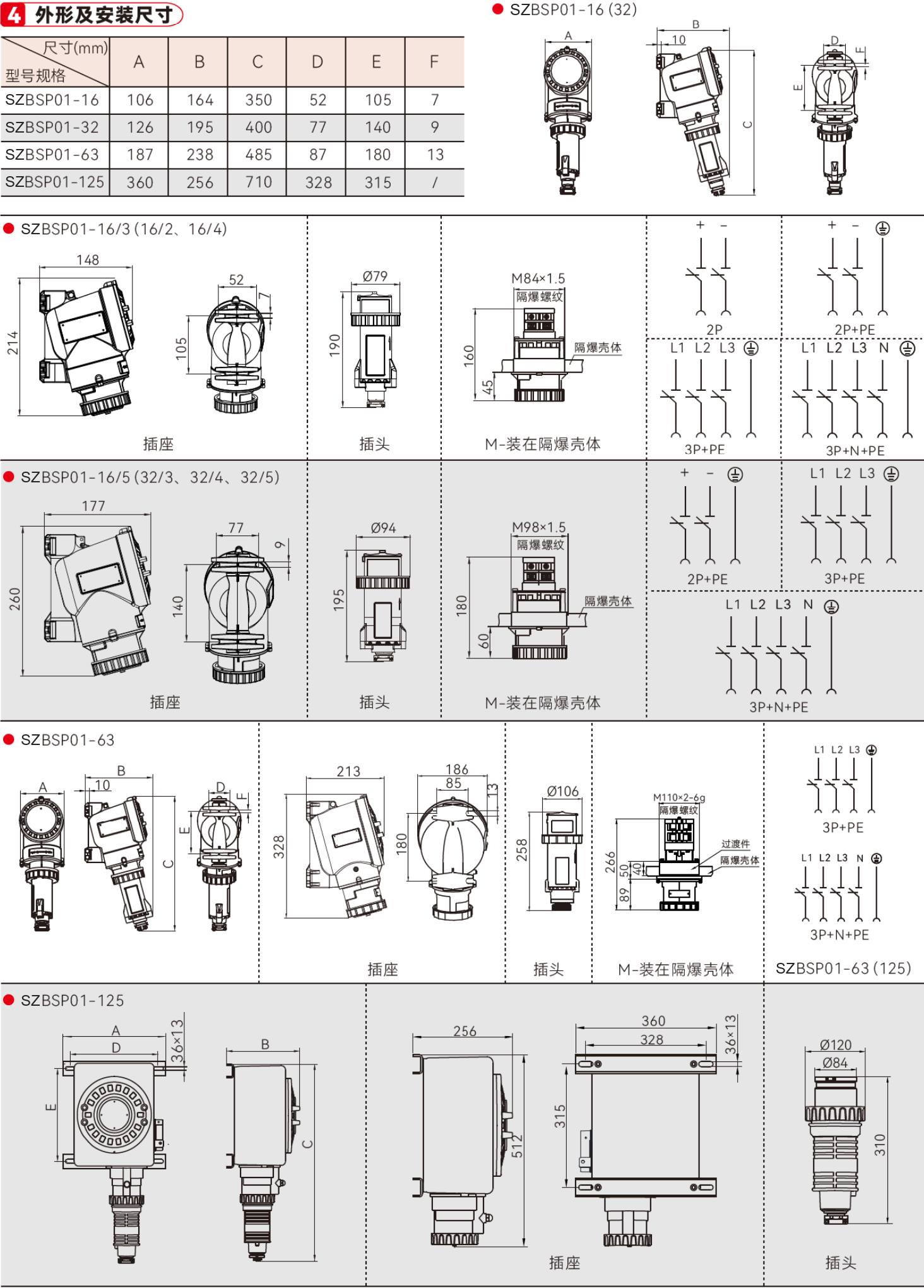

外形与安装
- 断电后拔出，插入后通电，按联锁结构操作。
- 面板式插座与相应隔爆外壳配套，采用图示隔爆螺纹安装。
- 按额定电流选择外形尺寸，进出线螺纹和电缆范围随电流及极数变化。
常见问题
SZBSP01-C可带电插拔吗？
SZBSP01-C配有分断隔离开关与机械联锁，插座开关分断后才能拔出插头，插入插头后通电。
SZBSP01-C有哪些额定电流？
SZBSP01-C有10、16、25、32、50、63、100、125A；相应极数和电压范围随规格变化。
SZBSP01-C如何减少不同电压规格误插？
SZBSP01-C按工作电压设置指示颜色和时钟位置，选配插头与插座时应同时匹配电压、极数和时钟位置。
