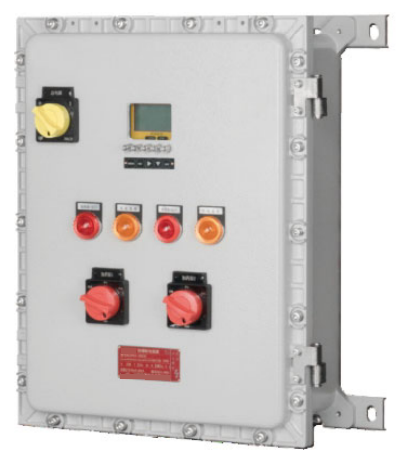

产品概述
SZDP35铝合金隔爆配电装置用于IIB气体及IIIC粉尘场所的多回路配电与控制，提供1–16支路和带总开关、带插接装置选项。可组合断路器、接触器、PLC、软启动器或变频器，主回路电流与温度组别按对应档位选择。
支路数量
1–16
主回路电流
按配置≤400A
气体等级
IIB
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 单箱或多箱组合，可按回路数量和面板布局组成配电装置。
- 面板可配按钮、指示灯、开关操作手柄及玻璃视窗，内部可配置开关、继电器、仪表、PLC、软启动器或变频器。
- 可按需求配置防爆插接装置；S表示带插销，K表示带总开关。
- 手柄可带挂锁，也可按低温要求选配金属手柄。
型号选择
- 确定1–16支路数量、各分路电流及总开关需求，带总开关选K，带插接装置注明S和接口规格。
- 依据主回路电流选择对应温度组别，100A以上方案不能直接使用T6档位。
- 提供内装元件清单及配电原理图，并说明按钮、指示灯、仪表视窗和手柄布局。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db IIB T6 Gb / Ex db IIB T5 Gb / Ex db IIB T4 Gb，按电流档位 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db / Ex tb IIIC T95℃ Db / Ex tb IIIC T130℃ Db，按电流档位 |
| 交流额定电压 | AC12、24、36、48、110、127、220、230、240、380、400、415、480、690V |
| 直流额定电压 | DC12、24、36、48、110、127、220、230V |
| 支路数 | 1–16 |
| 频率 | 50/60Hz |
| 引入口螺纹 | M20、M25、M32、M40、M50、M63、M75、M90×1.5 |
| 防护等级 | IP66 |
| 环境温度 | -40℃～+55℃ |
提示：表格可左右滑动查看完整参数。
| 主回路额定电流Ie（A） | 支路额定电流（A） | 气体温度组别 | 粉尘最高表面温度 |
|---|---|---|---|
| ≤100 | ≤80 | T6 | T80℃ |
| 100＜Ie≤250 | ≤225 | T5 | T95℃ |
| 250＜Ie≤400 | ≤400 | T4 | T130℃ |

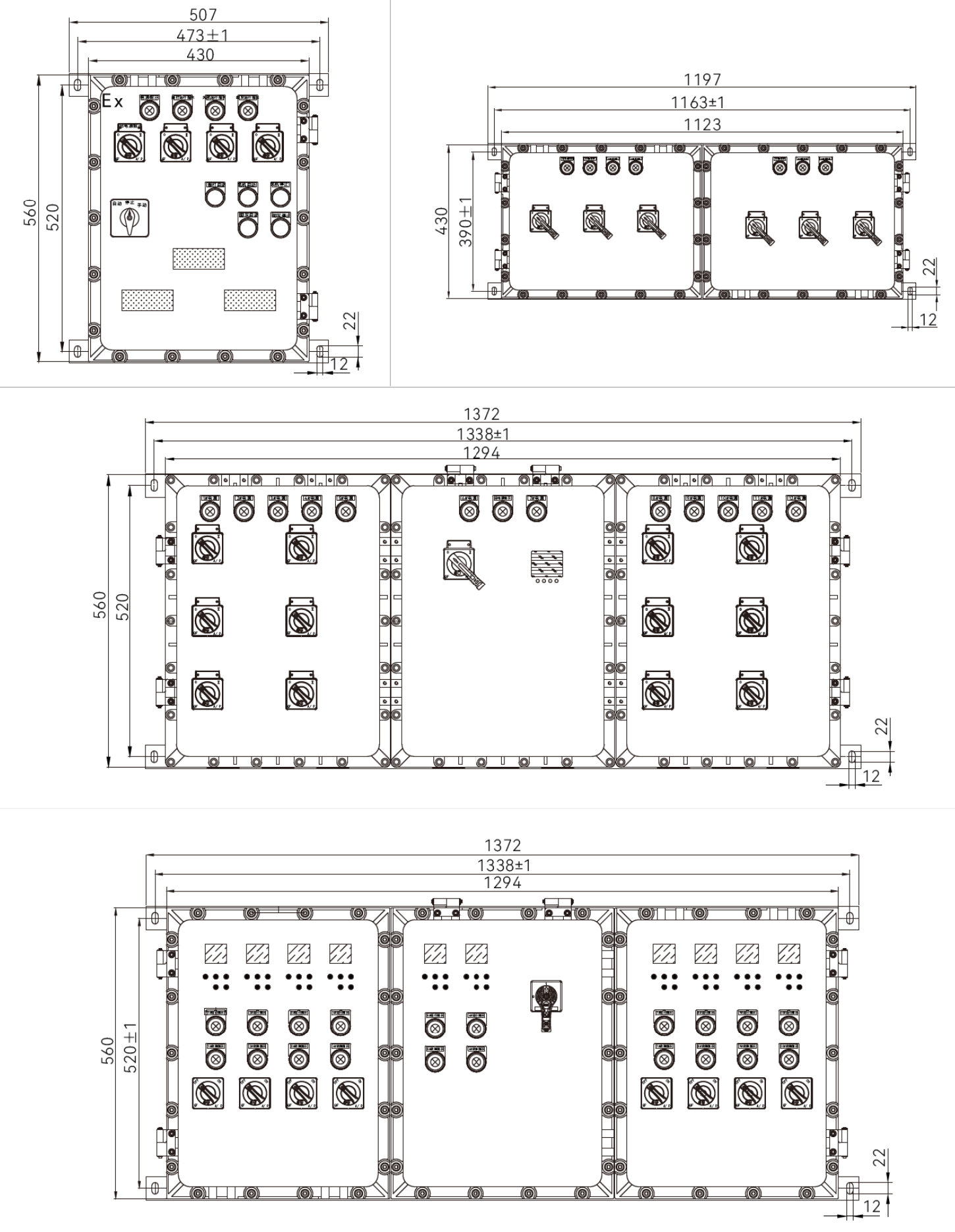

提示：表格可左右滑动查看完整参数。
| 结构 | 图示总宽（mm） | 箱体高（mm） | 横向安装距（mm） |
|---|---|---|---|
| 单箱 | 507 | 560 | 473±1 |
| 双箱并列 | 940 | 560 | 906±2 |
| 三箱并列示例 | 1372 | 560 | 1338±1 |
| 双箱横置示例 | 1197 | 430 | 1163±1 |

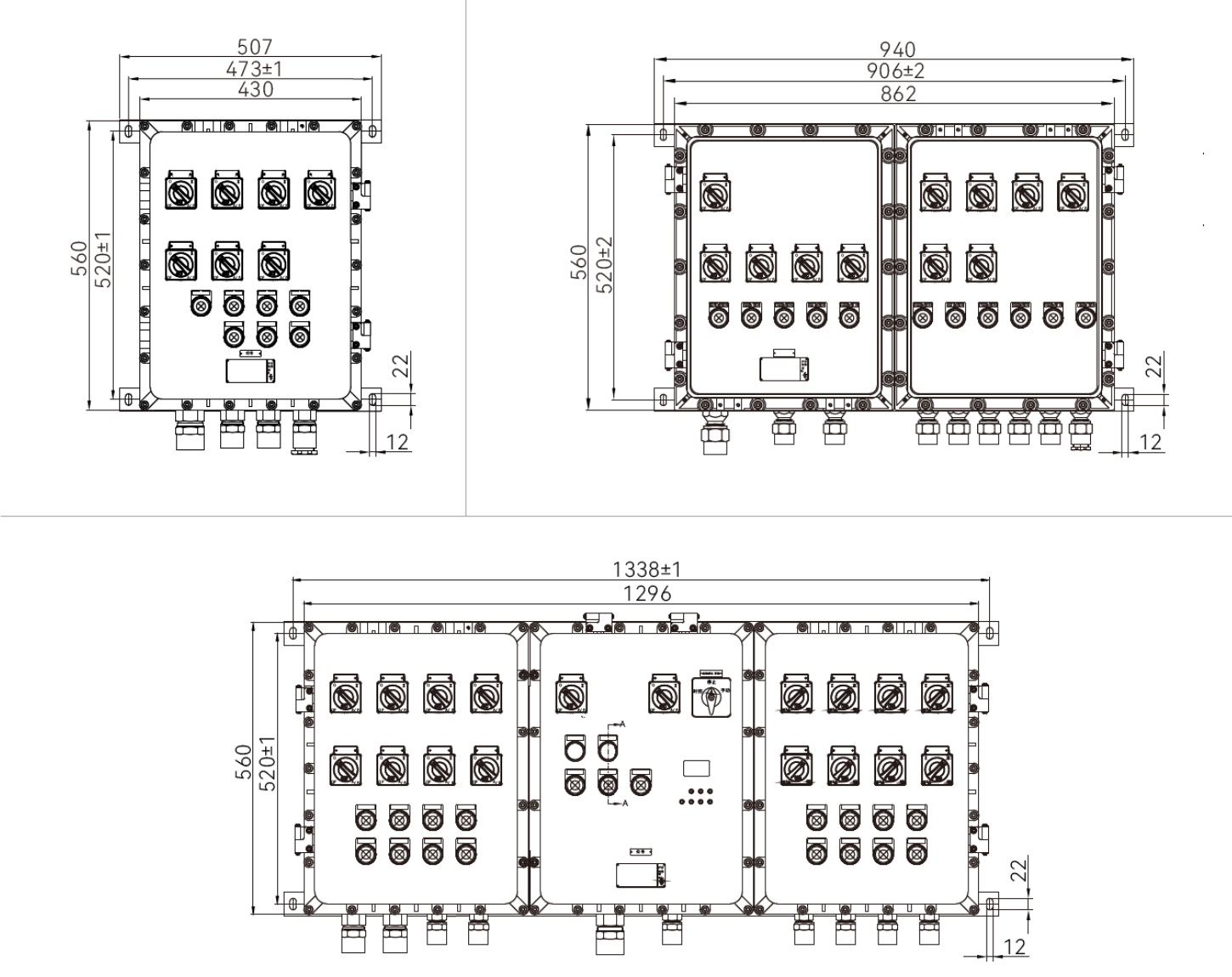

外形与安装
- 可采用钢管或电缆布线；引入口可按表列公制螺纹配置并匹配BDM引入装置。
- 组合图固定槽孔为12×22mm，按具体方案总宽、安装距和出线位置设置支架。
- 带插接装置的组合会增加横向占用和插拔空间，应按专用布置图安装。
常见问题
SZDP35最多能做多少支路？
SZDP35提供1–16支路配置，可按总开关、分路开关和插接装置需求组合单箱或多箱方案。
SZDP35的400A配置是否为T6？
不是所有SZDP35配置都对应T6。主回路250＜Ie≤400A的表列配置对应T4、粉尘T130℃；T6档位对应主回路≤100A。
SZDP35可以安装PLC或变频器吗？
SZDP35可按具体方案内装PLC、软启动器或变频器，需结合电气布局、回路电流及温度组别配置。
