产品概述

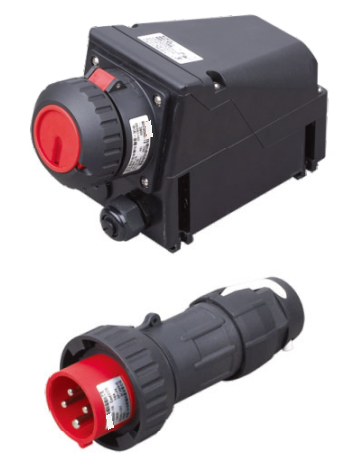

SZBSP02-C工程塑料防爆防腐插接装置用于危险场所电源连接，提供16A、32A规格及整机、连接器和面板式选择。系列覆盖交流与直流电源，带插接联锁和IP66防护，电压范围与2至5芯结构按具体规格配套。
电流规格
16A / 32A
电源选择
交流 / 直流
外壳材质
玻纤增强聚酯树脂
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按相应防爆标志、温度组别及回路配置选型。
- 用于化工、炼油、石油开采、海洋石油平台、油轮等场所的户内、户外电气连接。
产品特点
- 玻璃纤维增强不饱和聚酯树脂外壳具有抗静电、耐腐蚀、耐冲击和热稳定性能。
- 插头与插座设有联锁：插座内开关分断后才能拔出插头，插头插入后开关才能闭合。
- 插套采用弹性百叶式簧套，接触时具有自清洁作用，兼顾接触电阻、温升与插拔力。
- 插座可用挂锁锁定，不使用时限制开启。
型号选择
- 型号按SZBSP02填写电流、电压代码、芯数及结构，C表示国内销售；L为连接器，M为面板式插座，整机不加上述结构代号。
- 16A有2芯、3芯、4芯、5芯选型；32A图样列出3芯、4芯、5芯，按本页电源表确定可用电压及接线。
- DC25、DC50分别表示DC20-25V、DC40-50V；AC25、AC50、AC130、AC250、AC415、AC500、AC690分别对应表列交流电压段。
- 根据16A或32A的插座螺纹及电缆直径选配引入装置，同时确定工作环境温度及温度组别。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳。 |
| 额定电压范围 | ≤AC690V、≤DC50V，具体电流／芯数可用电压见选型表 |
| 环境温度配置 | -40℃至+40℃或+55℃，按所选配置匹配温度组别 |
| 气体防爆标志 | Ex db eb IIC T6/T5/T4 Gb，具体温度组别见电流配置表 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2为订购选项 |
提示：表格可左右滑动查看完整参数。
| 额定电流 | 插座螺纹／电缆外径 | 插头电缆外径 | 温度组别选择 |
|---|---|---|---|
| 16A | 2P：M20×1.5／φ7-13mm；3P/4P/5P：M25×1.5／φ12.5-17mm | 2P/3P：φ5-15mm；4P/5P：φ8-19.5mm | T6 / T5，随配置 |
| 32A | M40×1.5／φ17-28mm | φ11.5-27mm | T5 / T4，随配置 |
提示：表格可左右滑动查看完整参数。
| 电流／芯数 | 接线形式 | 电压、时钟位置h及颜色 |
|---|---|---|
| 16A/2 | 2P | DC20-25V，紫色；DC40-50V，白色；AC20-25V，紫色；AC40-50V，白色 |
| 16A/3 | 2P+PE或1P+N+PE | AC20-25V，h12，紫色；AC40-50V，h12，白色；AC100-130V，h4，黄色 |
| 16A/3 | 2P+PE | AC200-250V，h6，蓝色 |

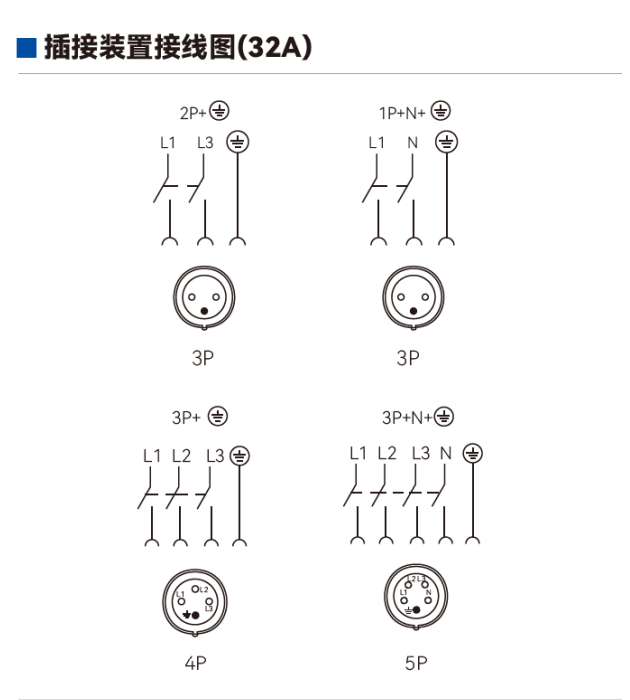

| 32A/3 | 2P+PE | DC20-25V，h10，紫色；DC40-50V，h10，白色；AC20-25V，h12，紫色；AC40-50V，h12，白色；AC200-250V，h6，蓝色；AC380-415V，h9，红色 |
| 32A/3 | 2P+PE或1P+N+PE | AC100-130V，h4，黄色 |
| 16A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 16A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
提示：表格可左右滑动查看完整参数。
| 规格 | 插头长／直径（mm） | 连接器插座长（mm） | 插座宽×总高×深（mm） |
|---|---|---|---|

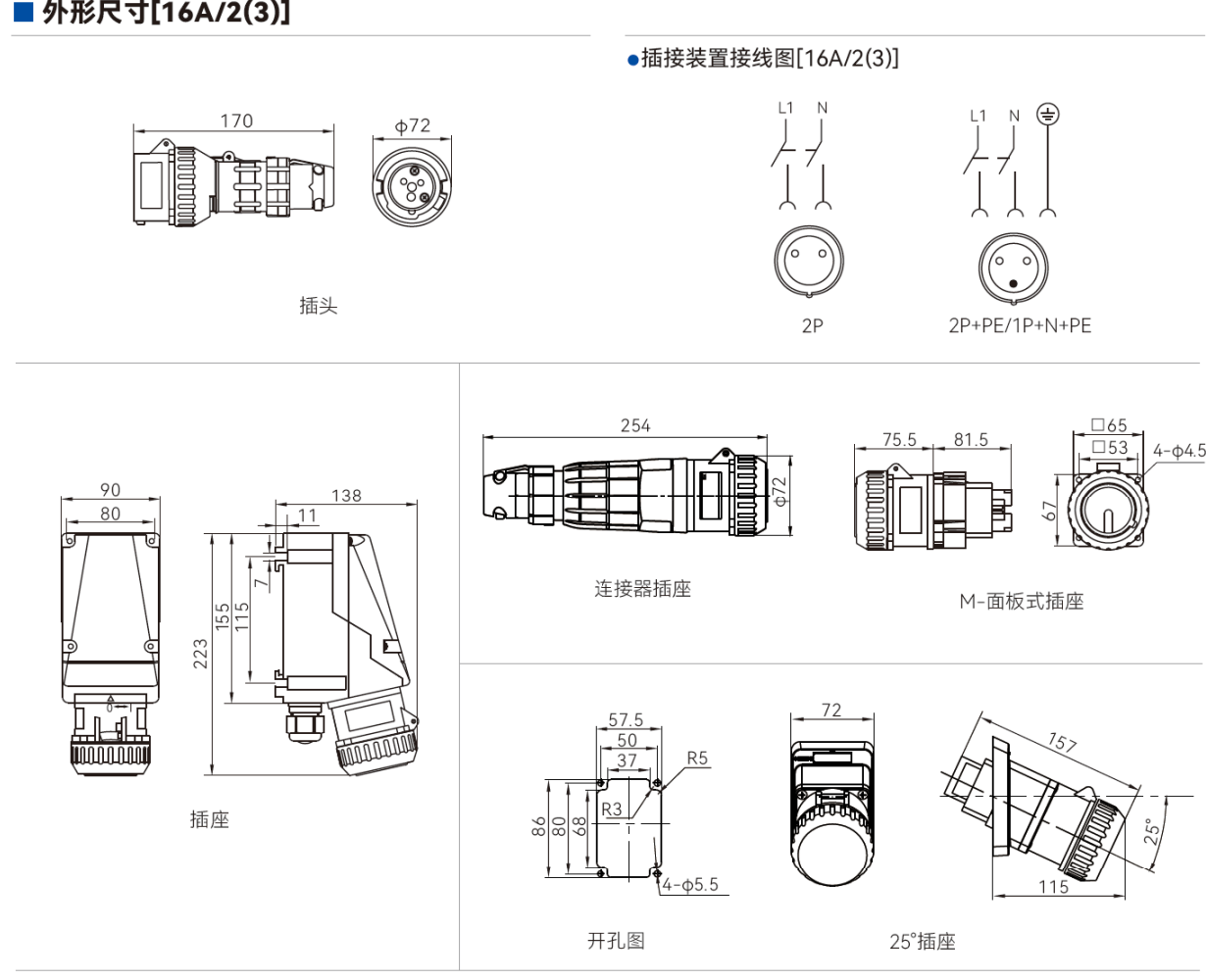

| 16A/2或3 | 170／φ72 | 254 | 90×223×138 |

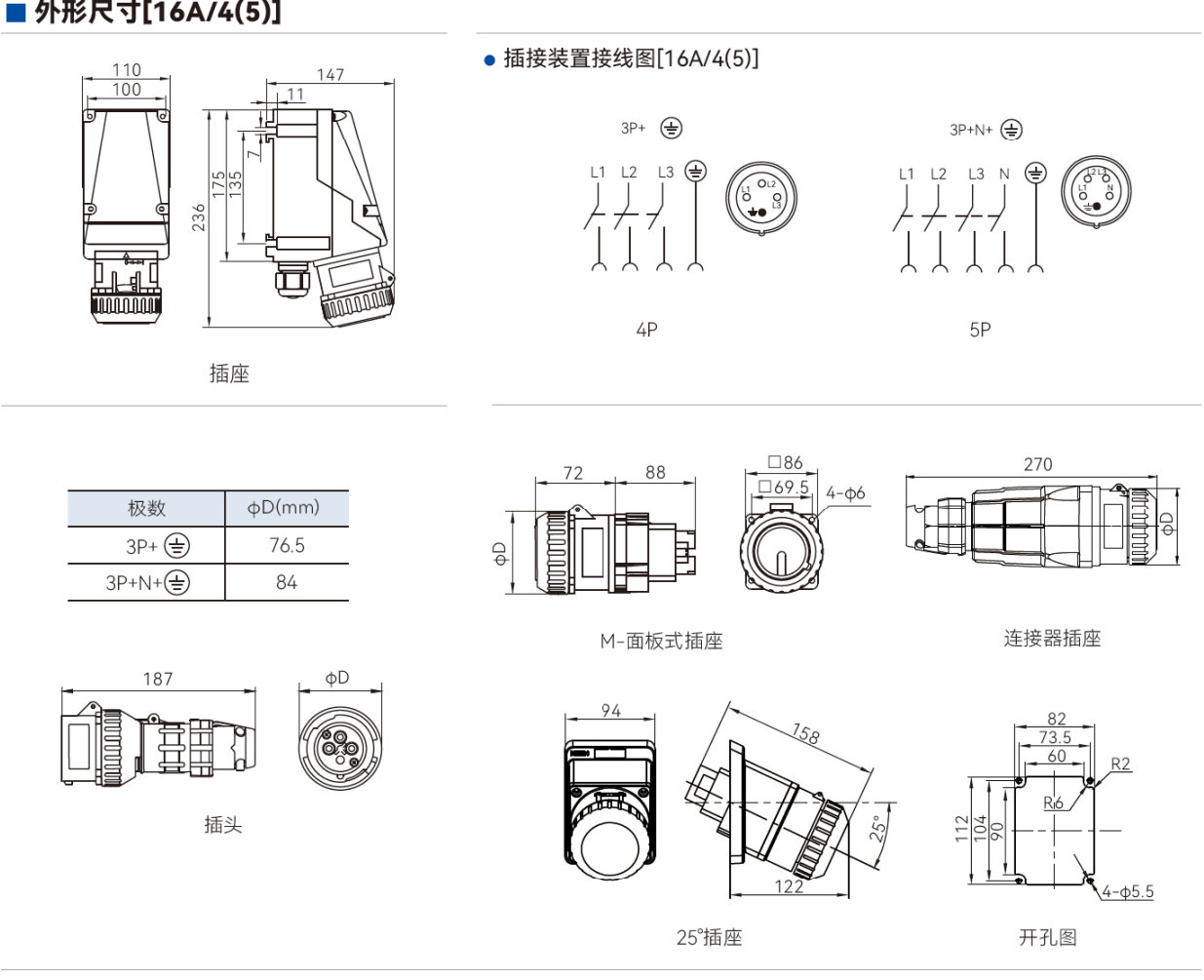

| 16A/4 | 187／φ76.5 | 270 | 110×236×147 |
| 16A/5 | 187／φ84 | 270 | 110×236×147 |

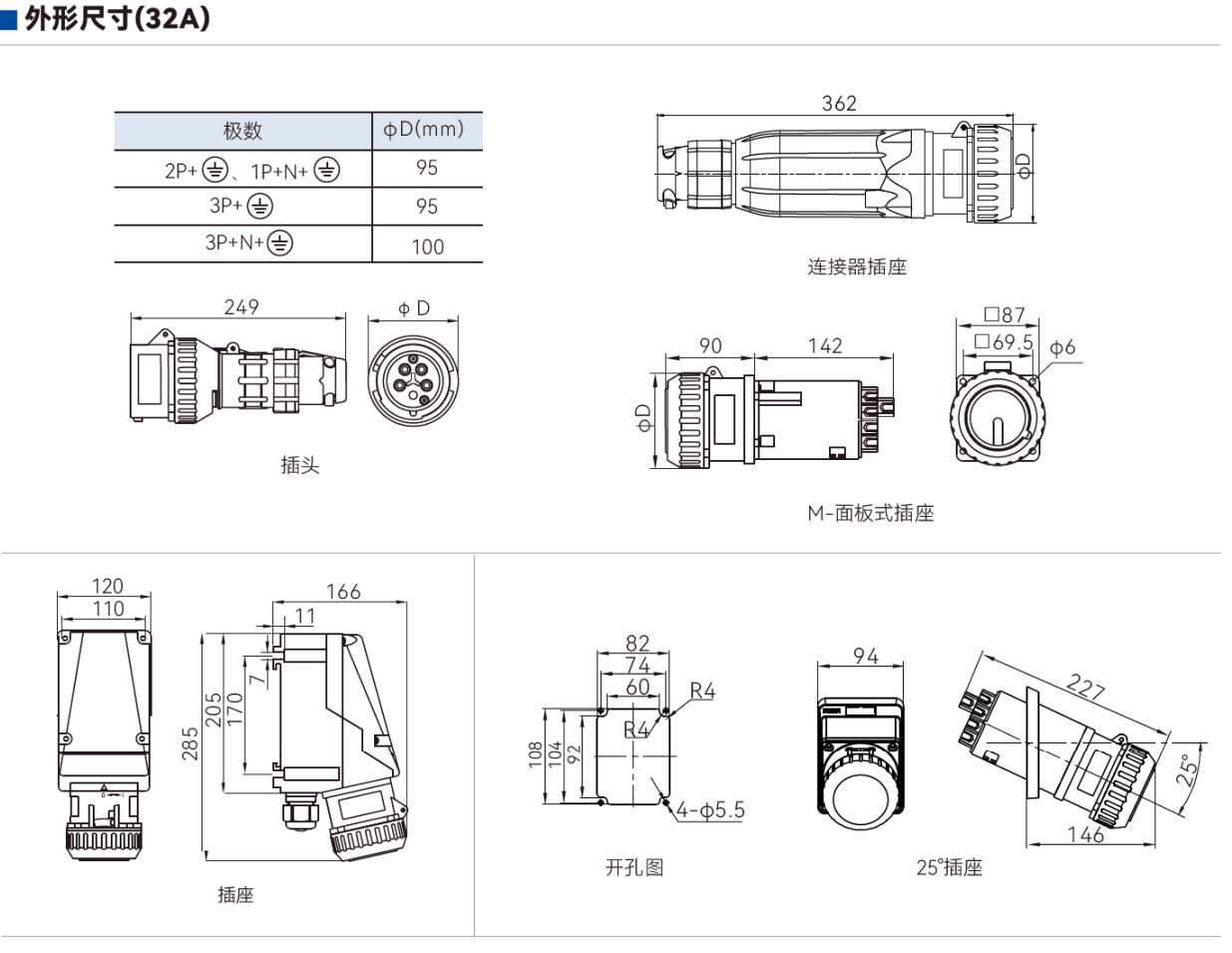

| 32A/3或4 | 249／φ95 | 362 | 120×285×166 |
| 32A/5 | 249／φ100 | 362 | 120×285×166 |
外形与安装
- 整机插座、连接器插座、面板式插座与25°插座使用各自的外形图和开孔图。
- 16A/2与16A/3插头长度170mm；16A/4与16A/5插头长度187mm；32A插头长度249mm。
- 插接装置按所选芯数接线，保护接地PE与中性线N依对应接线形式连接；插拔遵守联锁顺序。
常见问题
SZBSP02-C支持直流电源吗？
支持。SZBSP02-C的16A/2和32A/3图样列有DC20-25V、DC40-50V配置；其他芯数不能仅凭系列电压上限推定支持相同直流电源。
SZBSP02-C的L与M分别代表什么？
SZBSP02-C型号中的L表示连接器，M表示面板式插座；整机不标这两个结构代号。
SZBSP02-C的16A和32A密封口一样吗？
不同。SZBSP02-C的16A/2采用M20×1.5、φ7-13mm，16A的3/4/5芯采用M25×1.5、φ12.5-17mm；32A采用M40×1.5、φ17-28mm。
资料下载
SZBSP02-C 工程塑料防爆防腐插接装置 产品资料
中文 · PDF · 5 页 · 1.14 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
