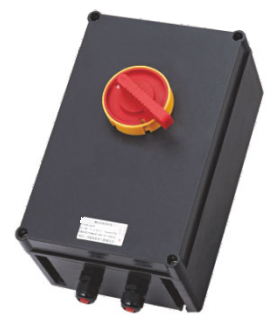

产品概述
SZBCK08工程塑料防爆负荷隔离开关用于危险场所的电源开关和电动机主连接回路，提供3P或4P结构以及标准、急停两种手柄。AC-3容量在AC230V、AC400V时为180A，AC500V时为150A，AC690V时为125A；外壳采用玻纤增强聚酯树脂，防护等级IP66。
极数
3P/4P
AC690V容量
125A
电缆引入
2×M63
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳内装防爆开关模块，可作为电源开关或电动机主连接开关。
- 手柄配挂锁装置；黑色手柄为S标准型，红黄色手柄为E急停型。
- 提供3P或4P接线形式，按主回路极数选择。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 根据AC230V、AC400V、AC500V或AC690V的负载电压选择对应开关容量，不能只按最高电流选型。
- 选择3P或4P，再确定S黑色标准手柄或E红黄色急停手柄。
- 将环境温度、温度组别、电缆外径和端子截面积一并纳入回路方案。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb；Ex db eb IIC T5 Gb；Ex db eb IIC T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db；Ex tb IIIC T95℃ Db；Ex tb IIIC T130℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 使用类别 | AC-3 |
| 极数 | 3P、4P |
| 手柄类型 | S标准型黑色；E急停型红黄色 |
| 电缆进出口 | 2×M63 |
| 电缆外径 | φ34-φ46mm |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 额定电压 | AC-3容量 | -40℃至+40℃温度组别 | -40℃至+55℃温度组别 | 端子截面积 |
|---|---|---|---|---|
| AC230V | 180A | T5 | T4 | 1×120mm² |
| AC400V | 180A | T5 | T4 | 1×120mm² |
| AC500V | 150A | T5 | T4 | 1×120mm² |
| AC690V | 125A | T6 | T5 | 1×50/70mm² |
外形与安装

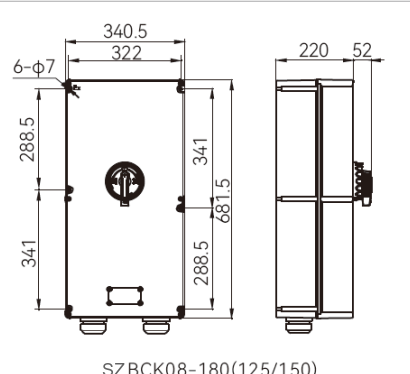

- SZBCK08-180（125/150）外形图示宽340.5mm、高681.5mm、壳深220mm，操作头突出52mm。
- 安装孔为6-φ7，横向安装距322mm，纵向孔位按图示布置；引入口为2×M63。
- 接线按照3极或4极对应图纸，预留电缆引入、弯曲和手柄操作空间。
常见问题
SZBCK08提供几种极数？

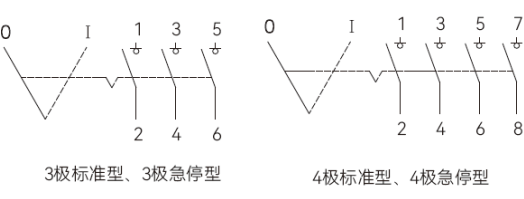

SZBCK08提供3P和4P结构，两种极数均有标准型及急停型接线示意。
SZBCK08在AC500V时的额定电流是多少？
SZBCK08在AC500V、AC-3使用类别下的开关容量为150A，端子截面积为1×120mm²；温度组别随环境温度选择T5或T4。
SZBCK08与SZBCK07的选型重点有什么不同？
SZBCK08提供3P、4P结构，用于电源及电动机主连接回路；SZBCK07提供3P、6P配置并列出辅助触点，用于维护检修期间的电源隔离。具体容量均需按各自电压表选择。
资料下载
SZBCK08 工程塑料防爆负荷隔离开关 产品资料
中文 · PDF · 1 页 · 0.30 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
