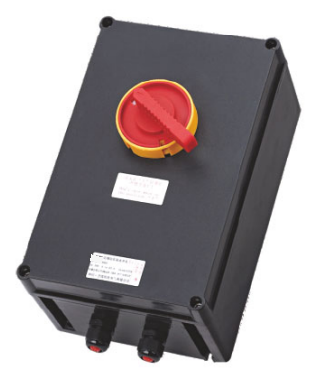

产品概述
SZBCK07工程塑料防爆安全开关用于危险场所设备维护、清洁和检修期间的电源隔离，采用带挂锁的操作手柄和玻纤增强聚酯树脂外壳。提供3P、6P及黑色标准手柄、红黄色急停手柄；AC-3开关容量随额定电压和规格变化，防护等级IP66。
用途
检修电源隔离
极数选择
3P/6P
手柄选择
标准/急停
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳内装防爆开关模块，用于维护、清洁和检修期间的电源隔离。
- 手柄设有挂锁装置，开关带联锁结构；锁定状态下不能打开开关壳盖。
- 标准型S配黑色手柄，急停型E配红黄色手柄。
- 3极带1对常开辅助触头，6极带1对常开和1对常闭辅助触头；辅助接线端子为2×4mm²。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 先按负载电压选取对应AC-3容量，再选择3P或6P及S标准手柄、E急停手柄。
- 63-80A规格可按型号增加P（PE+N）及G（挂式）配置标记。
- 同一容量组在不同电压下额定电流不同，并随环境温度对应T6、T5或T4，选型时同时核对。
- 根据主电缆外径选M25、M40、M50或M63规格；各组M20引入口对应φ7-φ12.5mm电缆。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb；Ex db eb IIC T5 Gb；Ex db eb IIC T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db；Ex tb IIIC T95℃ Db；Ex tb IIIC T130℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 使用类别 | AC-3 |
| 极数 | 3P、6P；按容量和结构选择 |
| 手柄选择 | S标准型黑色；E急停型红黄色 |
| 辅助接点 | 3P：1NO；6P：1NO+1NC |
| 辅助接线端子 | 2×4mm² |
| 辅助接点动作 | 1/ON延时；0/OFF提前 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 额定电压 | 25A组 | 40A组 | 80A组 | 180A组 |
|---|---|---|---|---|
| AC230V | 25A | 40A | 80A | 180A |
| AC400V | 25A | 40A | 80A | 180A |
| AC500V | 20A | 40A | 80A | 150A |
| AC690V | 16A | 32A | 63A | 125A |
提示：表格可左右滑动查看完整参数。
| 容量配置 | 环境温度-40℃至+40℃ | 环境温度-40℃至+55℃ |
|---|---|---|
| 25A组、40A组 | 按所选配置 | T6 |
| 80A组 | T6 | T5 |
| 180A组按125A容量使用 | T6 | T5 |
| 180A组按150A或180A容量使用 | T5 | T4 |
提示：表格可左右滑动查看完整参数。
| 容量组 | 3P电缆进出口 | 6P电缆进出口 | 主电缆外径 | 端子截面积 |
|---|---|---|---|---|
| 25A组 | 2×M25＋1×M20 | 4×M25＋1×M20 | φ12.5-φ17mm | 2×6mm² |
| 40A组 | 2×M40＋1×M20 | 4×M40＋1×M20 | φ17-φ28mm | 2×16mm² |
| 80A组 | 2×M50＋1×M20 | 4×M50＋1×M20 | φ23-φ35mm | 1×35mm² |
| 180A组 | 2×M63＋1×M20 | 本表未列6P配置 | φ34-φ46mm | 125A：1×50/70mm²；180A：1×120mm² |
提示：表格可左右滑动查看完整参数。
| 型号配置 | 宽×高×壳深（mm） | 操作头突出高度 |
|---|---|---|
| SZBCK07-16/3 | 130×150×106 | 46mm |
| SZBCK07-25（20）/3 | 130×220×106 | 46mm |
| SZBCK07-25（20/16）/6、SZBCK07-40（32）/3 | 220×340.5×159 | 46mm |
| SZBCK07-40（32）/6、SZBCK07-80（63）/3 | 340.5×340.5×202 | 46mm |
| SZBCK07-80（63）/6 | 300×400×251 | 46mm |
| SZBCK07-180（125/150）/3 | 340.5×681.5×220 | 52mm |
外形与安装

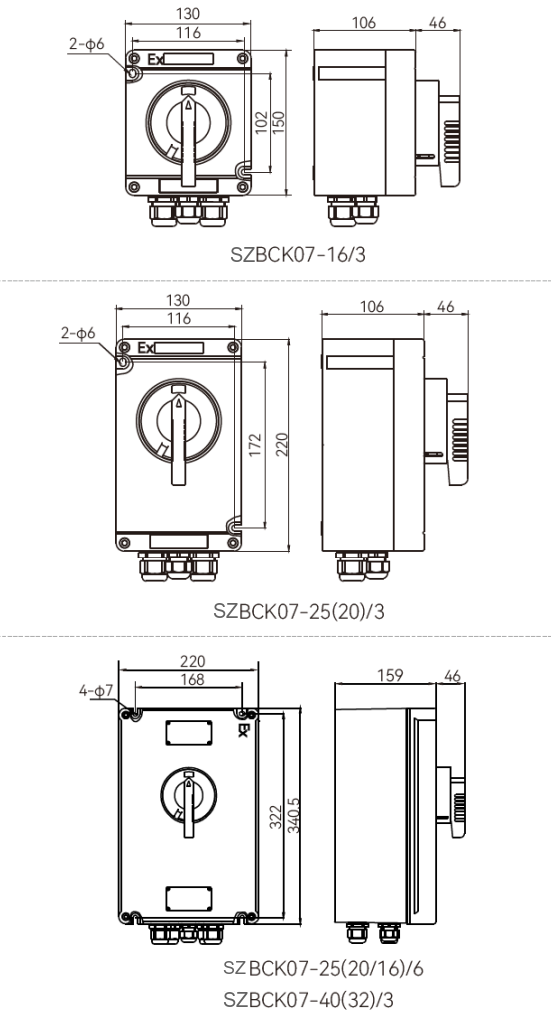

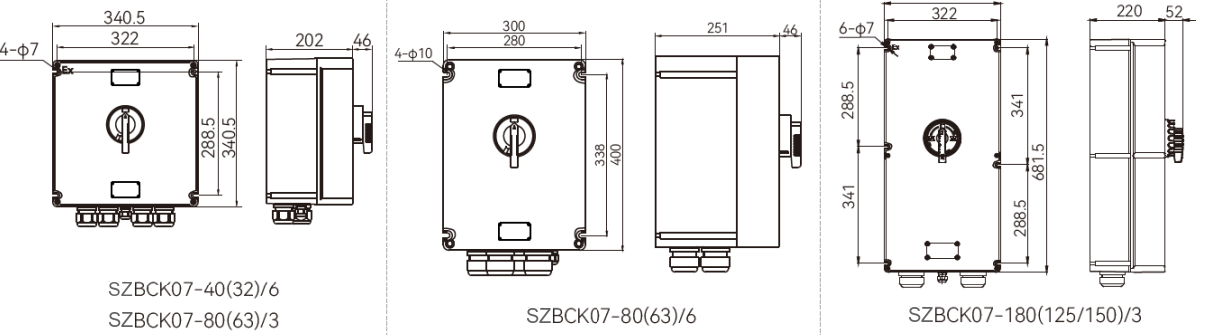

- 按容量和极数选择对应壳体，使用各自的安装尺寸图，不能套用同一安装孔距。

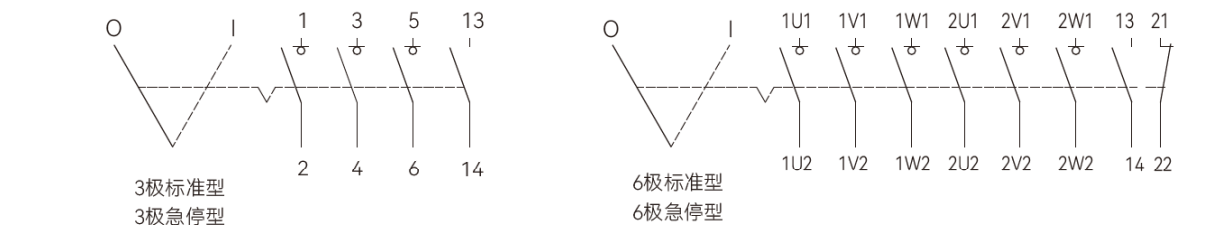

- 接线分别采用3极或6极原理图，并按辅助触点要求连接控制回路；检修隔离与挂锁操作按现场规程执行。
常见问题
SZBCK07的标准型和急停型如何区分？
SZBCK07的S为黑色手柄标准型，E为红黄色手柄急停型，两者均可按容量和极数选择。
SZBCK07在AC690V时可以按180A使用吗？
不能直接按180A使用。SZBCK07最大容量组在AC230V或AC400V时为180A，在AC500V时为150A，在AC690V时为125A。
SZBCK07的3P与6P辅助触头有什么区别？
SZBCK07的3P配置1对常开辅助触头，6P配置1对常开和1对常闭辅助触头；辅助接线端子为2×4mm²。
资料下载
SZBCK07 工程塑料防爆安全开关 产品资料
中文 · PDF · 2 页 · 0.56 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
