产品概述

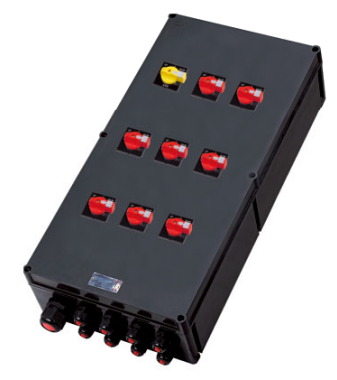

SZDP52工程塑料防爆配电装置用于危险场所照明、动力和控制回路的组合配电，采用玻纤增强聚酯树脂模块化壳体，可组合不同规格的单箱。额定电压不高于AC690V或DC230V，支路数不大于26，主回路电流与T6、T5、T4温度组别按对应配置选择。
额定电压
≤AC690V/≤DC230V
支路数量
≤26
主回路配置
≤50/63-80/100-250A
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点

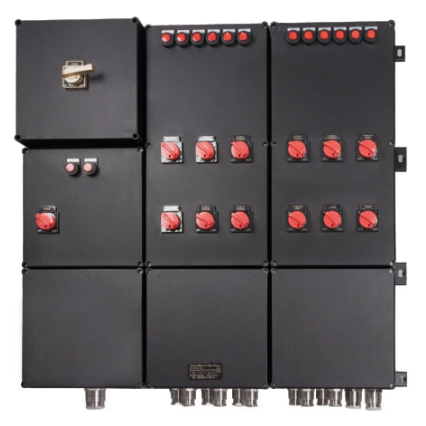

- 整体采用模块化设计，可由不同规格全塑外壳组合，实现操作、指示、保护及插接供电功能。
- 可配置防爆按钮、信号灯、仪表、断路器、接触器、电涌保护器、电动机保护器、热继电器、隔离开关及熔断器等元件。
- 内部元件组合需满足装置允许的最大耗散功率，回路功能随电气方案确定。
- 壳盖与壳体采用迷宫式密封，配置聚氨酯现浇发泡或硅橡胶密封条。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 按支路数、支路最大电流、总开关及总开关电流编制配电方案；需带插座时标注S，C为国内销售代号。
- 主回路电流、支路电流和温度组别按同一行配置选定。
- 提供所需仪表、指示、控制、保护元件及系统图，同时确定单箱或多箱组合外形。
- 选择进线螺纹、电缆外径及进出线方向，可采用钢管或电缆布线。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb；Ex db eb IIC T5 Gb；Ex db eb IIC T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db；Ex tb IIIC T95℃ Db；Ex tb IIIC T130℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | ≤AC690V；≤DC230V |
| 支路数 | ≤26 |
| 总开关数 | 1台 |
| 频率 | 50/60Hz |
| 环境温度配置 | 下限-40℃或-20℃，上限+55℃；按具体配置 |
| 进线口螺纹 | G1/2-G4；M20×1.5-M115×1.5 |
| 电缆外径 | φ7-φ54mm |
| 防护等级 | IP66 |
提示：表格可左右滑动查看完整参数。
| 主回路额定电流Ie | 支路额定电流 | 气体温度组别 | 粉尘最高表面温度 |
|---|---|---|---|
| ≤50A | ≤50A | T6 | T80℃ |
| 63A≤Ie≤80A | ≤63A | T5 | T95℃ |
| 100A≤Ie≤250A | ≤200A | T4 | T130℃ |
外形与安装

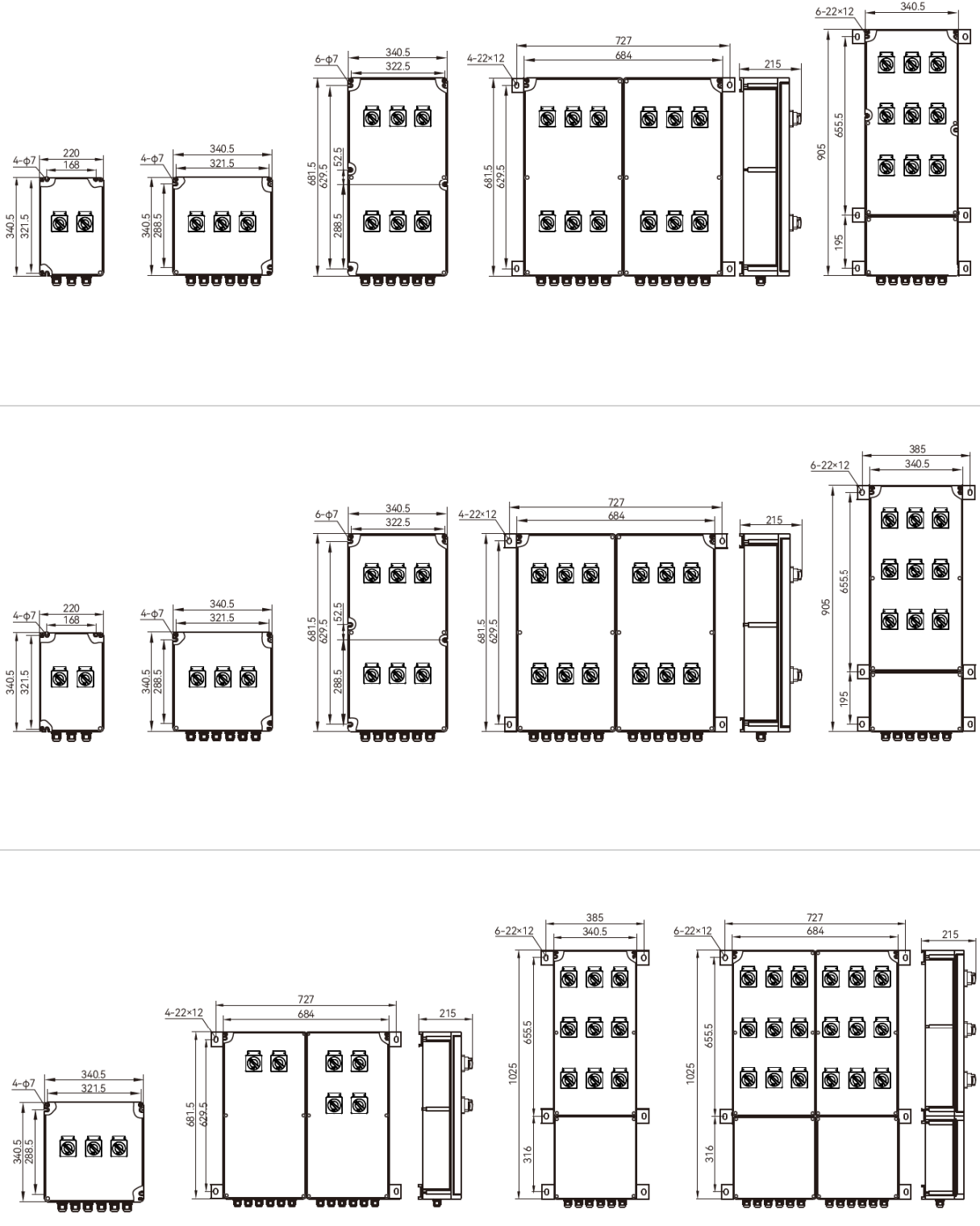

- 单箱、多箱横向及纵向组合具有不同的外形和安装孔位，按下方对应图纸选取安装面。

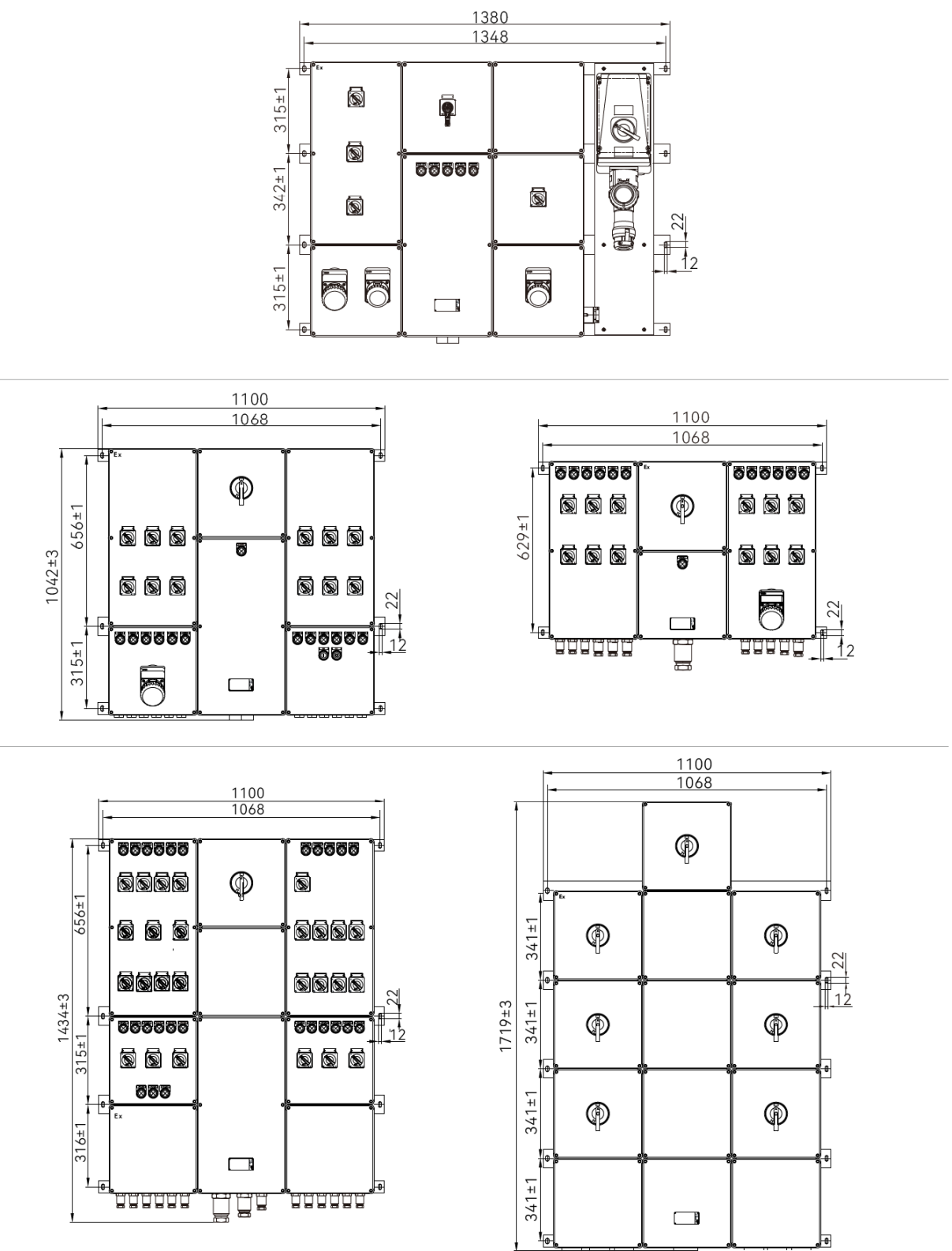

- 三列组合示例包括宽1100mm及1380mm方案；1100mm示例的横向安装距为1068mm，具体高度随组合回路变化。
- 布线前核对整体组合尺寸、各箱间连接及引入口位置，为操作手柄与插接装置预留空间。
常见问题
SZDP52最大可以配置多少支路？
SZDP52的支路数不大于26，实际支路数和元件组合由配电方案及装置允许的耗散功率确定。
SZDP52的250A是否适用于T6配置？
不适用。SZDP52主回路100-250A对应T4和粉尘T130℃配置；T6和粉尘T80℃配置的主回路、支路电流均不大于50A。
SZDP52能同时配置控制元件和插座吗？
SZDP52可按方案配置控制、指示、保护和插接装置；需要插座时在选型中注明S，并给出完整回路要求。
