产品概述
PXK不锈钢正压型防爆配电柜采用不锈钢焊接外壳，通过洁净气体形成正压腔，将内部电气元件与外部危险介质隔离。可选通风型或补偿型，以及柜式、箱式、琴台式结构，用于仪表、变频及集中控制系统。

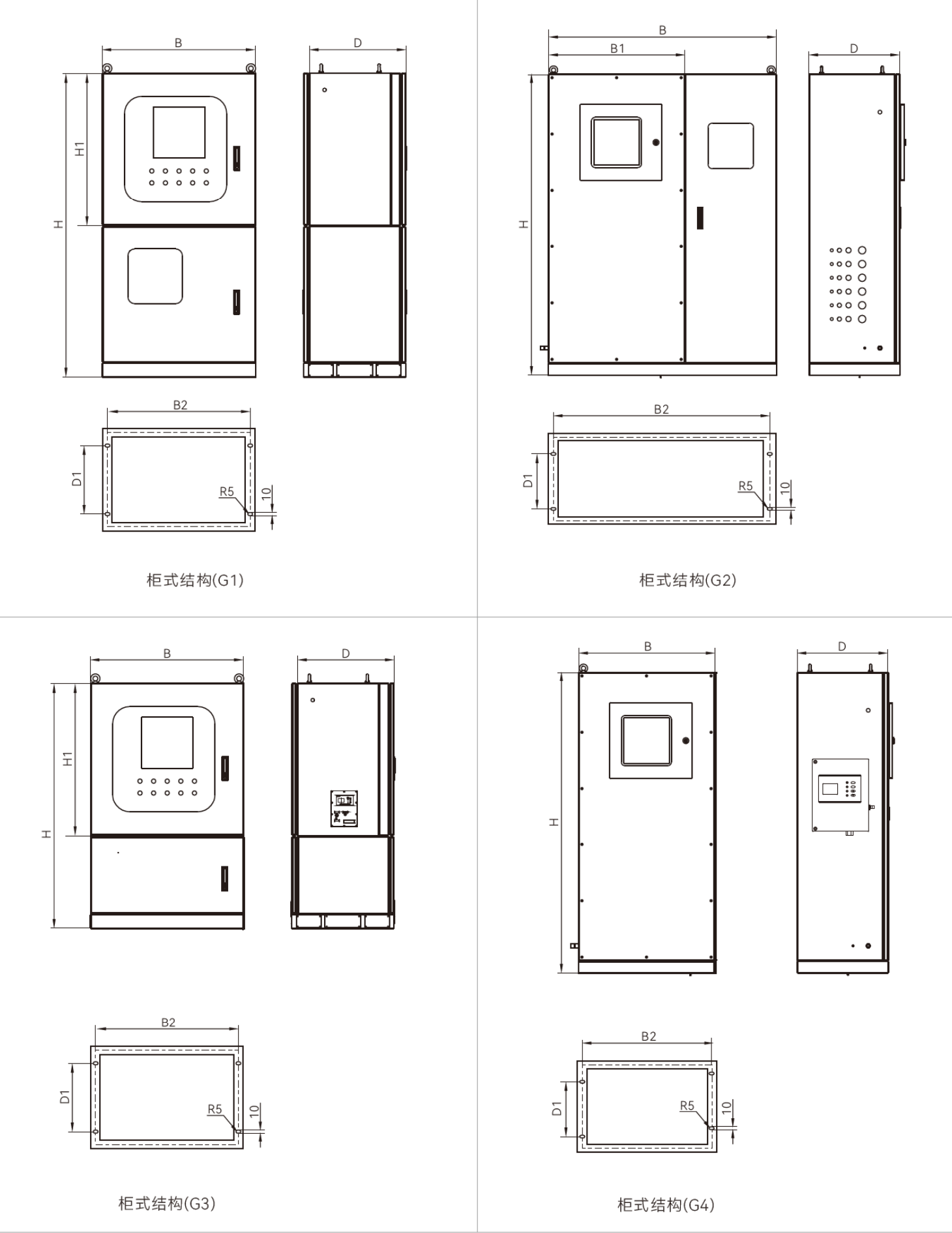

主图为系列外形示意，本款外壳材质为不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
不锈钢
运行方式
通风型 / 补偿型
用户气源
0.2–0.8MPa
结构选择
柜式 / 箱式 / 琴台式
适用范围
- 适用于1区、2区以及21区、22区场所，按所选正压保护方案和防爆标志配置。
- 用于化工、炼油、油气开采、海洋石油平台等场所的仪表控制、设备启动、中央信号处理和变频控制。
产品特点
- 不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 投运前实施换气联锁，达到规定吹扫时间与换气量后，输出允许送电信号，并持续监测主腔压力。
- 通风型持续供气并带走内部元件运行热量；补偿型间歇供气，按压力状态自动补气。
- 可按系统需求内装检测、分析、显示仪表、监视器、触摸屏、变频器、软启动器及普通电气元件。
- 显示屏可显示流量、压力、运行状态和报警信息，并通过无源开关接点远传送电、报警及失压联锁信号。
- 可采用主副盘或单主盘结构，柜式有上下、左右及一体结构，同型号装置可多台并联运行。
型号选择
- 本款为不锈钢外壳，订货时明确注明不锈钢材质、结构形式及具体配置。
- 按内部元件热量和供气条件选择t通风型或b补偿型，提供电气系统图及元件清单。
- 选择柜式、箱式或琴台式，并明确主副盘结构、前后开门、显示操作面板及正压控制装置安装位置。
- 用户需提供满足0.2～0.8MPa要求的干燥洁净气源及外接气管。
- 吹扫量、换气时间、压力阈值及失压动作按腔体和保护方案设定，投运前完成联锁调试。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢焊接 |
| 气体防爆标志 | Ex db eb ib mb pxb IIC T4 Gb |
| 粉尘防爆标志 | Ex ib mb pxb tb IIIC T130℃ Db |
| 额定电压 | AC220、230、240、380、415V |
| 额定电流上限 | 630A，按系统配置 |
| 电源频率 | 50/60Hz |
| 气源种类 | 干燥洁净压缩空气、氮气或惰性气体 |
| 用户供气压力 | 0.2～0.8MPa |
| 控制装置进气口螺纹 | NPT3/8 |
| 控制装置表列柜内压力 | 60～1000Pa；运行及报警阈值按具体方案设定 |
| 吹扫流量 | ≤135L/min，按所配控制装置 |
| 吹扫时间 | ≥30min |
| 换气时间 | 30～180min可调，须满足具体腔体换气要求 |
| 控制装置防护等级 | IP66 |
| 无源输出接点 | 各1对常开接点，5A 250VAC/28VDC |
| 控制装置温度显示范围 | -40℃～+125℃（显示范围） |
提示：表格可左右滑动查看完整参数。
| 型号配置 | 供气方式 | 功能区别 |
|---|---|---|
| PXK-t通风型 | 不间断连续供气 | 气流带走正压腔内元件工作热量，适合需要持续通风的控制方案 |
| PXK-b补偿型 | 间歇供气 | 通过保压密封和按压力补气维持正压，低压时自动补气并按条件报警联锁 |
提示：表格可左右滑动查看完整参数。
| 结构/规格 | 宽B（mm） | 高H（mm） | 深D（mm） | 安装尺寸B2×D1（mm） |
|---|---|---|---|---|
| G1/G3上下结构 | 900 | 1185 | 600 | 840×400 |
| G2左右结构1 | 1350 | 1980 | 600 | 1300×380 |
| G2左右结构2 | 1500 | 1260 | 600 | 1456×360 |
| G4一体结构 | 900 | 1980 | 600 | 按具体设计 |
| G5一体结构 | 900+100 | 1980 | 600 | 按具体设计 |
| G6一体结构 | 900+205 | 1980 | 600 | 按具体设计 |
提示：表格可左右滑动查看完整参数。
| 规格 | 宽（mm） | 高（mm） | 深（mm） | 主腔高（mm） |
|---|---|---|---|---|
| 1 | 500 | 800 | 220 | 600 |
| 2 | 600 | 1000 | 250 | 800 |
| 3 | 800 | 1200 | 250 | 1000 |
提示：表格可左右滑动查看完整参数。
| 规格 | 宽（mm） | 高（mm） | 总深（mm） | 主腔深（mm） | 安装尺寸（mm） |
|---|---|---|---|---|---|
| 1 | 1000 | 1500 | 1150 | 350 | 800×600 |
| 2 | 1500 | 1500 | 1150 | 350 | 1300×600 |
| 3 | 2000 | 1500 | 1500 | 600 | 1800×850 |
提示：表格可左右滑动查看完整参数。
| 条件 | 动作与适用说明 |
|---|---|
| 正常工作压力 | 120Pa＜P≤500Pa；带触摸屏示例上限350Pa |
| 高压 | 高于550Pa，或带触摸屏示例450Pa时，停止进气、报警并泄压 |
| 低压 | 低于120Pa时报警；补偿型同时开启进气阀补气 |
| 补偿型预补气 | 低于140Pa时启动补气，成功后恢复正常 |
| 失压 | 降至50Pa时执行失压断电联锁，设定应按具体保护方案与安全评估确认 |
外形与安装
- 正压控制装置可采用面板嵌入、挂墙明装或顶部明装，按柜内空间和操作位置选择。
- 柜体按对应G1–G6、箱式或琴台式尺寸布置；箱式固定方式及特殊尺寸可按安装条件设计。
- 进气口为NPT3/8；控制装置电源和无源输出电缆外径φ5～10mm，报警器电缆φ4～8mm。
- 送电前必须完成规定换气程序，运行时保持可靠气源；低压、超压或失压报警后按系统联锁要求排查，不以人工跳过联锁代替恢复条件。
常见问题
PXK（不锈钢）通风型与补偿型怎么选？
PXK 不锈钢正压型防爆配电柜：PXK-t为连续供气通风型，可随气流带走腔内热量；PXK-b为间歇供气补偿型，依靠保压并按压力自动补气，应结合内部元件发热和气源条件选型。
PXK（不锈钢）是否需要用户提供气源？
PXK 不锈钢正压型防爆配电柜：需要。PXK由用户提供干燥洁净的压缩空气、氮气或惰性气体及外接气管，气源压力要求0.2～0.8MPa。
PXK（不锈钢）为什么上电前要先换气？
PXK 不锈钢正压型防爆配电柜必须先对正压主腔完成规定时间和换气量的吹扫，满足条件后输出送电信号；运行中继续监测压力，并在异常时报警或按方案断电联锁。
PXK（不锈钢）可以做琴台式控制台吗？
PXK 不锈钢正压型防爆配电柜：可以。PXK提供琴台式、箱式及柜式结构，琴台式参考宽度为1000、1500、2000mm，也可按项目图纸设计。
