产品概述

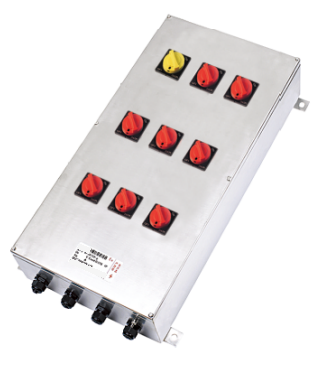

SZDP58（304不锈钢）防爆配电装置用于危险场所照明、动力及控制回路的组合配电，采用304不锈钢外壳。支路数不大于21，额定电压不高于AC690V或DC230V，主回路电流和温度组别按配套方案选择，防护等级IP66。 图片为系列外观参考。
外壳材质
304不锈钢
支路数量
≤21
主回路配置
≤50 / 63-80 / 100-250A
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按具体配置的防爆标志和温度组别选型。
- 用于化工、炼油、石油开采、海洋石油平台及油轮等场所，可在户内或户外安装。
产品特点
- 304不锈钢板制外壳；不锈钢外露紧固件。
- 采用模块化箱体组合，可按照明、动力、漏电保护或动力检修方案配置单箱及组合箱。
- 可配置操作手柄、信号灯、按钮、仪表、插接装置、断路器、接触器、电涌保护器、电动机保护器、继电器、隔离开关及熔断器等元件。
- 内部元件配置须满足装置最大耗散功率条件，可按电气方案组合控制、保护及电源模块。
- 壳体、壳盖结合处采用聚氨酯现浇发泡或硅橡胶密封条。
- 不锈钢外露紧固件配合防掉式结构，便于安装和检修。
型号选择
- 型号按支路数、支路最大电流、总开关及主回路电流编制；K表示带总开关，不带总开关时不注。
- 本页为304不锈钢版本，型号中对应材质代号4。
- 提供照明、动力、漏电保护或检修配电的回路图，明确各回路电流和所需操作、指示及保护元件。
- 按同一配置同时选择主回路电流、支路电流与防爆温度组别，并明确进出线螺纹、电缆规格和布线方式。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304不锈钢板制外壳；不锈钢外露紧固件。 |
| 额定电压 | ≤AC690V；≤DC230V |
| 支路数 | ≤21 |
| 频率 | 50/60Hz |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
| 进线口螺纹 | G1/2-G4；M20×1.5-M115×1.5；NPT1/2-NPT4 |
| 电缆外径 | φ7-φ75mm |
| 环境温度配置 | -20℃至+40℃或+55℃，按具体配置 |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
提示：表格可左右滑动查看完整参数。
| 主回路额定电流Ie | 支路额定电流 | 气体防爆标志 | 粉尘防爆标志 |
|---|---|---|---|
| ≤50A | ≤50A | Ex db eb IIC T6 Gb | Ex tb IIIC T80℃ Db |
| 63A≤Ie≤80A | ≤63A | Ex db eb IIC T5 Gb | Ex tb IIIC T95℃ Db |
| 100A≤Ie≤250A | ≤63A | Ex db eb IIC T4 Gb | Ex tb IIIC T130℃ Db |
外形与安装

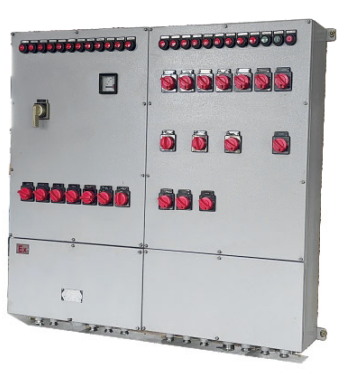

图片为系列外观参考，本页产品材质为304不锈钢。
- 支持钢管或电缆布线，进出线口数量与方向随配电方案确定。

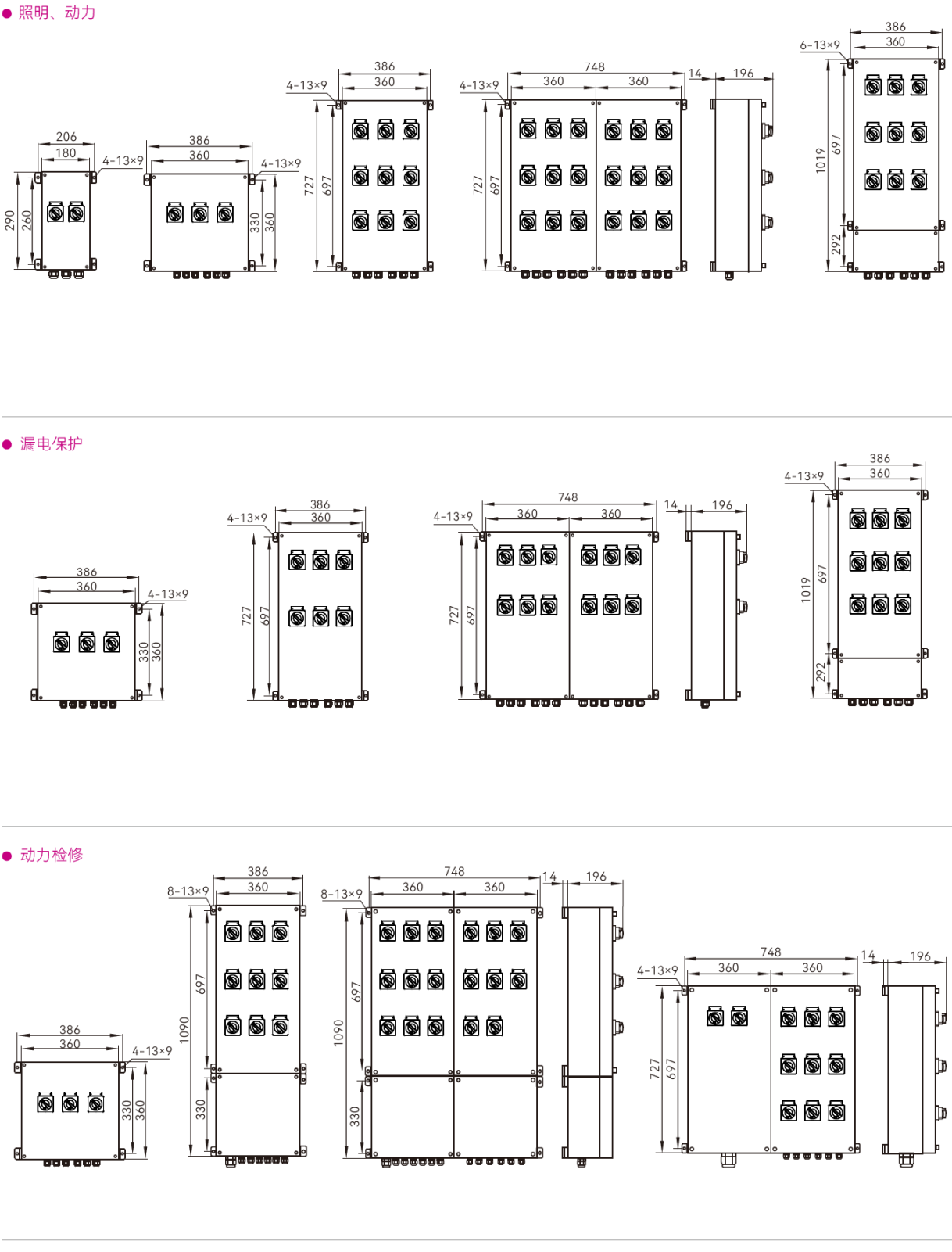

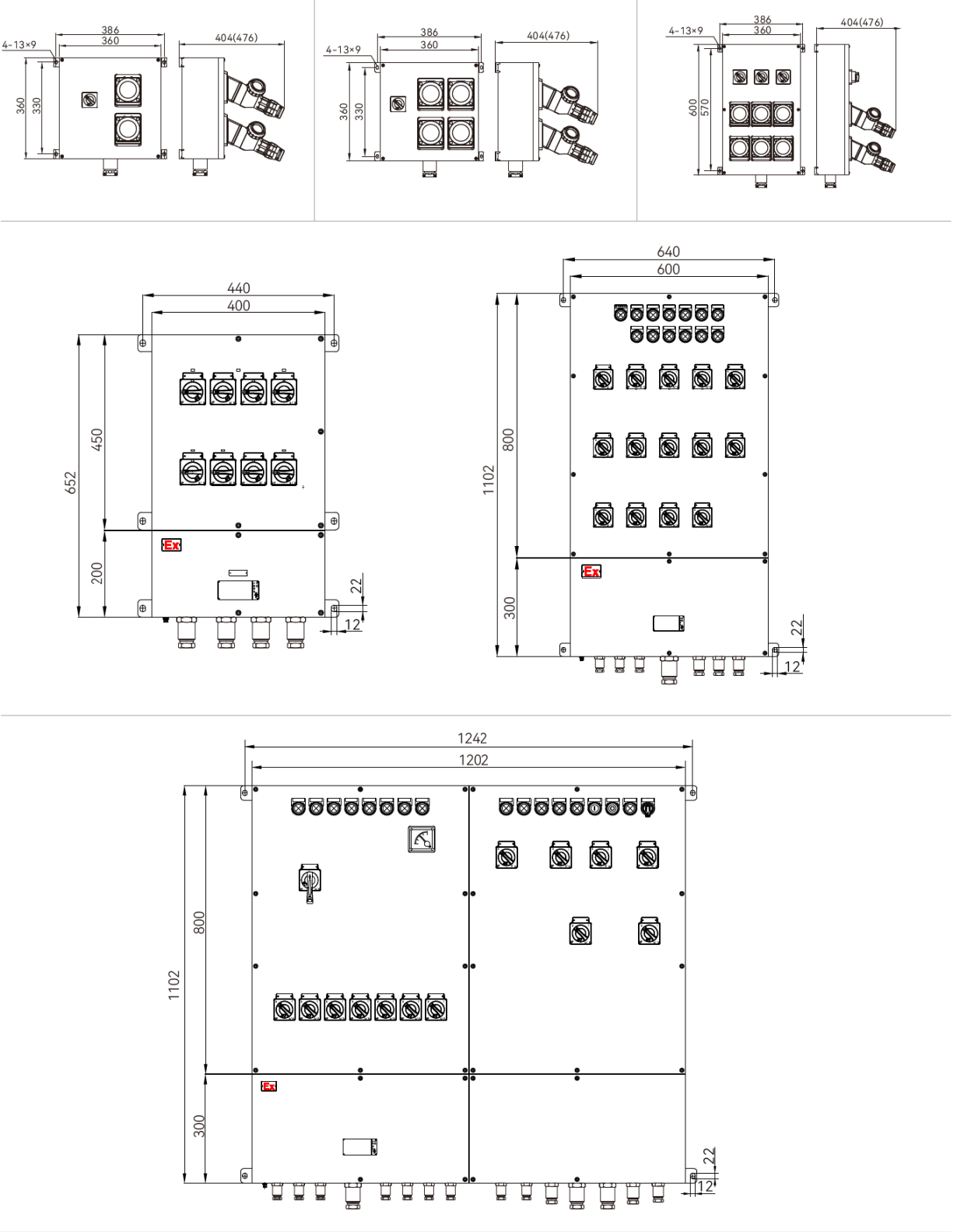

- 资料提供照明、动力、漏电保护、动力检修及带插接装置的外形方案；不同组合的安装孔位及深度不同。
- 图中386mm、748mm等宽度方案及大箱组合均为选型示例，最终外形及安装尺寸按对应电气方案图纸。
- 安装时为开盖、手柄操作、电缆接头和插接装置留出空间。
常见问题
SZDP58（304不锈钢）最多可配置多少支路？
SZDP58（304不锈钢）支路数不大于21。各支路的负载电流、总开关和元件组合应在配电方案中明确。
SZDP58（304不锈钢）的250A配置对应什么温度组别？
SZDP58（304不锈钢）主回路100-250A对应气体T4及粉尘T130℃配置，支路电流不大于63A；不能把250A套用于T6配置。
SZDP58（304不锈钢）询价需要提供哪些资料？
SZDP58（304不锈钢）询价需提供支路数、各支路电流、主回路电流、是否带总开关、箱体材质、电气回路图、进出线规格和安装要求。
SZDP58（304不锈钢）版本怎样标注材质？
SZDP58（304不锈钢）版本使用材质代号4，选型时与支路数、支路电流、总开关及主回路电流一并注明。
资料下载
以下为本系列选型资料，包含系列配置。本页产品为304不锈钢版本，按本页材质及参数选型。
SZDP58 防爆配电装置（Q235/304/316） 系列选型资料
中文 · PDF · 3 页 · 0.73 MB
上海鑫中兴不锈钢及钢制防爆电器选型总册
中文 · PDF · 17 页 · 4.14 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
