产品概述
dLXK采用铝合金外壳。dLXK防爆行程开关用于危险场所机械位置与行程控制，提供滚轮转臂、可调转臂、双转臂、滚轮柱塞、挠性触头和柱塞六种驱动头。额定电流5A，进线螺纹M20×1.5，可选IIB或IIC气体防爆配置，防护等级IP66。
额定电流
5A
驱动头
6种
防护等级
IP66
进线口
M20×1.5
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳，表面高压静电喷塑，外露紧固件采用不锈钢。
- 采用快动触头，按机械运动形式选择驱动头。

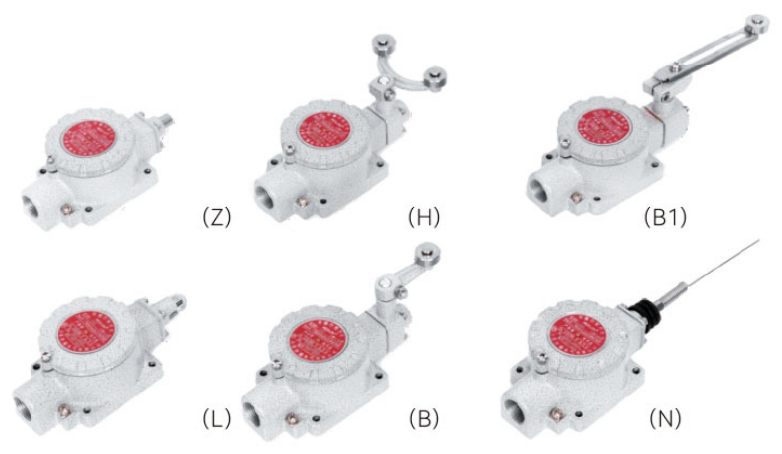

- 提供B、B1、H、L、N、Z六种驱动头。
- 支持钢管或电缆布线，适配φ6～φ7mm电缆。
型号选择
- B为滚轮式转臂，B1为转臂长度可调，H为滚轮式叉转臂。
- L为滚轮柱塞式，N为挠性触头，Z为柱塞式。
- IIC型在型号末尾加C，IIB型不注；例如dLXK-15BC。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | IIB型：Ex db IIB T6 Gb；IIC型：Ex db IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 交流额定电压 | AC24、36、110、127、220、380V |
| 直流额定电压 | DC12、24、36、110、220V |
| 额定电流 | 5A |
| 进线口螺纹 | M20×1.5 |
| 电缆外径 | φ6～φ7mm |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
| 环境温度 | IIB型：-40℃～+65℃；IIC型：-40℃～+60℃ |
提示：表格可左右滑动查看完整参数。
| 代号 | 形式 | 动作行程/角度 | 超行程 | 动作力（N） |
|---|---|---|---|---|
| B | 滚轮式转臂 | 12°～15° | ≥30° | ≤10 |
| B1 | 长度可调滚轮转臂 | 12°～15° | ≥30° | — |
| H | 滚轮式叉转臂 | ≤45° | ≥30° | ≤15 |
| Z、L | 柱塞式、滚轮柱塞式 | 1～3mm | ≥2mm | ≤20 |
| N | 挠性触头 | 12°～20° | — | — |

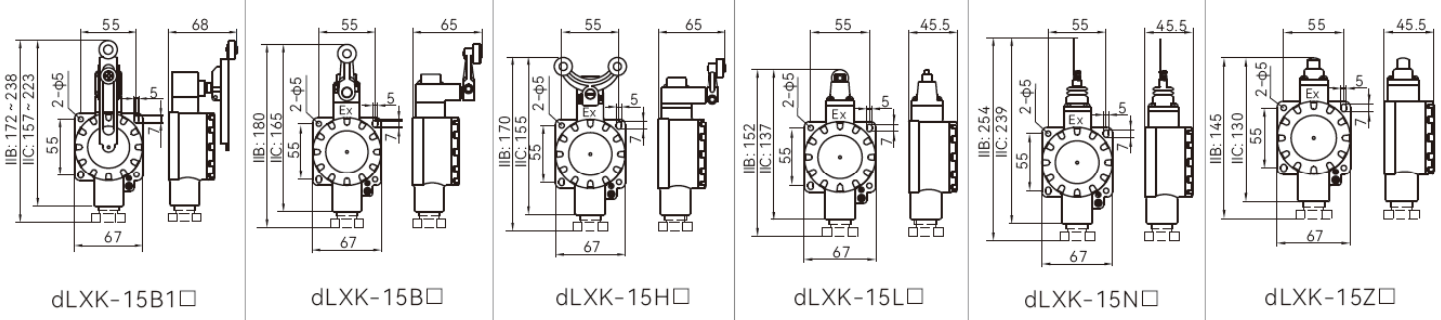

外形与安装
- 按机械运动方向、动作行程和操作力选择驱动头，并参考对应外形图。
- IIC型电缆引入方式需结合电缆长度选配；电缆短于3m时应配带填料且有防爆证书的IIC电缆夹紧密封接头。
- IIC型电缆长度大于3m时，可采用密封圈压紧，并配套密封圈、挡圈及压紧螺母。
常见问题
dLXK防爆行程开关有几种驱动头？
dLXK有B滚轮转臂、B1可调滚轮转臂、H叉转臂、L滚轮柱塞、N挠性触头和Z柱塞六种。
dLXK的IIB和IIC型号如何区分？
dLXK的IIC型在型号末尾加C，IIB型不加；IIB环境温度为-40℃～+65℃，IIC为-40℃～+60℃。
dLXK的额定电流和进线规格是什么？
dLXK额定电流5A，进线螺纹M20×1.5，适配φ6～φ7mm电缆。
资料下载
dLXK 系列选型资料
中文 · PDF · 1 页 · 0.41 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
