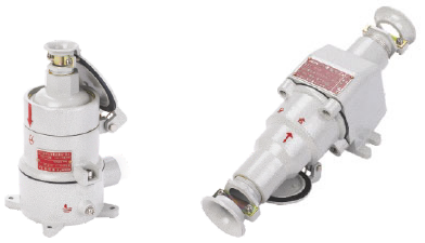

产品概述
AC采用铝合金外壳。AC防爆插销用于危险场所电源连接，提供AC-16和AC-32两档，额定电压AC220～250V或AC380～415V。插头与插座设机械联锁，断电后才能插拔；可选直插式、斜插式、横式及面板式，具体形式按规格选择。
额定电流
16 / 32A
插拔方式
断电后插拔
防护等级
IP65 / IP66（分规格）
结构
机械联锁
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 铝合金压铸外壳经高压静电喷塑，外露紧固件采用不锈钢。
- 内装分断隔离开关并实现机械联锁，插拔时不带电。
- 插头与插座设联锁装置，插座有分合指示。
- 支持钢管或电缆布线。
型号选择
- AC-16为16A，AC-32为32A；M表示面板式。
- 默认直插式，需要斜插式或横式应注明，具体形式按对应规格图选择。
- 按电流档位选择极数、进线螺纹及电缆外径，并明确气体防爆组别。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIB T6 Gb；Ex db eb IIC T6 Gb（按配置） |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31 |
| 额定电压 | AC220～250V、AC380～415V |
提示：表格可左右滑动查看完整参数。
| 型号 | 额定电流（A） | 进线螺纹 | 电缆外径（mm） | 防护等级 | 极数 |
|---|---|---|---|---|---|
| AC-16 | 16 | G3/4 | φ9～φ14 | IP65 | 1P+N+PE、3P+PE |
| AC-32 | 32 | G1 1/4 | φ18～φ22 | IP66 | 1P+N+PE、3P+N+PE、3P+PE |

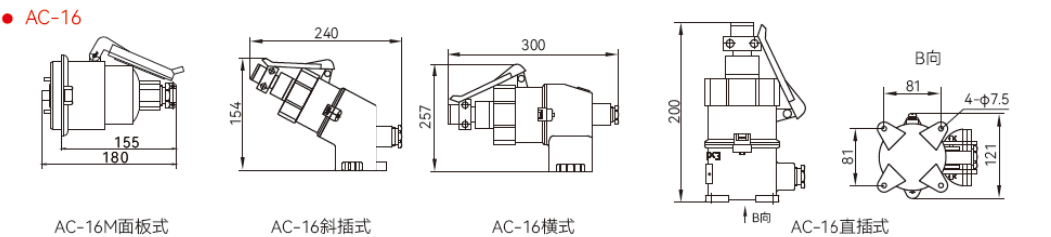

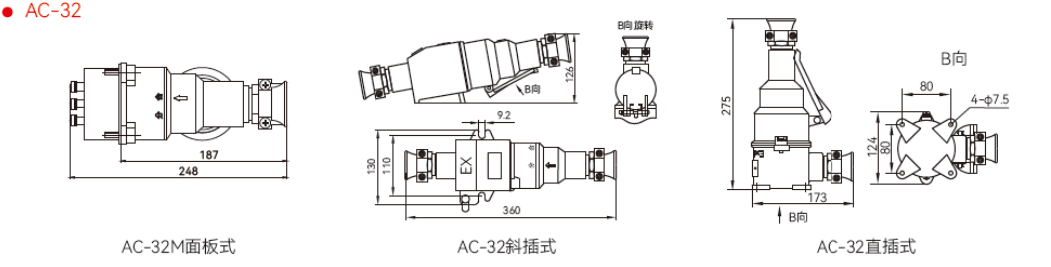

外形与安装
- 必须在断电后插拔，按联锁机构要求操作。
- 按直插式、斜插式、横式或面板式对应尺寸预留安装空间。
- AC-16和AC-32防护等级不同，应按实际规格核对。
常见问题
AC防爆插销可以带电插拔吗？
AC防爆插销设分断隔离开关和机械联锁，断电后才能插拔。
AC-16与AC-32有何区别？
AC-16额定16A、IP65，进线G3/4；AC-32额定32A、IP66，进线G1 1/4，极数及电缆范围也不同。
AC防爆插销有哪些安装形式？
AC默认直插式，可按规格选择斜插式、面板式等；AC-16图示另有横式，订购时注明具体形式。
资料下载
AC 系列选型资料
中文 · PDF · 1 页 · 0.25 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
