产品概述
BOD黄铜镀镍防爆光电开关用于危险场所非接触光电检测，采用黄铜镀镍外壳，材质代号H。提供反射式T和反馈反射式S，NPN或PNP常开、常闭输出；额定电压DC10～36V，额定电流300mA，检测距离按规格为100～4000mm，防护等级IP66。
主图为系列外形示意，外壳材质为黄铜镀镍。
供电电压
DC10～36V
检测距离
100～4000mm（分规格）
响应时间
8.2ms
外壳材质
黄铜镀镍
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区。
- 可用于化工、炼油、石油开采、海洋石油平台、油轮等危险场所。
- 户内、户外均可使用，按现场介质组别及温度条件选型。
产品特点
- 采用黄铜镀镍外壳，型号中的材质位为H。
- 内置元器件采用贴片加工，整体采用环氧树脂封灌。
- 自带2m PVC电缆，长度可定制。
- 支持反射式和反馈反射式检测，输出可选NPN或PNP。
型号选择
- T表示反射式，S表示反馈反射式。
- 本款材质位H表示黄铜镀镍外壳；按M12、M18或M30安装螺纹选择。
- NK为NPN常开，NH为NPN常闭，PK为PNP常开，PH为PNP常闭；按对应检测距离和输出形式选型。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 黄铜镀镍 |
| 气体防爆标志 | Ex mb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.9、GB/T 3836.31 |
| 额定电压 | DC10～36V |
| 额定电流 | 300mA |
| 响应时间 | 8.2ms |
| 防护等级 | IP66 |
| 标配电缆 | 2m PVC电缆，可定制长度 |
提示：表格可左右滑动查看完整参数。
| 型号示例 | 工作距离（mm） |
|---|---|
| BOD-D(T12H100-NK) | 100 |
| BOD-D(T18H100-NK) | 100 |
| BOD-D(T18H300-NK) | 300 |
| BOD-D(T18H700-NH) | 700 |
| BOD-D(T18H2000-NH) | 2000 |
| BOD-D(S18H2000-PK) | 2000 |
| BOD-D(S18H4000-NK) | 4000 |
| BOD-D(T30H700-NK) | 700 |
| BOD-D(T30H2000-PH) | 2000 |
| BOD-D(S30H4000-NK) | 4000 |
提示：表格可左右滑动查看完整参数。

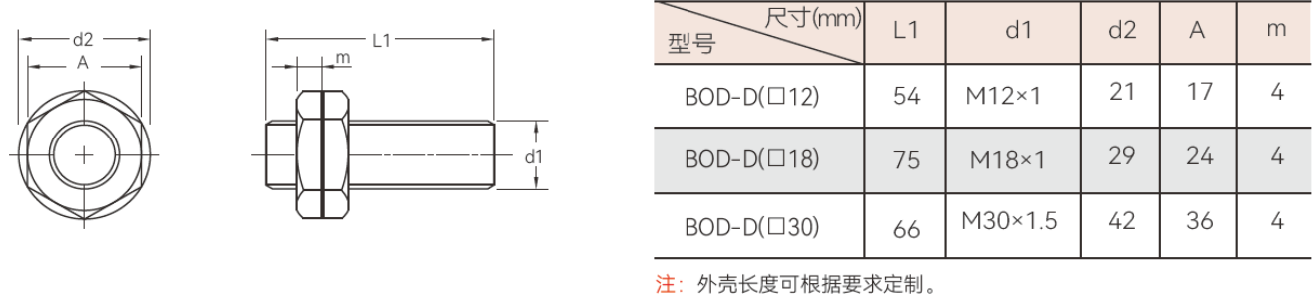

| 螺纹 | L1（mm） | d2（mm） | 扳手尺寸A（mm） |
|---|---|---|---|
| M12×1 | 54 | 21 | 17 |
| M18×1 | 75 | 29 | 24 |
| M30×1.5 | 66 | 42 | 36 |
外形与安装
- 遭受强静电或电磁干扰时，可采用绝缘支架隔离。

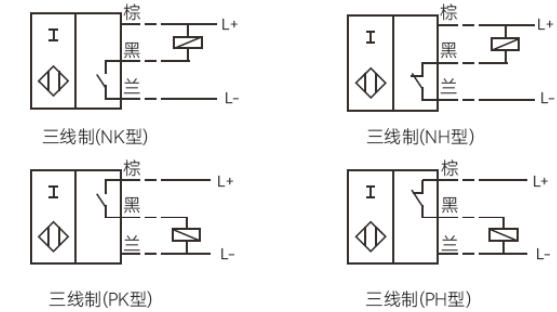

- 按检测距离、目标物和安装空间选择规格，并按输出图接线。
- M12、M18、M30标准图示外壳长度分别54、75、66mm，长度可定制。
常见问题
BOD黄铜镀镍款光电开关的检测距离是多少？
BOD黄铜镀镍款按型号提供100、300、700、2000、4000mm等规格，需结合反射式或反馈反射式和安装螺纹选择。
BOD黄铜镀镍款可选择NPN或PNP输出吗？
BOD黄铜镀镍款可选NK/NH表示NPN常开/常闭，PK/PH表示PNP常开/常闭。
BOD黄铜镀镍款的供电与响应时间是多少？
BOD黄铜镀镍款额定电压DC10～36V，额定电流300mA，响应时间8.2ms。
BOD黄铜镀镍款采用什么外壳？
BOD黄铜镀镍款采用黄铜镀镍。型号材质位为H。
资料下载
BOD 系列选型资料（含不同材质配置）
中文 · PDF · 1 页 · 0.37 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
