产品概述

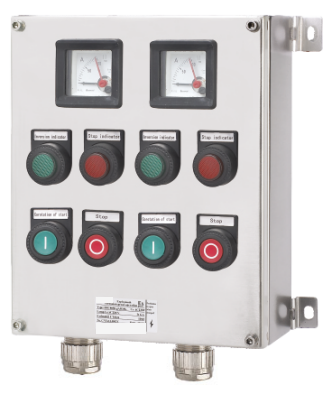

SZBX02-C（316L不锈钢）防爆控制箱用于危险场所设备就地操作、状态指示及仪表显示，可配置按钮、转换开关、信号灯、电位器和电流表。提供挂式控制箱和立式操作柱，防护等级IP66，防腐等级WF2。 图片为系列外观参考。
外壳材质
316L不锈钢
额定电流
6 / 10 / 16A
安装方式
挂式 / 立式
防护 / 防腐
IP66 / WF2
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按具体配置的防爆标志和温度组别选型。
- 用于化工、炼油、石油开采、海洋石油平台及油轮等场所，可在户内或户外安装。
产品特点
- 316L不锈钢板制外壳；不锈钢外露紧固件。
- 增安型外壳内装防爆控制按钮、转换开关、信号灯、电位器、电流表等元件及接线端子。
- 内部元件采用带定位的导轨式安装结构，便于安装与检修。
- 壳体与壳盖采用聚氨酯现浇发泡或硅橡胶密封条。
- 急停按钮可按要求配防误操作机构及挂锁装置。
- 可按要求配置内置不锈钢合页；外露紧固件采用不锈钢防掉式结构。
型号选择
- 选择外壳代号03、07、11、15、19或21，按操作元件数量与面板布局确定箱体规格。
- A表示控制按钮及数量，B表示电流表及数量，D表示指示灯及数量，K表示开关及数量；未安装的元件不注。
- G表示挂式，L表示立式，C为国内销售代号；需要内置合页时在订购要求中注明。
- 提供控制原理图和面板布局，明确电流表量程、按钮功能、指示灯颜色、转换开关档位及接线端子需求。
- 本页为316L不锈钢版本，防腐等级WF2；控制和指示元件的电气参数按对应配置选择。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 316L不锈钢 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电压 | ≤AC415V；≤DC250V |
| 额定电流 | 6A、10A、16A，按元件配置 |
| 使用类别 | AC-15、DC-13 |
| 进线口螺纹 | M16-M63；G1/2-G2 |
| 防护等级 | IP66 |
| 防腐等级 | WF2 |
| 环境温度配置 | 下限-40℃，上限+40℃、+45℃、+55℃或+60℃，按具体配置 |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
提示：表格可左右滑动查看完整参数。
| 外壳代号 | 箱体宽×高（mm） | 箱体深度（mm，不含操作头） | 方案示例 |
|---|---|---|---|
| 03 | 150×180 | 95 | 301-305 |
| 07 | 150×240 | 95 | 701-706 |
| 11 | 180×290 | 95 | 1101-1106 |
| 15 | 260×290 | 95 | 1501-1504 |
| 19 | 260×360 | 95 | 1901-1902 |
| 21 | 360×360 | 95 | 2101-2104 |
| 21高体 | 360×360 | 152 | 2501-2504 |
提示：表格可左右滑动查看完整参数。
| 操作头 | h（mm） |
|---|---|
| 表框 | 11 |
| 标准型按钮 | 20.5 |
| 双按钮 | 21.5 |
| 按钮带钥匙 | 38（62） |
| 紧急自锁按钮 | 40 |
| 蘑菇头按钮 | 32 |
| 蘑菇头带钥匙 | 45（69） |
| 信号灯 | 23.5 |
| 带灯按钮 | 20.5 |
| 控制开关S1、S3 | 40 |
| 控制开关S2 | 42 |
| 电位器（单圈） | 27 |
| 电位器（多圈） | 40.5 |

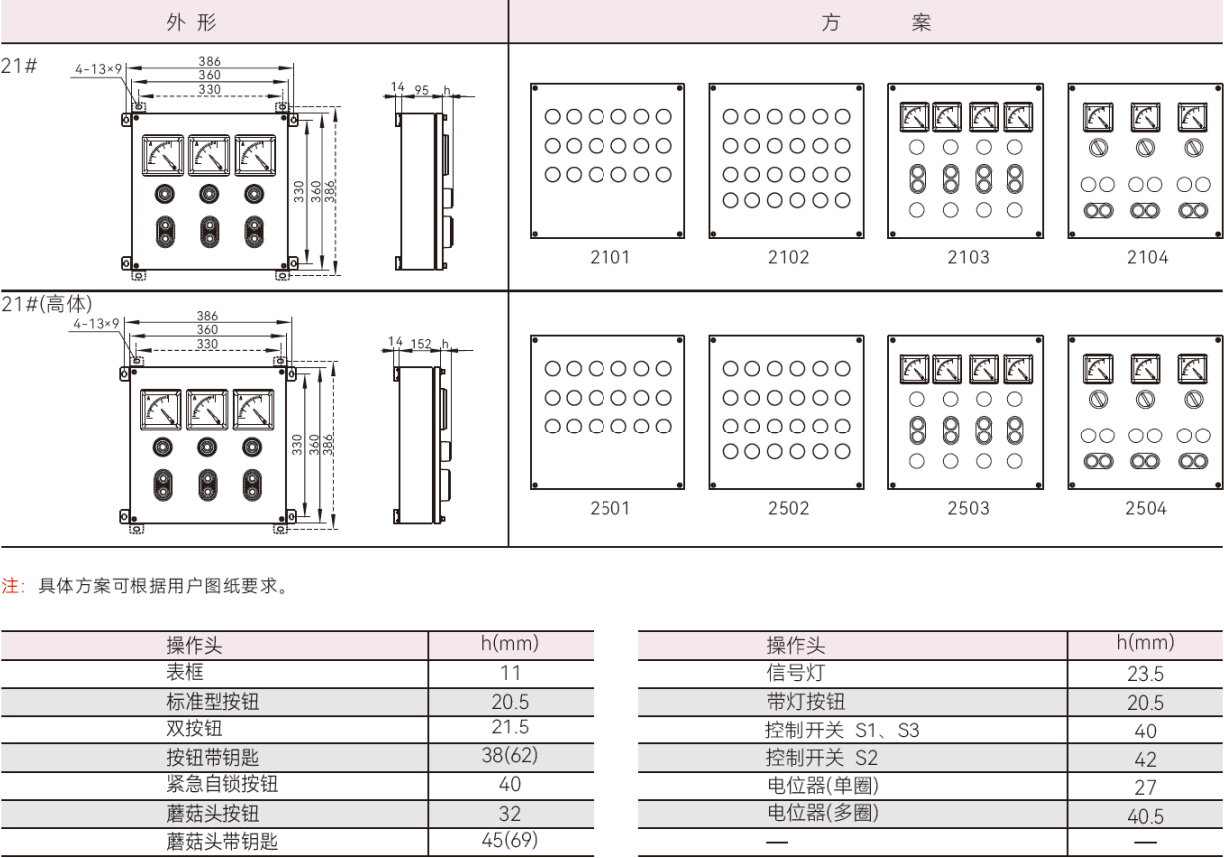

外形与安装
图片为系列外观参考，本页产品材质为316L不锈钢。

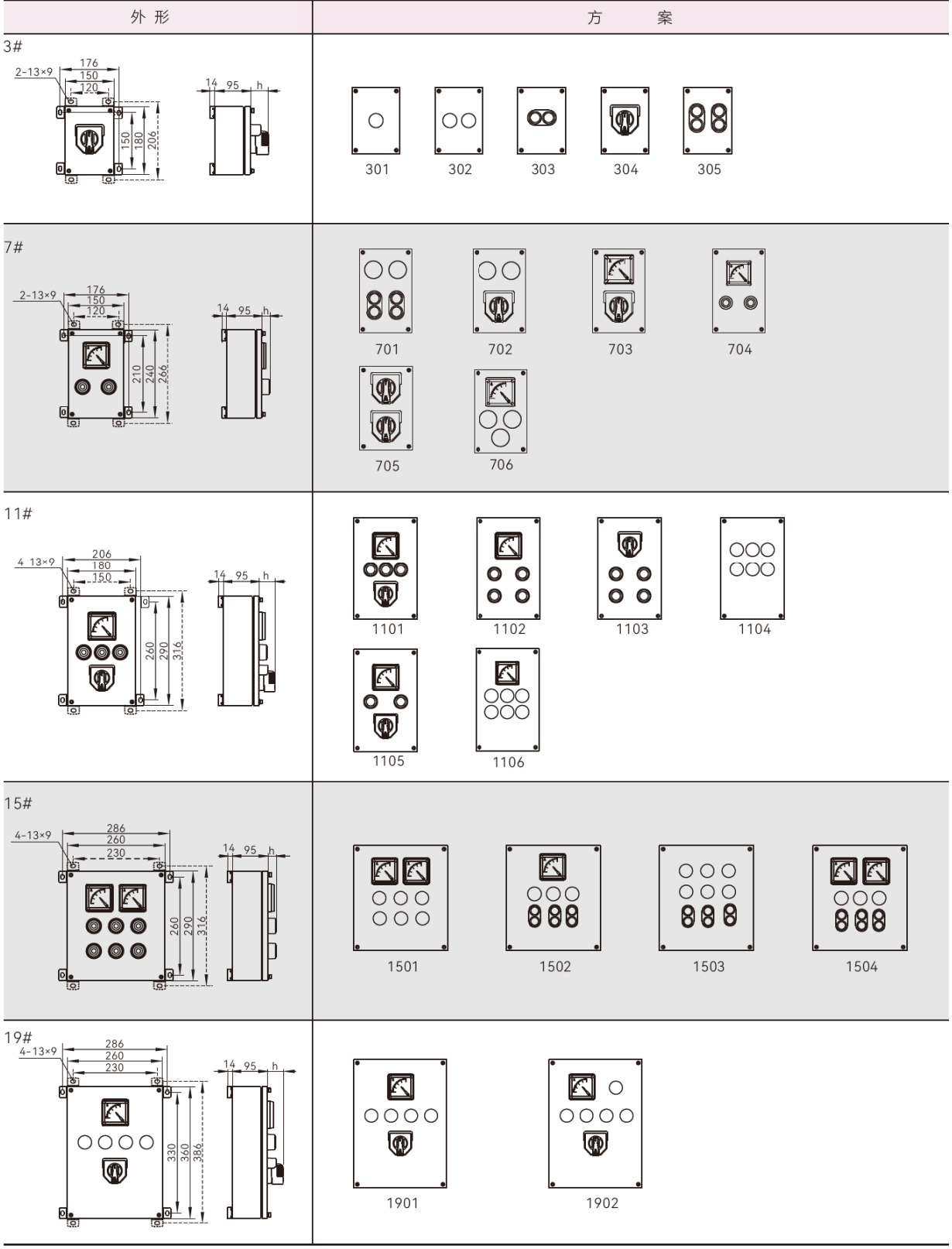

- 挂式箱体安装孔位按外壳代号选择；面板操作头的突出高度h随元件类型不同，需额外预留操作空间。

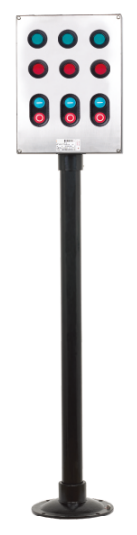

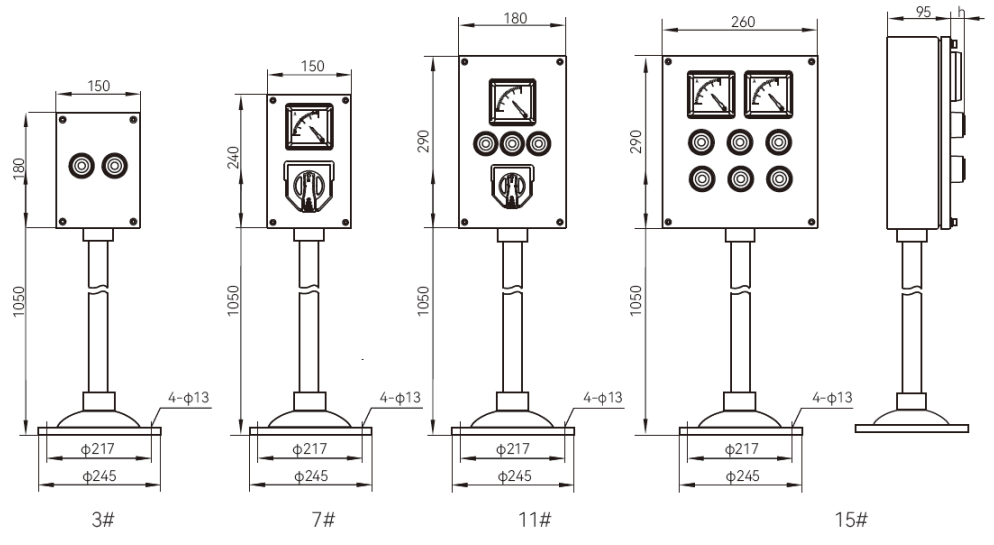

- 立式示例提供03、07、11、15外壳，箱体下方支撑段高度1050mm，底座外径φ245mm，安装孔分布圆φ217mm，4个φ13mm孔。
- 进出线口常规配置为BDM-7电缆夹紧密封接头，可按电缆与现场要求选择其他引入装置。
- 图示为面板和外形方案，具体布置按电气原理图及安装图。
常见问题
SZBX02-C（316L不锈钢）可以做成立式操作柱吗？
SZBX02-C（316L不锈钢）支持挂式和立式两种安装方式。G表示挂式，L表示立式，立式方案需同时选择操作箱规格与立柱安装条件。
SZBX02-C（316L不锈钢）能配置哪些控制元件？
SZBX02-C（316L不锈钢）可配置控制按钮、转换开关、信号灯、电位器、电流表及接线端子，按原理图和面板布局组合。
SZBX02-C（316L不锈钢）的合页和急停挂锁是固定配置吗？
SZBX02-C（316L不锈钢）的内置不锈钢合页、急停防误操作机构和挂锁装置均按要求配置，订购时应注明。
SZBX02-C（316L不锈钢）版本的防护、防腐等级是多少？
SZBX02-C（316L不锈钢）版本防护等级为IP66，防腐等级为WF2。
资料下载
以下为本系列选型资料，包含系列配置。本页产品为316L不锈钢版本，按本页材质及参数选型。
SZBX02-C 不锈钢防爆控制箱（操作柱） 系列选型资料
中文 · PDF · 3 页 · 0.76 MB
上海鑫中兴不锈钢及钢制防爆电器选型总册
中文 · PDF · 17 页 · 4.14 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
