产品概述
BM(D)X□不锈钢防爆照明动力配电箱采用不锈钢焊接外壳，用于危险场所照明、动力回路的分配与控制，可按2至12支路配置总开关、分路保护和控制元件。51、52设计代号分别对应IIB、IIC配置，提供复合型与隔爆型结构。
主图为系列外形示意，本款外壳材质为不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
不锈钢
回路数量
2–12支路
结构选择
复合型 / 隔爆型
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 采用模块化回路组合，可按配电系统图配置断路器、交流接触器、热继电器、电涌保护器、电动机保护器、仪表及控制元件。
- 复合型结构将隔爆电器箱与增安接线箱组合；也有隔爆型结构，按现场防爆等级及回路方案选配。
- 可按配电系统图组成照明动力配电、电磁启动或软启动方案。
- 操作手柄可选挂锁或适用于低温场合的金属手柄，壳盖可按要求配置铰链。
型号选择
- 本款为不锈钢外壳，询价与订单中注明“BM(D)X□、不锈钢”及具体配置。
- 用M表示照明、D表示动力；选择51（IIB）或52（IIC），再给出支路数量和各支路电流。
- 需要总开关时标注K及其额定电流，同时提交配电系统图、所需保护和控制功能。
- 电流、温度组别和结构需按同一配置选定；不能将系列最大电流直接套用到每个支路。
- 按电缆外径选择引入口螺纹及密封组件；选WF2、金属手柄等配置时在订单中注明。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢焊接 |
| 气体防爆标志（复合型） | Ex db eb IIB T6/T5/T4 Gb；Ex db eb IIC T6/T5/T4 Gb |
| 气体防爆标志（隔爆型） | Ex db IIB T6/T5 Gb；Ex db IIC T6/T5/T4 Gb |
| 粉尘防爆标志（复合型） | Ex tb IIIC T80℃/T95℃ Db |
| 粉尘防爆标志（隔爆型） | Ex tb IIIC T80℃/T95℃/T130℃ Db |
| 交流额定电压 | AC24、36、110、220、230、240、380、415、500、690V |
| 直流额定电压 | DC24、36、110、220V |
| 支路数 | 2、4、6、8、10、12 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度配置 | 下限-40℃或-20℃，上限+40℃或+55℃；按具体配置选定，不将所有组合通用化。 |
提示：表格可左右滑动查看完整参数。
| 结构 | 主回路额定电流（A） | 支路额定电流（A） |
|---|---|---|
| 复合型 | ≤32 / ≤63 / ≤400，按配置 | ≤25 / ≤50 / ≤350，按配置 |
| 隔爆型 | ≤225 / ≤400，按配置 | ≤200 / ≤350，按配置 |
提示：表格可左右滑动查看完整参数。
| 螺纹规格 | 电缆外径（mm） |
|---|---|
| M20×1.5 / G1/2 | φ7–10 |
| M25×1.5 / G3/4 | φ9–14 |
| M32×1.5 / G1 | φ11–18 |
| M40×1.5 / G1¼ | φ14–23 |
| M50×1.5 / G1½ | φ17–30 |
| M63×1.5 / G2 | φ24–38 |
| M75×1.5 / G2½ | φ30–42 |
| M90×1.5 / G3 | φ38–55 |
| M115×1.5 / G4 | φ42–75 |
外形与安装
- 可采用钢管或电缆布线，按引入口方向、电缆外径及开盖范围预留安装和维护空间。

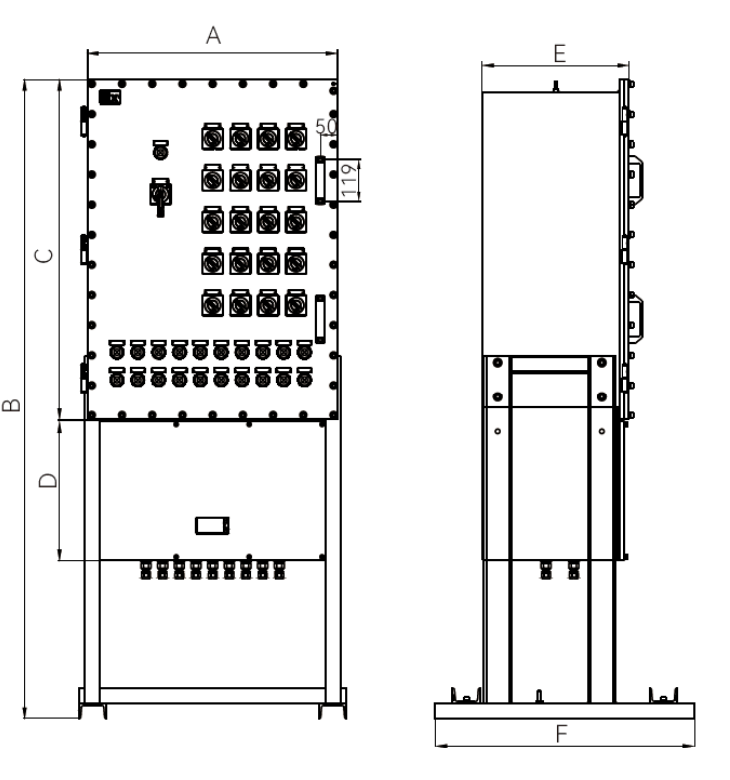

- 主图为不锈钢外壳的立式软启动方案示意，面板元件和A–F尺寸随配电系统图及安装要求确定。
- 照明配电、电磁启动和软启动采用各自的面板及引入口布局，安装基础应与所订方案对应。
常见问题
BM(D)X□（不锈钢）的51和52有什么区别？
BM(D)X□ 不锈钢防爆照明动力配电箱的51设计代号对应IIB配置，52对应IIC配置。选型还需同时确定复合型或隔爆型结构、温度组别及粉尘标志。
BM(D)X□（不锈钢）可以同时配置总开关和多个分路吗？
BM(D)X□ 不锈钢防爆照明动力配电箱：可以。BM(D)X□提供2、4、6、8、10、12支路方案，需要总开关时在型号中标注K及总开关电流，各分路按负载配置。
BM(D)X□不锈钢配电箱能用于电动机软启动吗？
BM(D)X□不锈钢配电箱可按电气方案配置软启动器，并提供立式外形方案。选型时给出电机功率、电压、电流、启动方式及保护要求，按方案确定柜体尺寸。
