产品概述

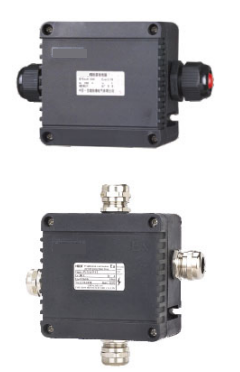

SZBH05聚酰胺防爆接线箱用于危险场所电缆线路连接，提供01、02两种壳体及端子排、A型开口压线端子选择。可配置增安或本安回路，电流、电压及允许环境温度按配置配套，防护等级IP66。
外壳材质
聚酰胺塑料
壳体型号
01 / 02
接线方式
端子排 / A型压线
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按相应防爆标志、温度组别及回路配置选型。
- 用于化工、炼油、石油开采、海洋石油平台、油轮等场所的户内、户外电气连接。
产品特点
- 聚酰胺塑料外壳具有耐高低温、耐腐蚀及抗冲击性能。
- 壳体与壳盖采用曲路密封，密封条可选聚氨酯现浇发泡或硅橡胶，具有防水、防尘性能。
- 默认内装接线端子排；A型内装开口压线式端子，便于按接线方式选择。
- 采用不锈钢外露防掉紧固件，使用电缆布线，按各侧方向安排进出线。
型号选择
- 型号以SZBH05起始，选择01或02壳体；采用开口压线端子时加A，默认端子排不加A。
- 填写端子数量、电流，以及D（上）、L（左）、X（下）、R（右）各侧通头数量与规格。
- 按回路选择增安或ia/ib本安配置，再核对对应额定电压、电流及环境温度；A型本安配置的温度上限为+45℃。
- 按01的2/3/4口或02的4/6/8口方案选择电缆入口，并核对接头适配电缆外径。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 聚酰胺塑料外壳。 |
| 普通回路气体防爆标志 | Ex eb IIC T6 Gb |
| 本安回路气体防爆标志 | Ex ia IIC T6 Ga 或 Ex ib IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.3、GB/T 3836.4、GB/T 3836.31 |
| 端子截面（多股线） | 4mm²；PE为2.5mm² |
| 端子截面（单股线） | 6mm²；PE为4mm² |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2为订购选项 |
提示：表格可左右滑动查看完整参数。
| 回路配置 | 额定电压 | 额定电流 | 允许环境温度 |
|---|---|---|---|
| 普通回路10A | ≤AC110V、≤DC110V | 10A | -40℃至+60℃ |
| 普通回路12A | ≤AC110V、≤DC110V | 12A | -40℃至+55℃ |
| 普通回路20A | ≤AC500V、≤DC220V | 20A | -40℃至+45℃ |
| 本安ia/ib常规配置 | ≤AC/DC36V | ≤5A | -40℃至+65℃ |
| 本安ia/ib的A型配置 | ≤AC/DC36V | ≤5A | -40℃至+45℃ |
提示：表格可左右滑动查看完整参数。
| 技术表对应配置 | 接线端子 |
|---|---|
| 普通回路配置 | 4×4mm²＋1PE |
| 本安回路配置 | 8×4mm²＋1PE |
提示：表格可左右滑动查看完整参数。

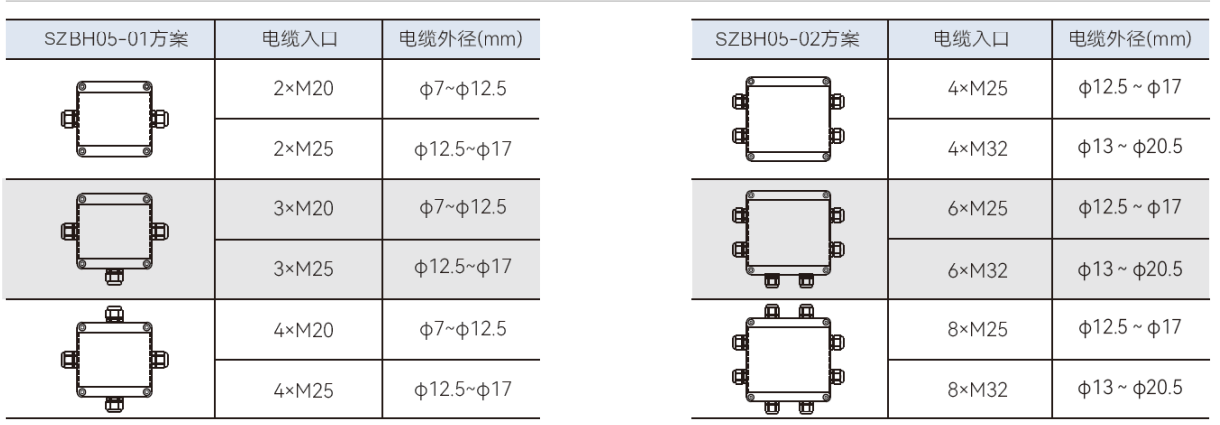

| 壳体方案 | 电缆入口数量与规格 | 适配电缆外径 |
|---|---|---|
| SZBH05-01 | 2×M20、3×M20或4×M20 | φ7-12.5mm |
| SZBH05-01 | 2×M25、3×M25或4×M25 | φ12.5-17mm |
| SZBH05-02 | 4×M25、6×M25或8×M25 | φ12.5-17mm |
| SZBH05-02 | 4×M32、6×M32或8×M32 | φ13-20.5mm |
提示：表格可左右滑动查看完整参数。

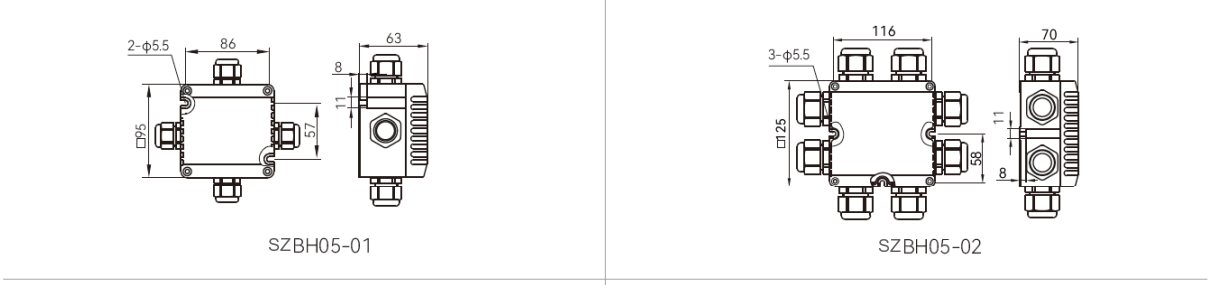

| 壳体方案 | 外形（不含接头，mm） | 安装孔 | 图示安装孔距（mm） |
|---|---|---|---|
| SZBH05-01 | 95×95×63 | 2-φ5.5 | 横向86、竖向57 |
| SZBH05-02 | 125×125×70 | 3-φ5.5 | 横向116、竖向68 |
外形与安装
- SZBH05采用电缆布线。01壳体深63mm、安装孔2-φ5.5；02壳体深70mm、安装孔3-φ5.5，进线接头另占外部空间。
- 默认端子排与A型开口压线端子按对应接线方案安装，导线截面与PE截面分别按多股线、单股线要求选择。
- 按上、下、左、右方位配置引入口，未用入口采用与所选结构相配的封堵方案。
常见问题
SZBH05的A型与默认配置有什么区别？
SZBH05默认配置为接线端子排，A型为开口压线式端子。本安A型配置的允许环境温度为-40℃至+45℃，选型时应同时核对回路类型。
SZBH05的20A配置可以在+60℃使用吗？
本页SZBH05的20A配置允许环境温度为-40℃至+45℃，额定电压为≤AC500V、≤DC220V；+60℃对应普通回路10A配置，不能直接用于20A配置。
SZBH05-01和SZBH05-02怎样选择进线口？
SZBH05-01提供2、3、4个M20或M25入口；SZBH05-02提供4、6、8个M25或M32入口。M20适配φ7-12.5mm，M25适配φ12.5-17mm，M32适配φ13-20.5mm电缆。
资料下载
SZBH05 聚酰胺防爆接线箱 产品资料
中文 · PDF · 2 页 · 0.42 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
