隔爆型结构
资料描述采用隔爆型结构，但两组防爆标志未对应到具体I-IV型号，不能自行分配温度组别。
SZBD 8221系列防爆LED灯
防爆LED灯圆形系列 · 专业防爆电气设备
SZBD 8221 系列 · 工业防爆照明
四种结构规格先按功率分档，再核对防爆标志与安装条件

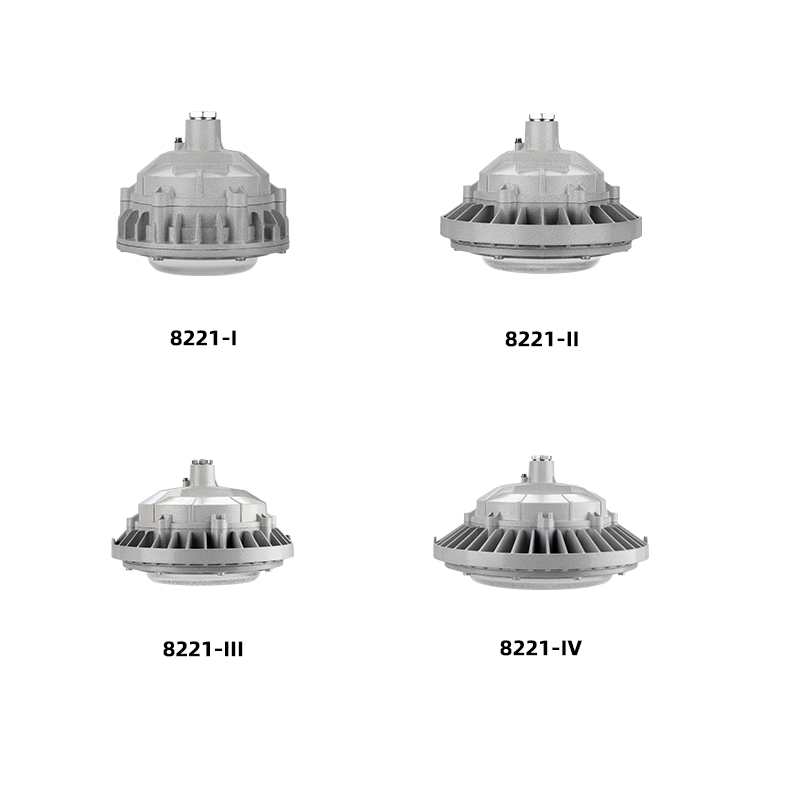

SZBD 8221系列包含I、II、III、IV四种结构规格，资料功率按型号分档列示为5-36W、40-70W、80-120W和130-150W。选型时先确定结构规格与准确功率，再确认供电电压、防爆标志、安装方式、电缆引入口、防腐要求及项目所需证书。
4种结构规格
资料：IP66
资料光效：≥130 lm/W
铝合金外壳
4
种结构规格
5-150W
按型号分档列示
≥130 lm/W
资料列示光效
IP66
资料列示防护等级
型号对比与选型
四种结构规格对应不同功率、重量、灯体尺寸和安装范围。尺寸为PPT图示标注值，原资料没有写明单位；A、B为安装示意中的参数，不是灯体外形长宽。
提示：表格可左右滑动查看完整参数。
| 结构规格 | 资料功率 | 重量 | 灯体图示值 | 安装图示值 | 资料列示安装方式 |
|---|---|---|---|---|---|

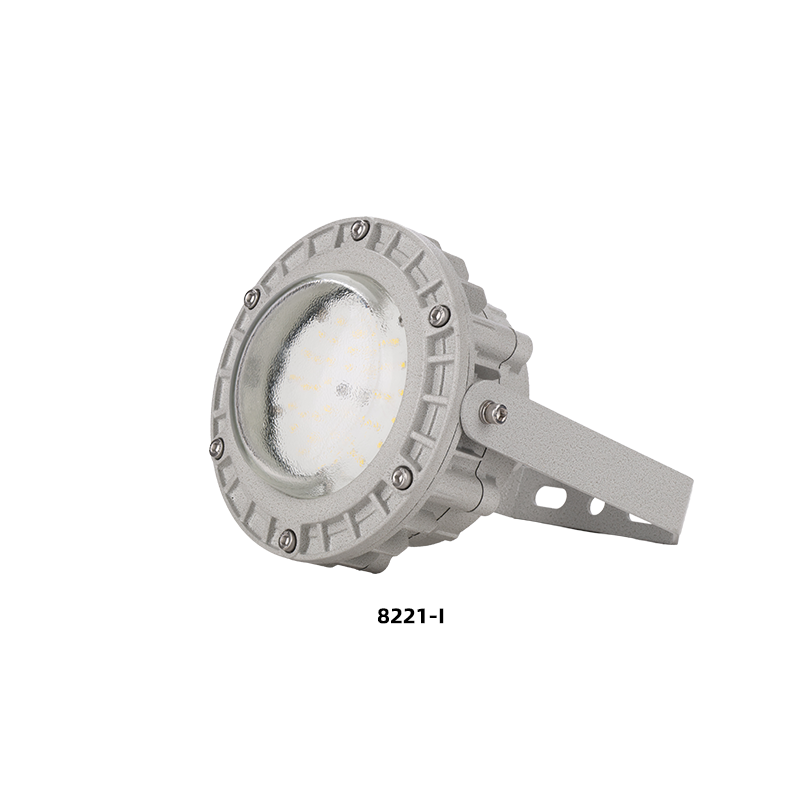

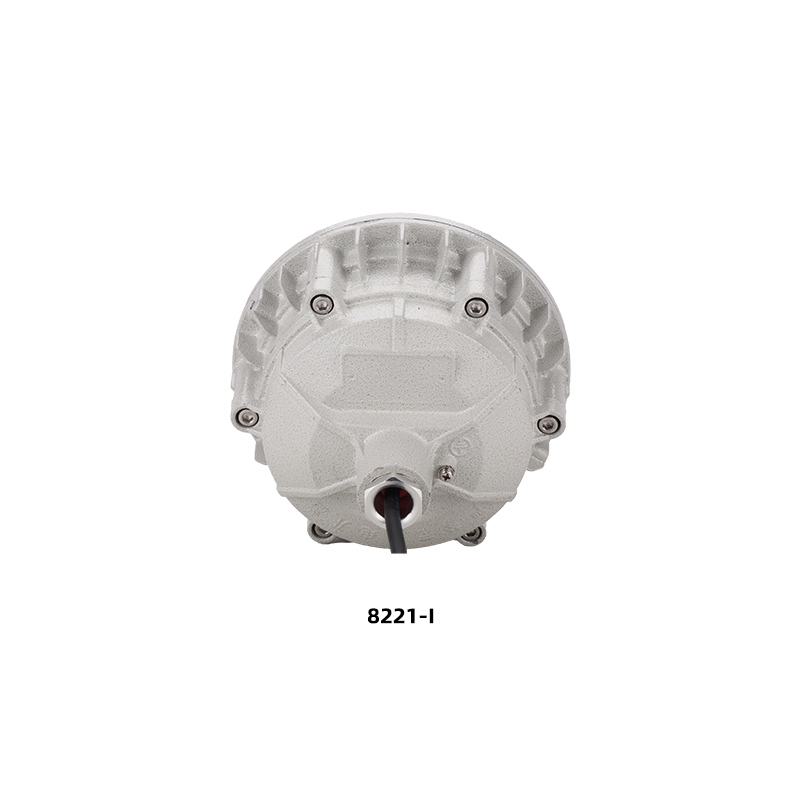

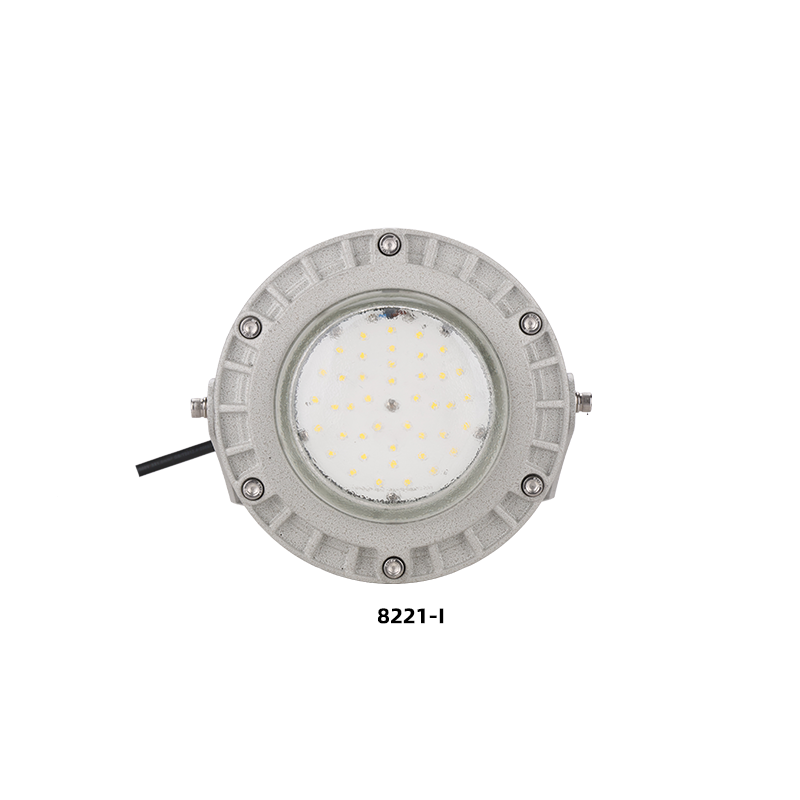

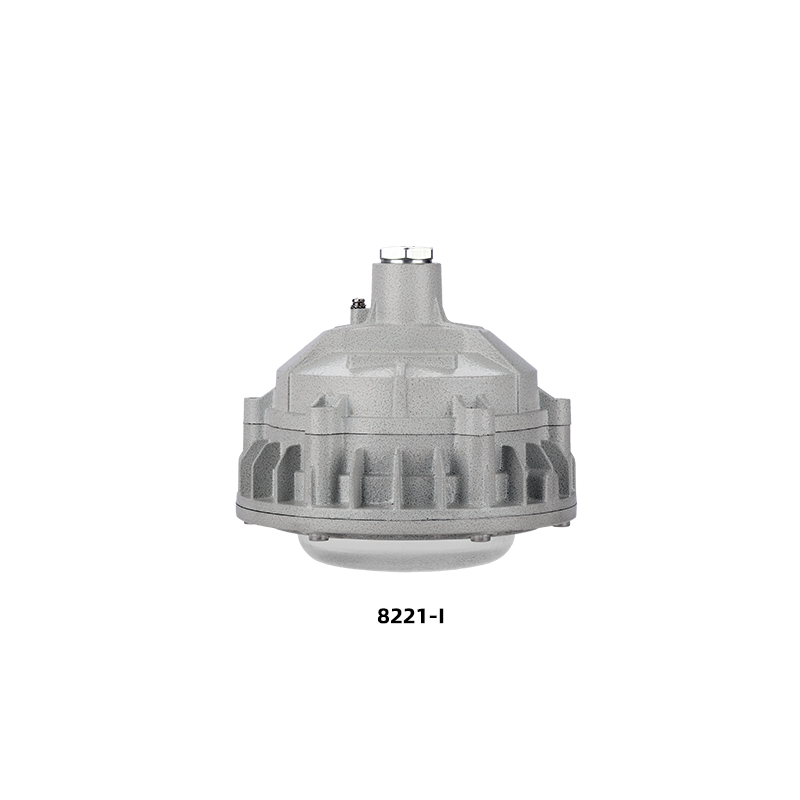

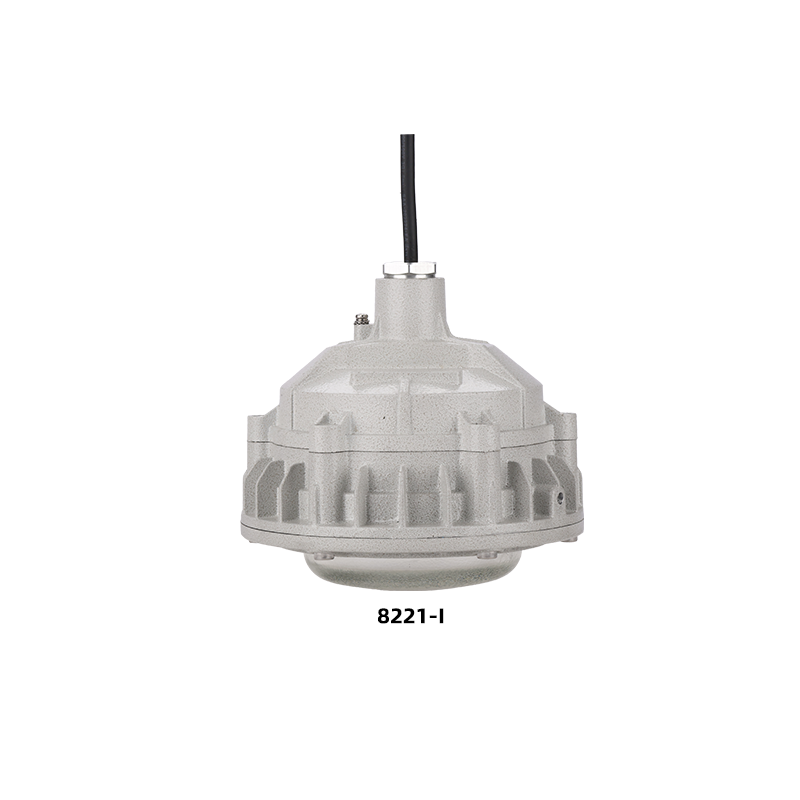

| 8221-I | 5-36W | 2.3kg | Φ174；H158 | 总宽198；A=266；B=70 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

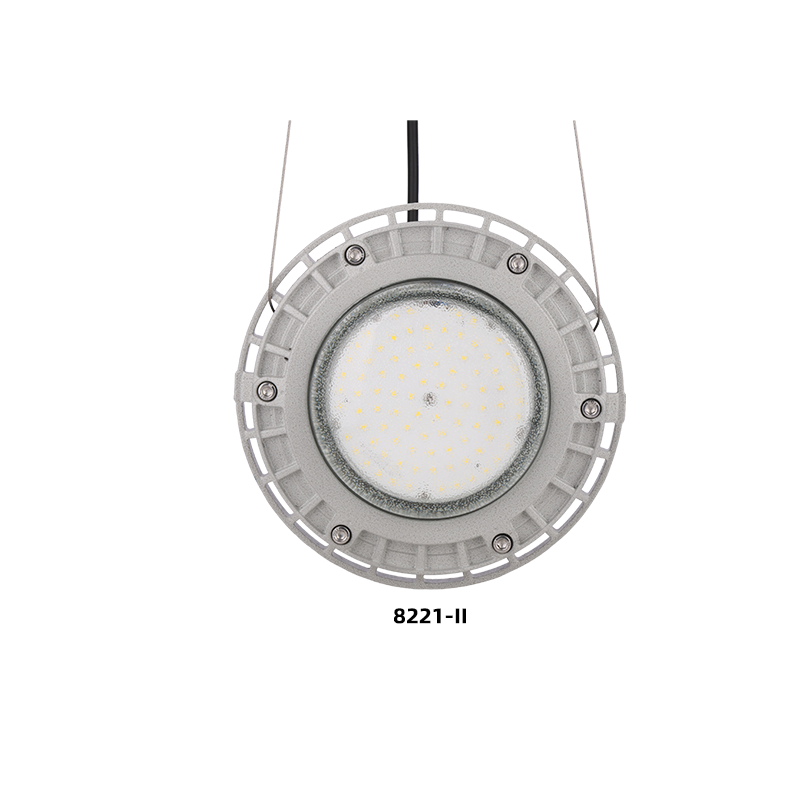

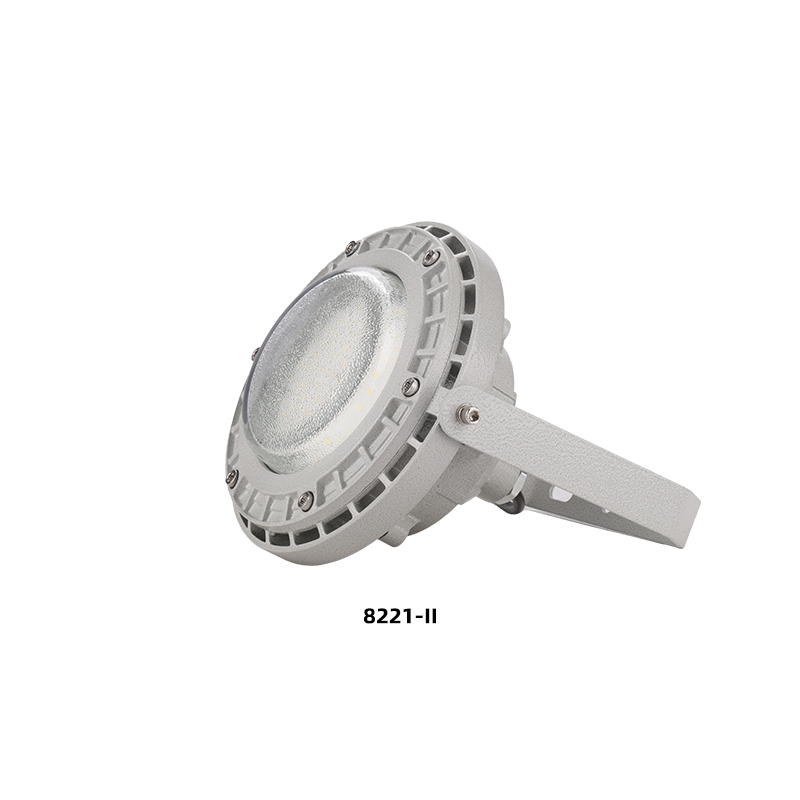

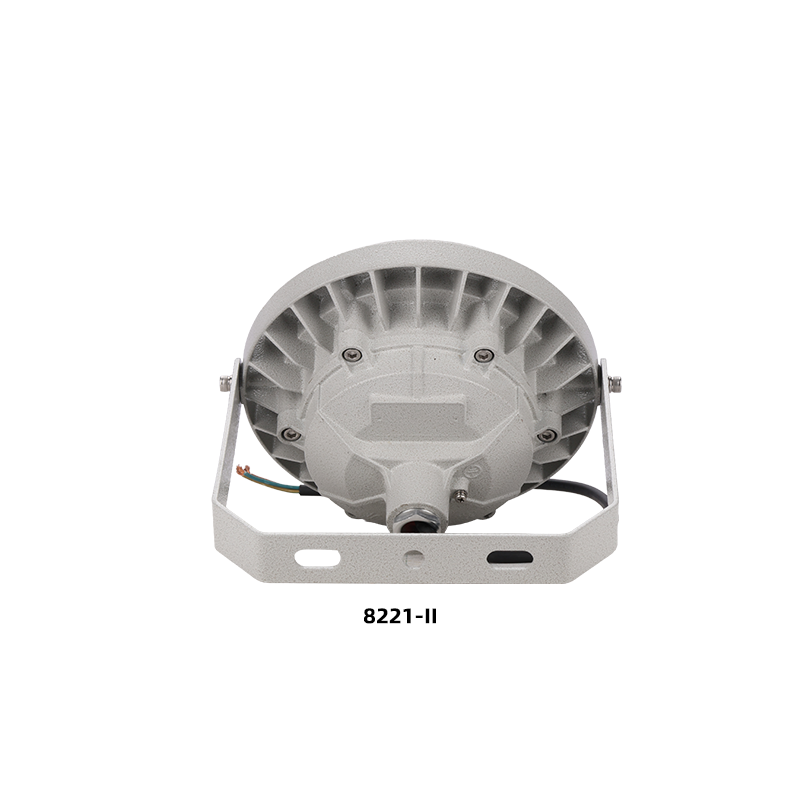

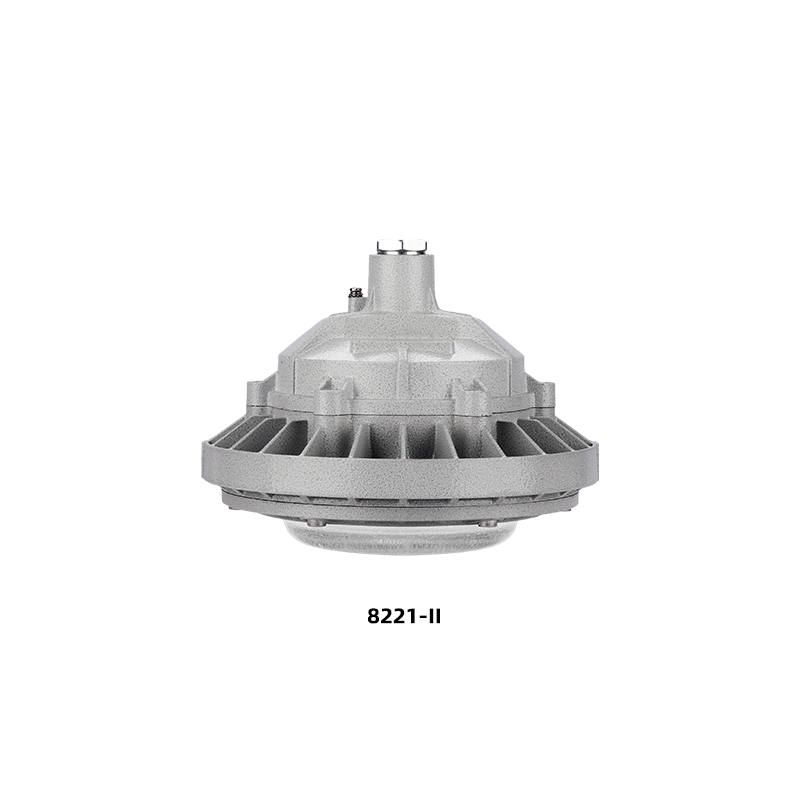

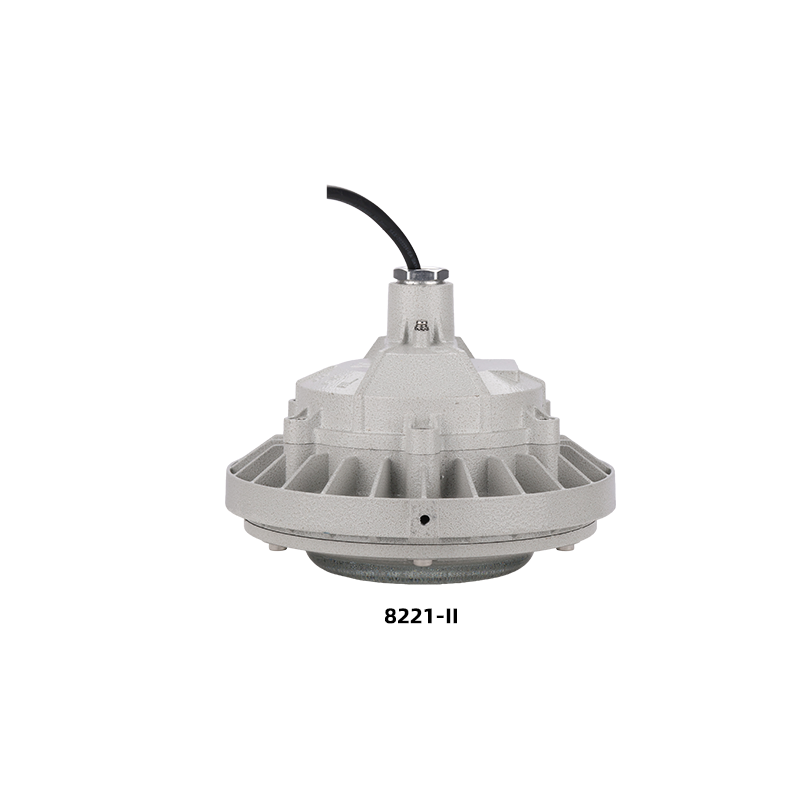

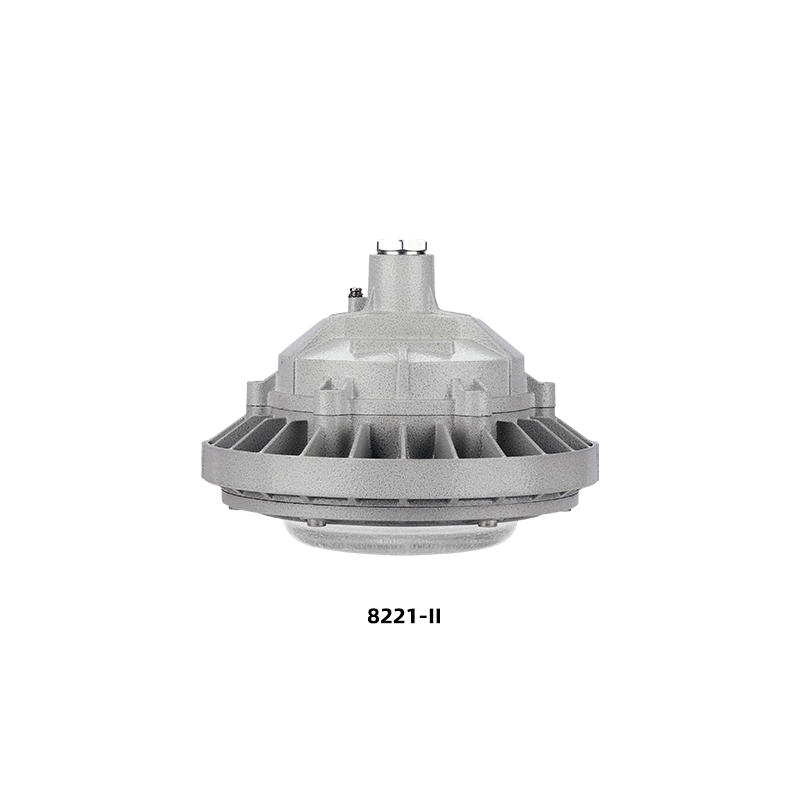

| 8221-II | 40-70W | 2.9kg | Φ215；H163 | 总宽239；A=267；B=102 | 吸顶、吊杆、壁式、支架、护栏、法兰 |

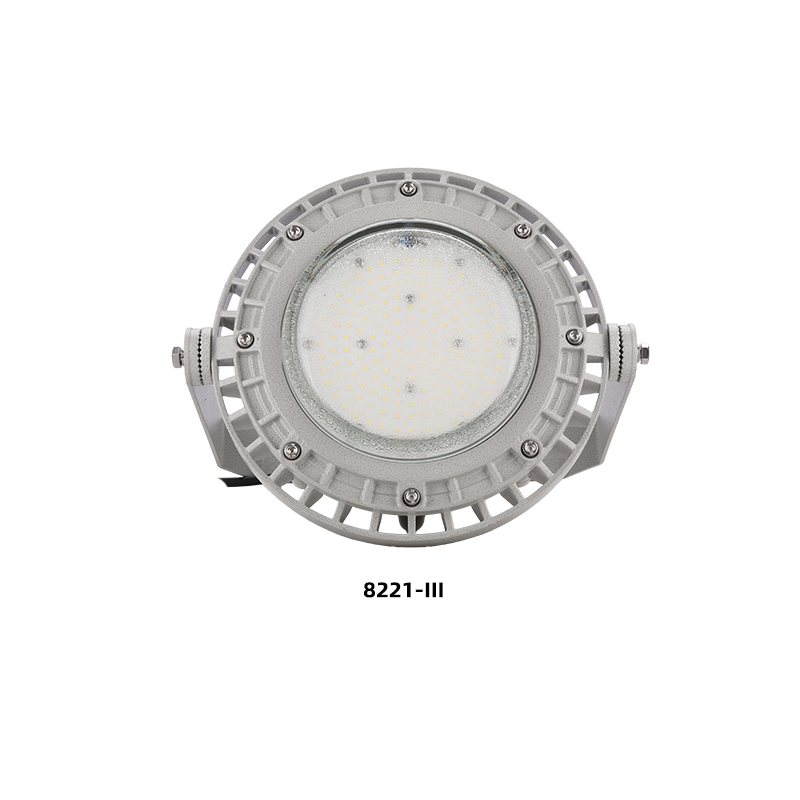

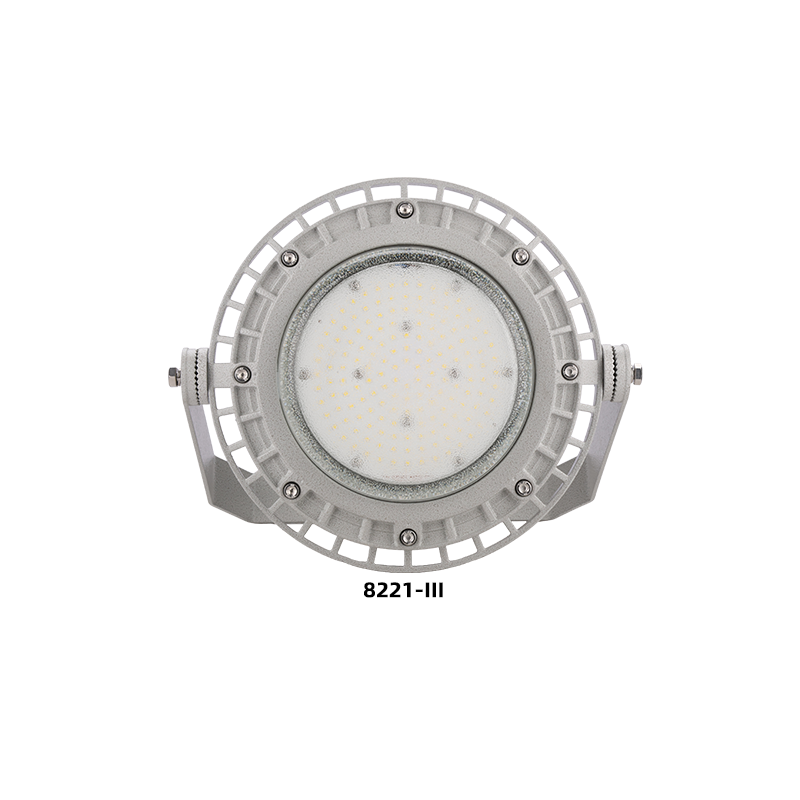

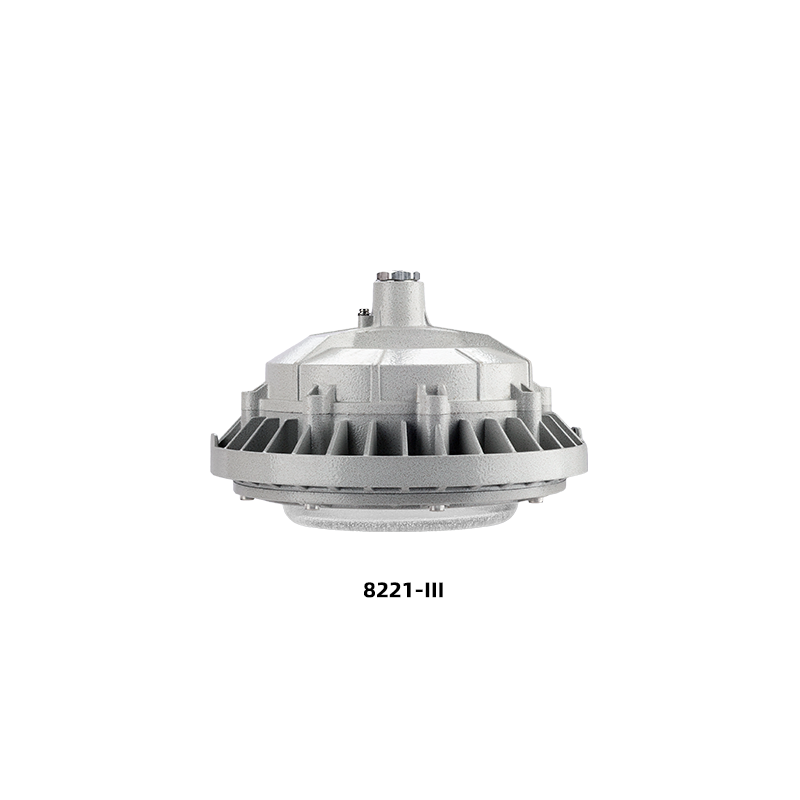

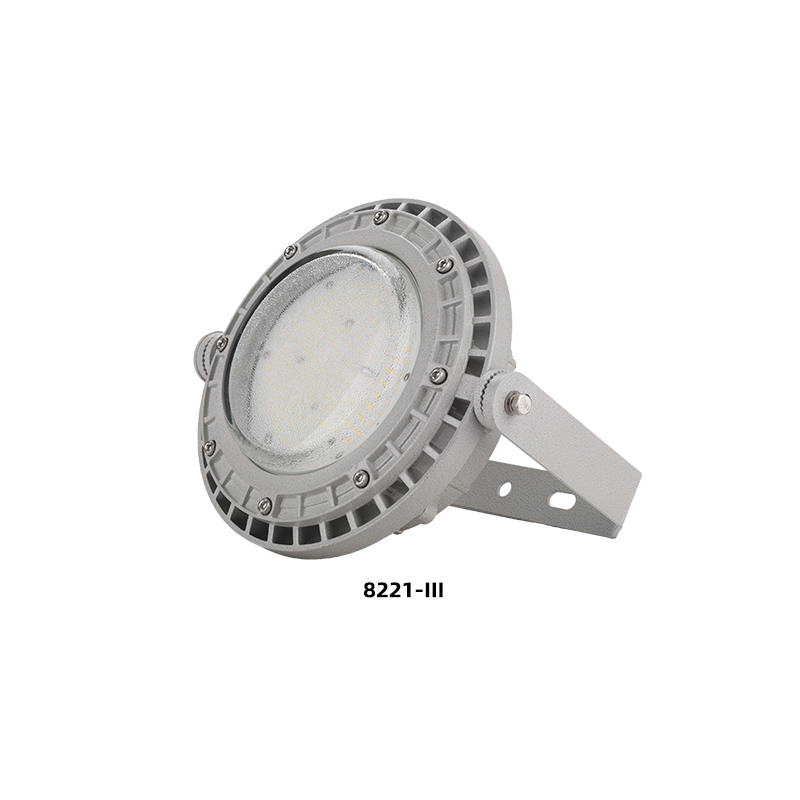

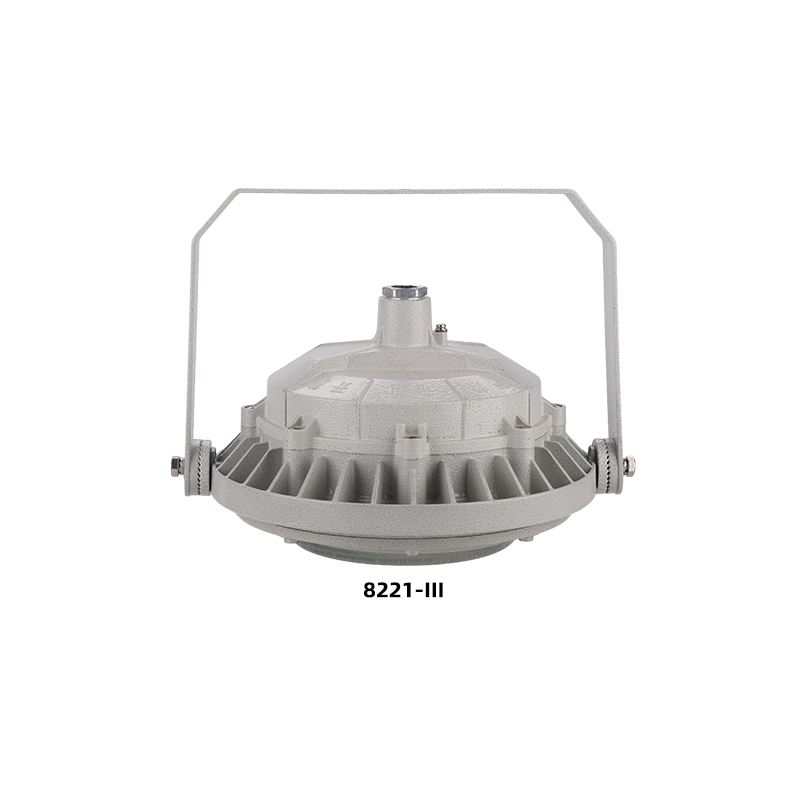

| 8221-III | 80-120W | 4.3kg | Φ260；H173 | 总宽297；A=284；B=110 | 吸顶、吊杆、支架 |

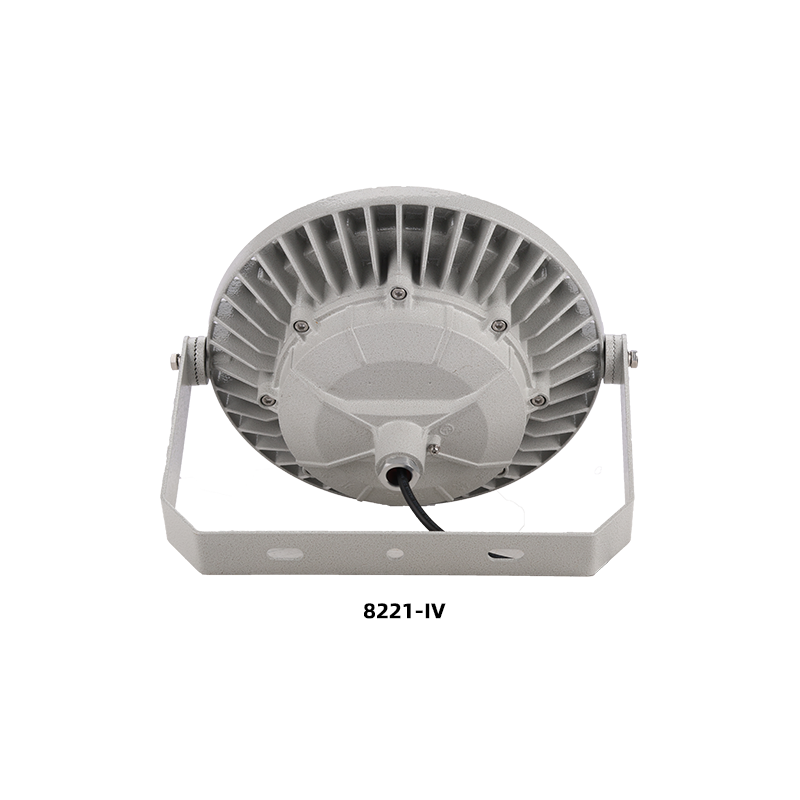

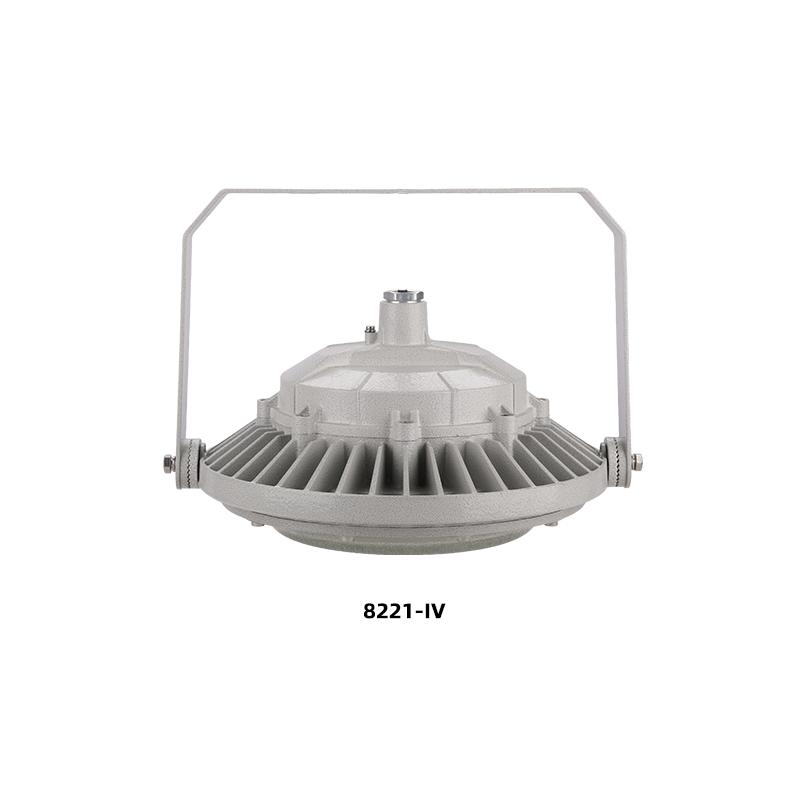

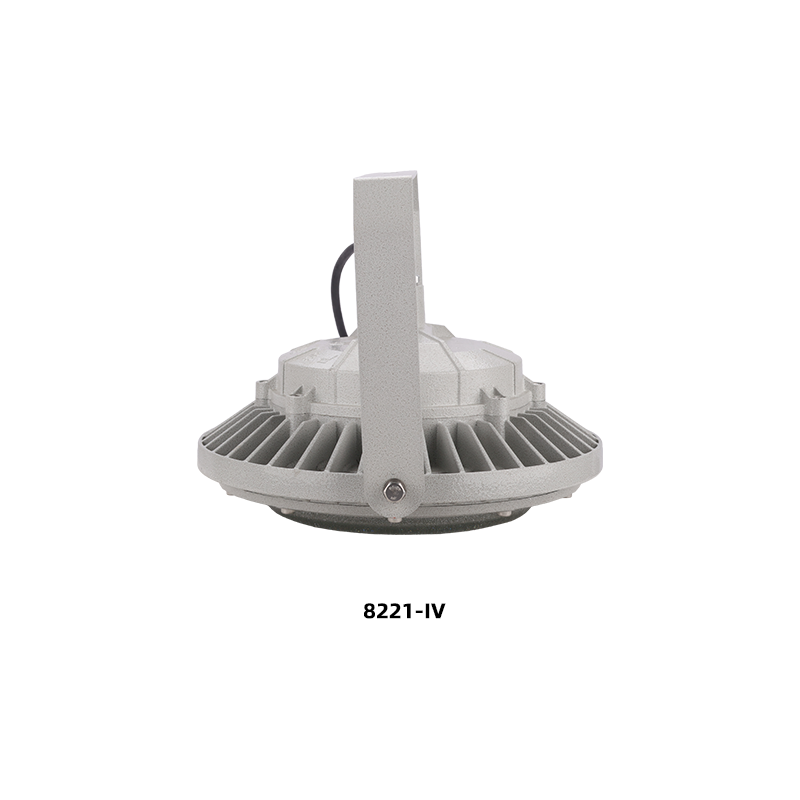

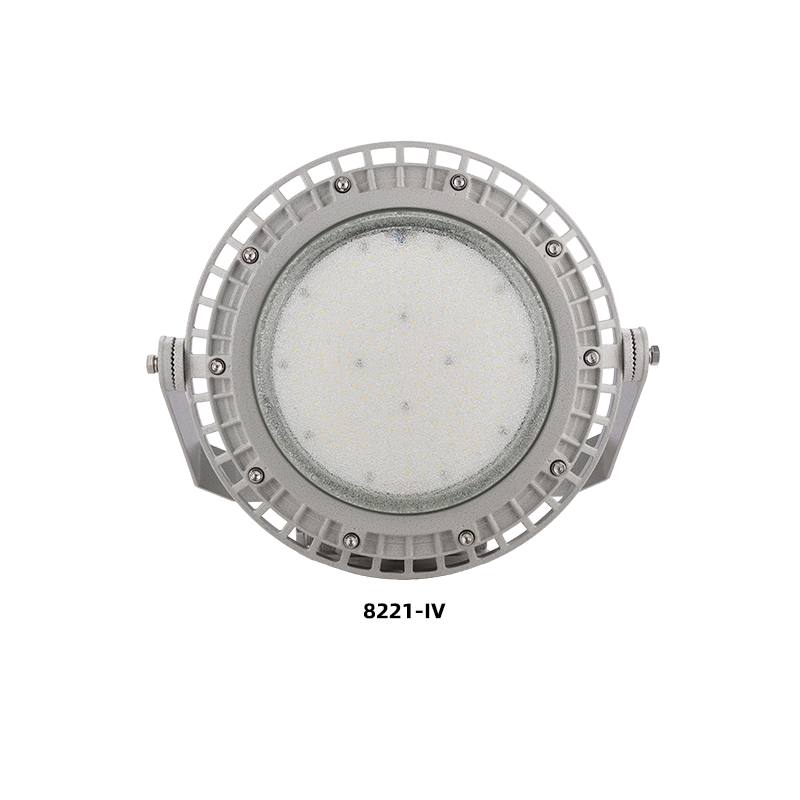

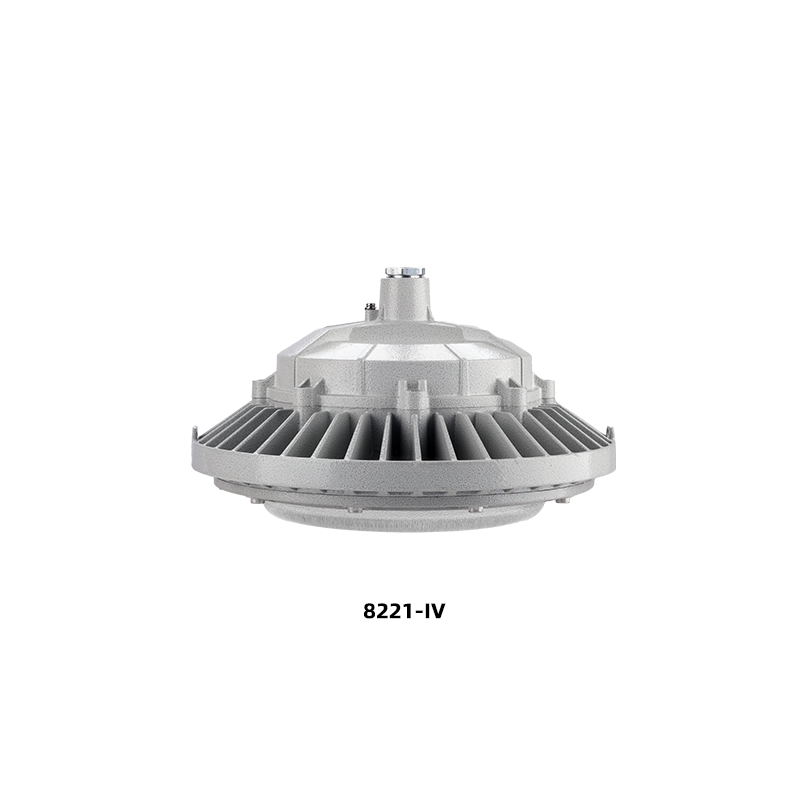

| 8221-IV | 130-150W | 5.9kg | Φ305；H178 | 总宽342；A=289；B=150 | 吸顶、吊杆、支架 |
功率与尺寸提示：5-150W是四个型号的分档范围，并非任意连续可选；尺寸图未标明单位和公差，不能直接用于施工开孔或安装放样。
系列共用参数
提示：表格可左右滑动查看完整参数。
| 资料列示执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.31；IEC 60079-0、IEC 60079-1、IEC 60079-31。资料未给年份和证书编号 |
|---|---|
| 资料列示电压 | AC220V、DC220V、AC36V、ADC36V、AC24V、DC24V，要求下单注明。PPT原文“ADC36V”含义不明 |
| 光源、光效与配光 | LED光源；资料列示光效≥130 lm/W、配光角115°。各功率实际光通量及IES、LDT未提供 |
| 防爆标志原文 | Ex db IIC T6 Gb；Ex tb IIIC T80°C Db。另列Ex db IIC T5 Gb；Ex tb IIIC T95°C Db。两组与I-IV型号的对应关系未说明 |
| 防护与防腐 | IP66；资料列示WF1，WF2为定制项 |
| 电缆引入口 | M25×1.5，资料列示适配8-14mm电缆。安装附件中的G3/4吊管不能替代产品引入口规格 |
| 壳体、透明件与紧固件 | 铝合金外壳、钢化防眩玻璃、不锈钢外露紧固件；资料列示玻璃抗4J冲击 |
结构、材料与适用边界
铝合金外壳
资料列示铝合金外壳与抗UV、防腐蚀静电粉末涂装，未提供铝合金牌号、涂层厚度或标准颜色。
钢化防眩玻璃
资料列示钢化防眩玻璃并标称抗4J冲击，但未提供玻璃厚度、检测报告或完整试验条件。
光源资料边界
PPT把LM-80表述用于LED光源，但未附品牌、报告编号或覆盖范围，不能解释为整灯已取得LM-80认证。
危险区域适用边界源资料列示气体危险区域1区、2区，粉尘危险区域21区、22区，以及IIA、IIB、IIC和T1-T6等范围。具体项目能否使用，必须以所选配置的产品铭牌、防爆证书、环境介质、温度组别及项目规范为准，网页参数不能代替证书判断。
安装与项目确认
I、II型资料列示吸顶、吊杆、壁式、支架、护栏和法兰安装；III、IV型列示吸顶、吊杆和支架安装。由于不同页面对支架代号及壁式30°、90°代号的定义互相冲突，本页只展示中文安装方式，不自动生成完整型号后缀。
安装附件
资料展示吊管、防爆接线盒、防爆活接头、弯管、吊链、立杆、U型管夹、填料函及安装支架等附件，但未说明是否全部标配。
施工前确认
确认承载结构、检修空间、安装方式、准确孔位、进线位置、电缆外径、附件供货范围及带单位确认图纸，再由具备资质人员按项目规范施工。
询价前请确认10项信息
提供以下条件后，才能核对具体型号、功率、防爆标志、供电、安装结构和附件。
- 8221-I、II、III或IV
- 准确功率，不用笼统范围代替
- 危险区域、介质和温度组别
- 供电电压与“ADC36V”含义确认
- 防爆标志与证书对应关系
- 中文安装方式及现场承载条件
- M25×1.5引入口及电缆外径
- WF1或WF2防腐要求
- 证书、铭牌和验收资料要求
- 数量、交期、包装与质保
常见问题
四种结构规格主要区别是什么？
主要区别是功率分档、灯体尺寸、重量及资料列示的安装范围。先按准确功率筛选，再核对环境、防爆标志和安装条件。
5-150W之间是否都能任选？
不能。资料按I至IV四种结构规格分档列示，中间存在未覆盖区间，必须按具体型号和订单确认。
每个型号对应哪一组防爆标志？
本次PPT列出T6/T80°C与T5/T95°C两组标志，但未映射到具体I-IV型号，必须依据对应铭牌、防爆证书和订货配置确认。
“ADC36V”是否表示AC/DC36V？
不能据此判断。“ADC36V”是PPT原文写法，含义不明，必须在选型和下单前向技术人员确认。
为什么页面不直接给出安装代号？
PPT中支架代号存在K/Z差异，B1/B2的壁式30°与90°定义也相反，直接拼接可能造成错误，因此只展示中文安装方式。
图示尺寸能否直接用于施工开孔？
不能。本次尺寸图未写明单位和公差，施工前必须取得带单位、孔位、公差和安装界面的确认图纸。
网页参数能否替代防爆证书？
不能。网页用于初步选型，最终以对应配置的产品铭牌、防爆合格证、确认图纸、BOM和项目技术文件为准。
