产品概述

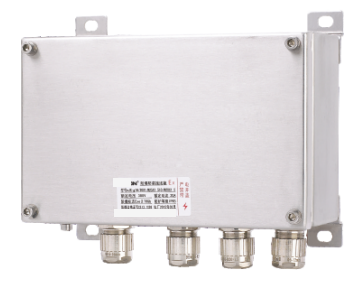

SZBH02-SC（304不锈钢）防爆接线箱用于危险场所的电缆连接与分线，可按端子截面、端子数量及引出口方向选择箱体。增安型额定电压不高于AC690V/DC220V、电流不大于400A；本安型不高于AC/DC36V、5A，可选合页、转锁和挂锁装置。 图片为系列外观参考。
增安型电压
≤AC690V / DC220V
增安型电流
≤400A
本安型电气上限
≤AC/DC36V、≤5A
防护等级
IP66
适用范围
- 用于化工、炼油、石油开采、海洋石油平台和油轮等场所的接线与分线，适合户内、户外及腐蚀性气体环境。
- 增安型与本安型需按各自气体和粉尘防爆标志匹配区位；涉及0区或20区时，须选用相应Ga或Da保护级别及完整本安系统配置。
产品特点
- 增安型不锈钢外壳可按工作电流、端子数量与出线口数量选取箱体规格。
- 壳盖接合处配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。

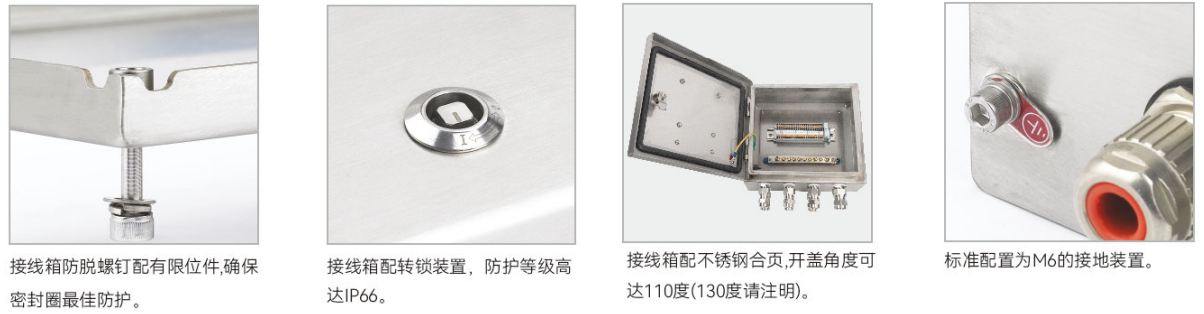

- 不锈钢外露紧固件采用防掉式结构；防脱螺钉配限位件，保护密封圈。

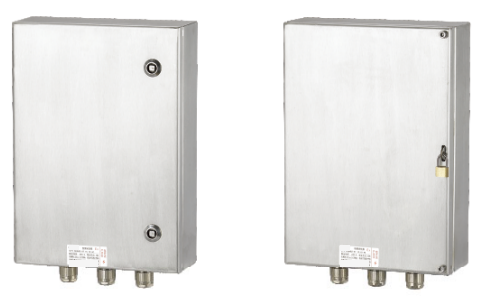

- 可选不锈钢合页、转锁或挂锁；带合页配置的常规开盖角度为110°，130°需订购时注明。
- 标准接地装置为M6，可采用钢管或电缆布线。
型号选择
- 本页采用304不锈钢外壳，防腐等级WF1；订购时将材质与端子、进线方案一并注明。
- 先确定增安型或本安型；额定电压、工作电流、环境温度及气体/粉尘保护级别必须对应所选配置。
- 提供端子截面积、端子数量、导轨布置和各方向引出口数量/螺纹规格，再选择外壳代号及箱体尺寸。
- 型号中的ia或ib只在相应本安配置时标注；C为国内销售标记，带合页时需另行注明。
- D、X、L、R分别表示上、下、左、右出线方向；每侧的开孔数量按箱体深度、螺纹和安装图确定。
- 合页、转锁、挂锁及130°开盖角度按需要选配；端子与引出口示例用于选型，具体加工和安装以配置图为准。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304不锈钢外壳；防腐等级WF1。 |
| 防爆型式 | 增安型；本安型ia/ib（按所选配置） |
| 执行标准 | GB/T 3836.1、GB/T 3836.3、GB/T 3836.4、GB/T 3836.31 |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
| 端子截面规格 | 1.5/2.5、4、6、10、16、35mm²；可用数量按箱体及导轨布置 |
| 常见引出口 | M16、M20、M25、M32、M40、M50、M63及G1/2～G4；方向与数量按箱体 |
| 标准接地装置 | M6 |
| 布线方式 | 钢管布线或电缆布线 |
提示：表格可左右滑动查看完整参数。
| 配置 | 额定电压上限 | 额定电流上限 | 环境温度配置 |
|---|---|---|---|
| 增安型 | AC690V；DC220V | 400A | −40～+40℃或−40～+55℃（按配置） |
| 本安型 | AC/DC36V | 5A | −40～+40/+45/+55/+60℃（按配置） |
提示：表格可左右滑动查看完整参数。
| 配置 | 气体防爆标志 | 粉尘防爆标志 |
|---|---|---|
| 增安型 | Ex eb IIC T6/T5/T4 Gb | Ex tb IIIC T80/T95/T130℃ Db |
| 本安气体、外壳粉尘保护配置 | Ex ia IIC T6 Ga；具体配置按铭牌 | Ex tb IIIC T80℃ Db |
| 本安气体及粉尘配置 | Ex ia IIC T6 Ga / Ex ib IIC T6 Gb（按配置） | Ex ia IIIC T₂₀₀80℃ Da |
提示：表格可左右滑动查看完整参数。
| 外壳代号 | 箱体宽×高×深（mm） | 1.5/2.5mm²端子（导轨数×每轨端子数） | 4mm²端子 | 6mm²端子 | 10mm²端子 | 16mm²端子 | 35mm²端子 |
|---|---|---|---|---|---|---|---|
| 01 | 130×130×95 | 1×12 | 1×10 | — | — | — | — |
| 02 | 180×130×95 | 1×15 | 1×12 | 1×8 | — | — | — |
| 03 | 240×150×95 | 1×27 | 1×23 | 1×15 | 1×10 | 1×8 | — |
| 04 | 240×240×95 | 1×30或2×20 | 1×26或2×17 | 1×18或2×13 | 1×14 | 1×12 | — |
| 05/06 | 290×180×95/152 | 1×36 | 1×30 | 1×22 | 1×17 | 1×12 | — |
| 07/08 | 290×260×95/152 | 1×36或2×20 | 1×30或2×23 | 1×22或2×18 | 1×17 | 1×12 | 1×10 |
| 09/10 | 360×290×95/152 | 1×51或2×49 | 1×43或2×41 | 1×32或2×20 | 1×26 | 1×21 | 1×15 |
| 11/12/13 | 360×360×95/152/232 | 1×51、2×49或3×49 | 1×43、2×41或3×41 | 1×32或2×31 | 1×26或2×24 | 1×21或2×20 | 1×17 |
| 14/15 | 727×360×95/152 | 1×102、2×98或3×98 | 1×86、2×82或3×82 | 1×64或2×62 | 1×52或2×48 | 1×42或2×40 | 1×34 |
| 16/17 | 727×360×232/276 | 1×102、2×98或3×98 | 1×86、2×82或3×82 | 1×64或2×62 | 1×52或2×48 | 1×42或2×40 | 1×34 |
| 18/19 | 727×727×152/276 | 4×98、5×98或6×98 | 4×82、5×82或6×82 | 3×62或4×62 | 3×48或4×48 | 3×40或4×40 | 2×34或3×30 |
| 31A/31B | 460×290×152/232 | 1×51或2×49 | 1×43或2×41 | 1×32或2×20 | 1×26 | 1×21 | 1×15 |
| 33A/33B | 460×360×152/232 | 1×51、2×49或3×49 | 1×43、2×41或3×41 | 1×32或2×31 | 1×26或2×24 | 1×21或2×20 | 1×17 |
| 35A/35B | 460×400×152/232 | 1×51、2×49或3×49 | 1×43、2×41或3×41 | 1×32或2×31 | 1×26或2×24 | 1×21或2×20 | 1×17 |
| 41B | 600×360×232 | 1×102、2×98或3×98 | 1×86、2×82或3×82 | 1×64或2×62 | 1×52或2×48 | 1×42或2×40 | 1×34 |
提示：表格可左右滑动查看完整参数。
| 箱体B×E（mm） | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） | G（mm） |
|---|---|---|---|---|---|---|---|
| 130×130 | 156 | 130 | 100 | 100 | 130 | 156 | 95 |
| 180×130 | 206 | 180 | 150 | 100 | 130 | 156 | 95 |
| 240×150 | 266 | 240 | 210 | 120 | 150 | 176 | 95 |
| 240×240 | 266 | 240 | 210 | 210 | 240 | 266 | 95 |
| 290×180 | 316 | 290 | 260 | 150 | 180 | 206 | 95/152 |
| 290×260 | 316 | 290 | 260 | 230 | 260 | 286 | 95/152 |
| 360×290 | 386 | 360 | 330 | 260 | 290 | 316 | 95/152 |
| 360×360 | 386 | 360 | 330 | 330 | 360 | 386 | 95/152/232 |
| 727×360 | 753 | 727 | 697 | 330 | 360 | 386 | 95/152/232/276 |
| 727×727 | 753 | 727 | 697 | 697 | 727 | 753 | 152/276 |
| 460×290 | 486 | 460 | 430 | 260 | 290 | 316 | 152/232 |
| 460×360 | 486 | 460 | 430 | 330 | 360 | 386 | 152/232 |
| 460×400 | 486 | 460 | 430 | 370 | 400 | 426 | 152/232 |
| 600×360 | 626 | 600 | 570 | 330 | 360 | 386 | 232 |
外形与安装
图片为系列外观参考，本页产品材质为304不锈钢。

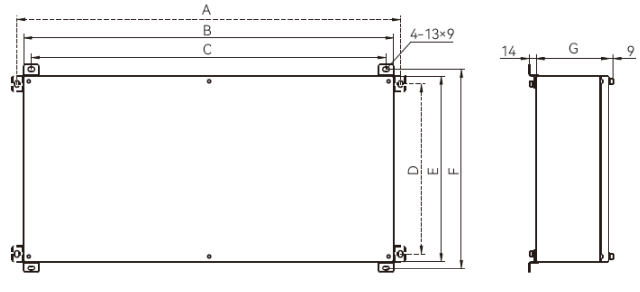

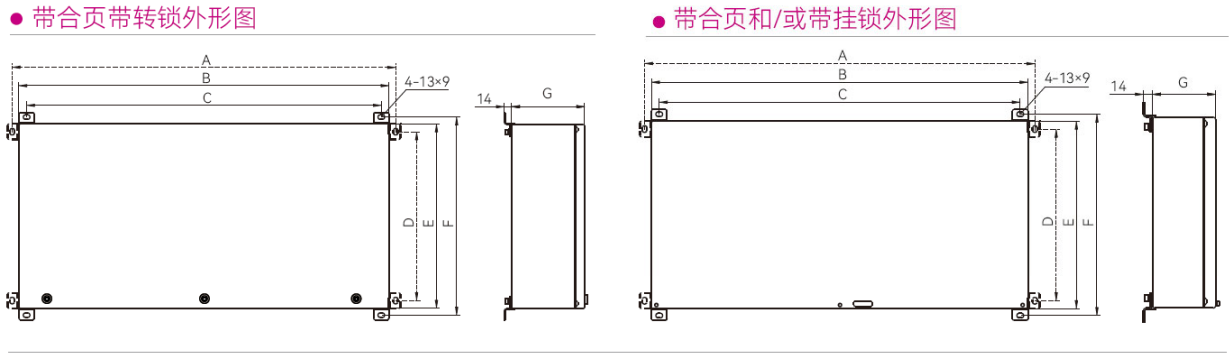

- 外形图包含普通壳盖、带合页及转锁、带合页和/或挂锁三种结构，安装孔位按对应A～G尺寸核对。
- 布线时区分上/下口D/X与左/右口L/R，不把不同方向的允许开孔数相加作为单侧容量。
- 保留接地连接、壳盖开启及电缆密封组件操作空间；使用M6接地装置按安装要求连接。

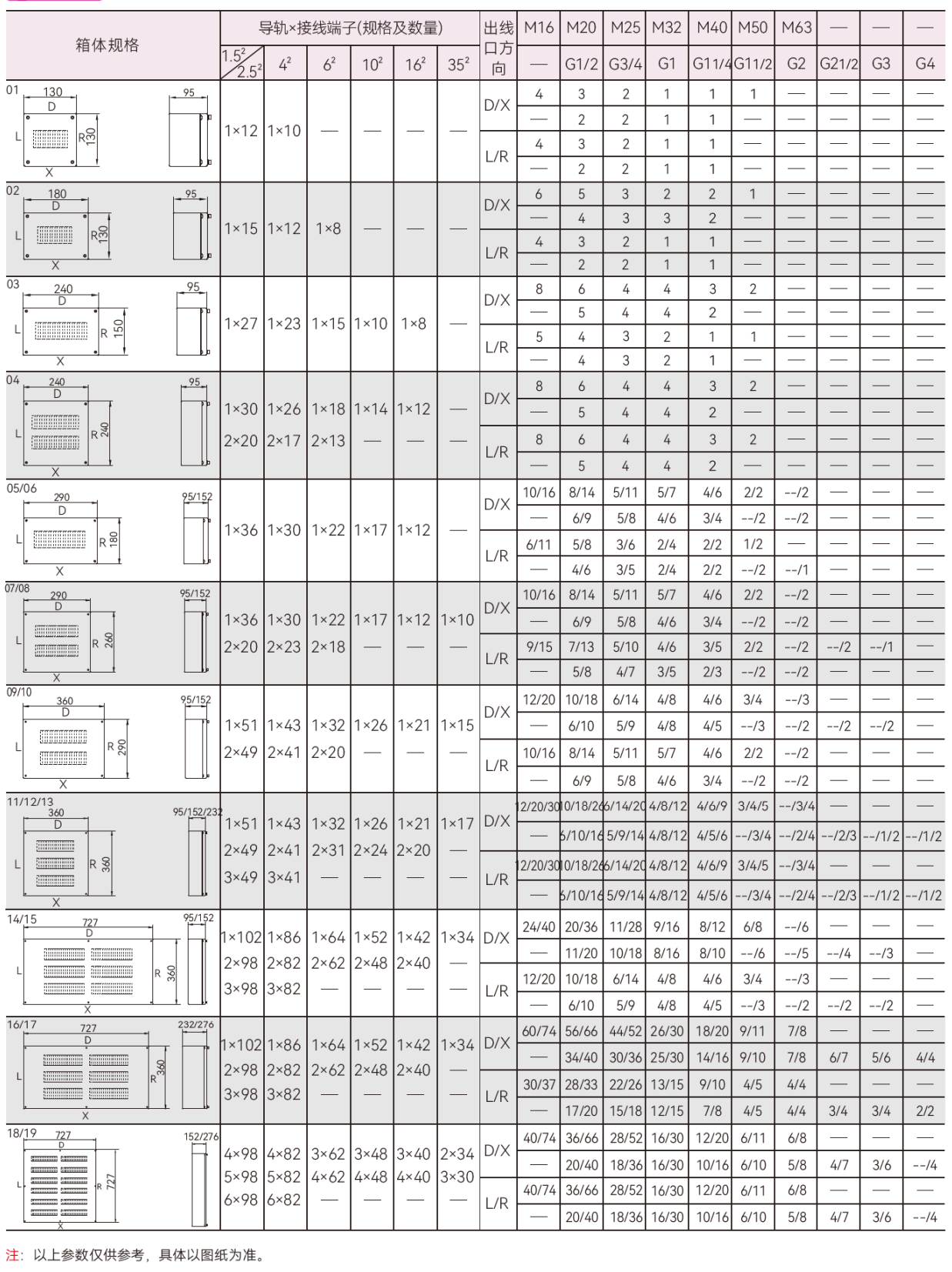

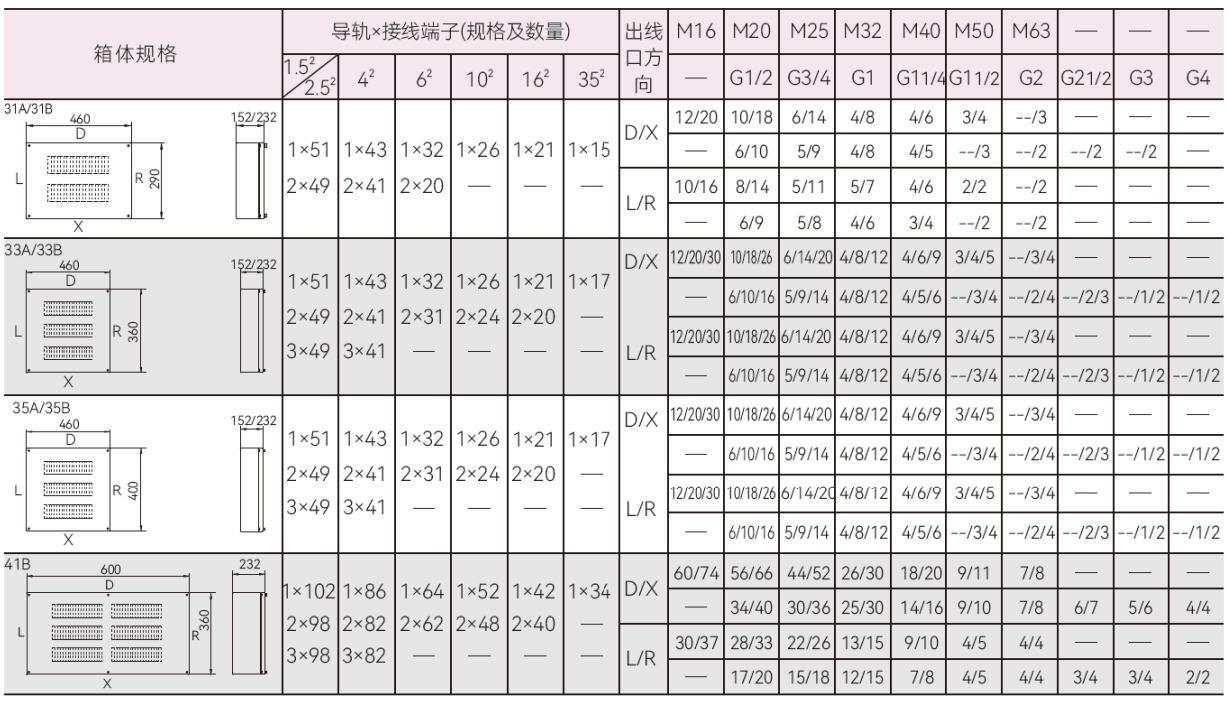

- 完整引出口数量矩阵见下方选型图和系列选型PDF。
常见问题
SZBH02-SC（304不锈钢）增安型和本安型能使用同一组额定电压、电流吗？
不能。SZBH02-SC（304不锈钢）增安型上限为AC690V/DC220V、400A；本安型上限为AC/DC36V、5A，环境温度和保护级别也应按所选配置匹配。
SZBH02-SC（304不锈钢）怎样选择箱体大小？
SZBH02-SC（304不锈钢）应根据端子截面积、端子数量、导轨布置，以及各方向电缆引出口数量和螺纹选箱体。箱体容量表给出导轨数×每轨端子数，不能直接把不同方案的容量叠加。
SZBH02-SC（304不锈钢）是否可以增加合页和锁具？
可以。SZBH02-SC（304不锈钢）可按需要配置不锈钢合页、转锁或挂锁。带合页配置常规开盖角度为110°，需要130°时应在订购时注明。
资料下载
以下为本系列选型资料，包含系列配置。本页产品为304不锈钢版本，按本页材质及参数选型。
SZBH02-SC 不锈钢防爆接线箱 系列选型资料
中文 · PDF · 4 页 · 1.11 MB
上海鑫中兴不锈钢及钢制防爆电器选型总册
中文 · PDF · 17 页 · 4.14 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
