产品概述
BDX51不锈钢防爆变频箱采用不锈钢焊接外壳，用于三相异步电动机的变频调速。本页对应7.5–22kW立式配置示例，可手动调频、接收DCS信号，或配合传感器组成PID闭环控制。
主图为系列外形示意，本款外壳材质为不锈钢；面板元件、安装尺寸及进出线位置按所选配置图确定。
外壳材质
不锈钢
本页配置示例
7.5–22kW
控制方式
手动 / DCS / PID
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 不锈钢焊接外壳，表面高压静电喷塑，不锈钢外露紧固件。
- 通过改变电源频率调节三相异步电动机转速，可构成软启动或自动调速控制。

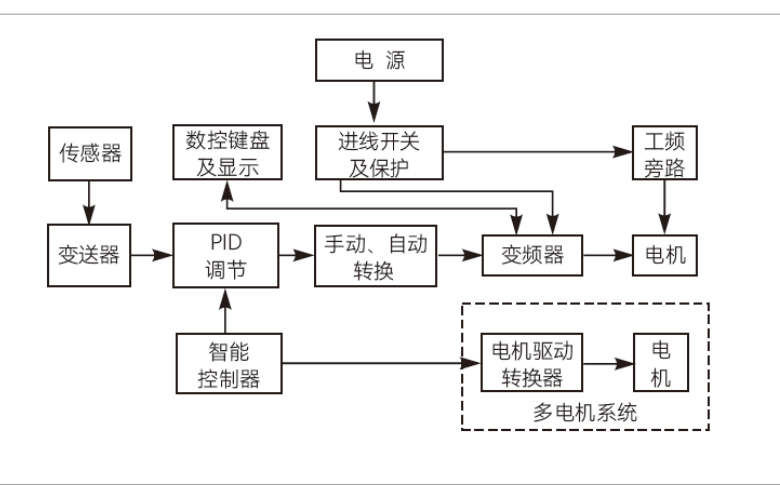

- 可手动设定频率，也可接收DCS信号；配合传感器、变送器时可组成PID闭环调节系统。
- 可监视电机频率、转速、负载及电流，便于运行观察。
- 具有过流、短路、过压、欠压、瞬时停电、缺相和失速等保护配置。
型号选择
- 本款为不锈钢外壳，本页外形及电气表对应7.5–22kW立式示例。
- 型号以BDX51后接被控电机功率，询价时注明不锈钢，并提供电机额定电压、电流及负载工况。
- 选型表适用于标准负载；重载需按高一档选择，同时校核变频器电流、发热与所配箱体，其他功率按具体方案设计。
- 说明手动调速、DCS控制或PID闭环需求，以及是否配置工频旁路。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 不锈钢焊接 |
| 气体防爆标志 | Ex db eb IIB T5 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电压 | AC110、220、380、415V |
| 本页外形对应功率 | 7.5–22kW，按标准负载配置示例 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度 | -40℃～+40℃ |
提示：表格可左右滑动查看完整参数。
| 电机功率（kW） | 电机额定电流（A） | 变频器功率（kW） | 最大连续电流（A） | 最大瞬时电流（A） |
|---|---|---|---|---|
| 7.5 | 16 | 7.5 | 17.6 | 21.1 |
| 11 | 22 | 11 | 27.7 | 33.2 |
| 15 | 30 | 15 | 33 | 39.6 |
| 18.5 | 37 | 18.5 | 41 | 49.2 |
| 22 | 44 | 22 | 48 | 57.6 |
提示：表格可左右滑动查看完整参数。
| 电机功率（kW） | 螺纹 | 电缆外径（mm） |
|---|---|---|
| 7.5、11 | M32×1.5 / G1 | φ11–18 |
| 15 | M40×1.5 / G1¼ | φ14–23 |
| 18.5、22 | M50×1.5 / G1½ | φ17–30 |
提示：表格可左右滑动查看完整参数。
| 图示配置 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） |
|---|---|---|---|---|---|---|
| BDX51-7.5P | 500 | 1250 | 650 | 250 | 350 | 380 |
| BDX51-11P | 600 | 1400 | 800 | 250 | 400 | 420 |
| BDX51-15P | 600 | 1500 | 900 | 250 | 400 | 420 |
| BDX51-18.5P | 700 | 1600 | 1000 | 250 | 400 | 420 |
| BDX51-22P | 800 | 1500 | 800 | 400 | 346 | 550 |

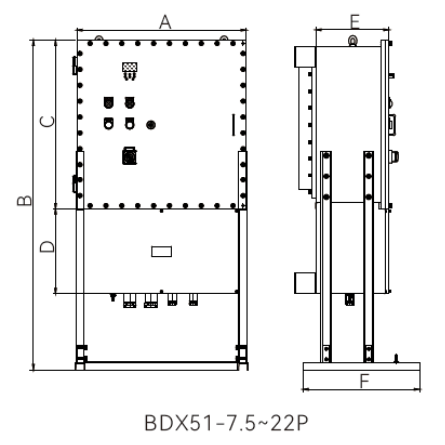

外形与安装
- 不锈钢立式安装示例对应7.5–22P，各功率档的A–F尺寸见本页表格，按具体配置图布置基础。
- 按所选控制方案连接传感器、变送器、DCS与旁路回路，电缆引入口按电缆外径配套。
常见问题
BDX51不锈钢变频箱怎么按电机功率选型？
BDX51不锈钢变频箱本页展示7.5–22kW立式配置，先按电机功率和额定电流匹配标准负载表；重载按高一档选型，并核定变频器发热和箱体配置。
BDX51（不锈钢）能接收DCS调速信号吗？
BDX51 不锈钢防爆变频箱：可以。BDX51支持DCS信号调频，也可手动调频；需要闭环控制时可配合传感器、变送器组成PID调节系统。
BDX51不锈钢变频箱如何确定安装尺寸？
BDX51不锈钢变频箱采用本页所示立式安装配置，7.5–22P各档A–F尺寸按对应功率表选择，安装基础与所订方案图纸一致。
