产品概述

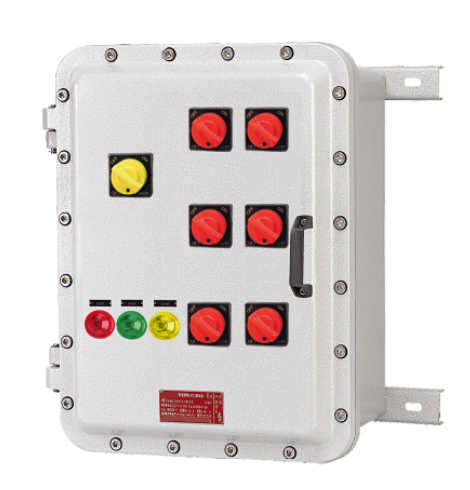

SZDP03-C隔爆型防爆配电装置用于危险场所配电与控制，可按系统图配置开关、保护、仪表、PLC及软启动等元件。采用铝合金铸造壳体，提供IIB或IIB+H₂配置、6种壳体代号，以及挂式或立式安装选择。
结构形式
隔爆型
外壳材质
铝合金铸造
额定电流
按配置≤1200A
壳体选择
03 / 07 / 11 / 15 / 19 / 21
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 隔爆式结构采用隔爆电缆引入装置直接引入，可按配电系统图定制内装元件。
- 壳盖带铰链及操作便利的把手，操作手柄可选挂锁或金属型式。
- 可配置断路器、接触器、热继电器、电动机保护器、软启动器、仪表和PLC等，按具体系统需求组合。
- 壳体选型同时考虑元件布局、回路电流及内部允许耗散功率，适合需要集中配电控制的装置。
型号选择
- 按现场介质选择IIB或IIB+H₂防爆配置，是否带本安关联电路应与电气系统图一致。
- 给出支路数量、支路电流及是否带K总开关，配合壳体代号03、07、11、15、19、21选型。
- 根据环境上限和温度组别核算元件发热总量，内部耗散功率不得超过相应壳体档位。
- D为上进出线、X为下进出线；提供进出线数量、螺纹及电缆规格。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志（基本配置） | Ex db IIB T6/T5/T4 Gb；Ex db IIB+H2 T6/T5/T4 Gb |
| 气体防爆标志（本安关联配置） | Ex db [ia/ib] IIB T6/T5/T4 Gb；Ex db [ia/ib] IIB+H2 T6/T5/T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃/T95℃/T130℃ Db |
| 额定电压上限 | AC≤1000V；DC≤1500V，按具体电气配置 |
| 额定电流上限 | ≤1200A，按具体配置 |
| 支路额定电流配置 | ≤200 / ≤350 / ≤400 / ≤500A |
| 防护等级 | IP66 / IP67，按配置 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 环境温度配置 | 下限-40℃或-20℃，上限+40℃或+60℃；须与所选结构、温度组别和耗散功率匹配。 |
| 安装方式 | 挂式；立式需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 壳体代号 | T6（W） | T5（W） | T4（W） |
|---|---|---|---|
| 03 | 45 | 110 | 110 |
| 07 | 45 | 80 | 139 |
| 11 | 100 | 288 | 288 |
| 15 | 132 | 365 | 365 |
| 19 | 201 | 448 | 448 |
| 21 | 210 | 690 | 690 |
提示：表格可左右滑动查看完整参数。
| 壳体代号 | T6（W） | T5（W） |
|---|---|---|
| 03 | 45 | 72 |
| 07 | 45 | 80 |
| 11 | 100 | 162 |
| 15 | 132 | 225 |
| 19 | 201 | 380 |
| 21 | 210 | 401 |
提示：表格可左右滑动查看完整参数。

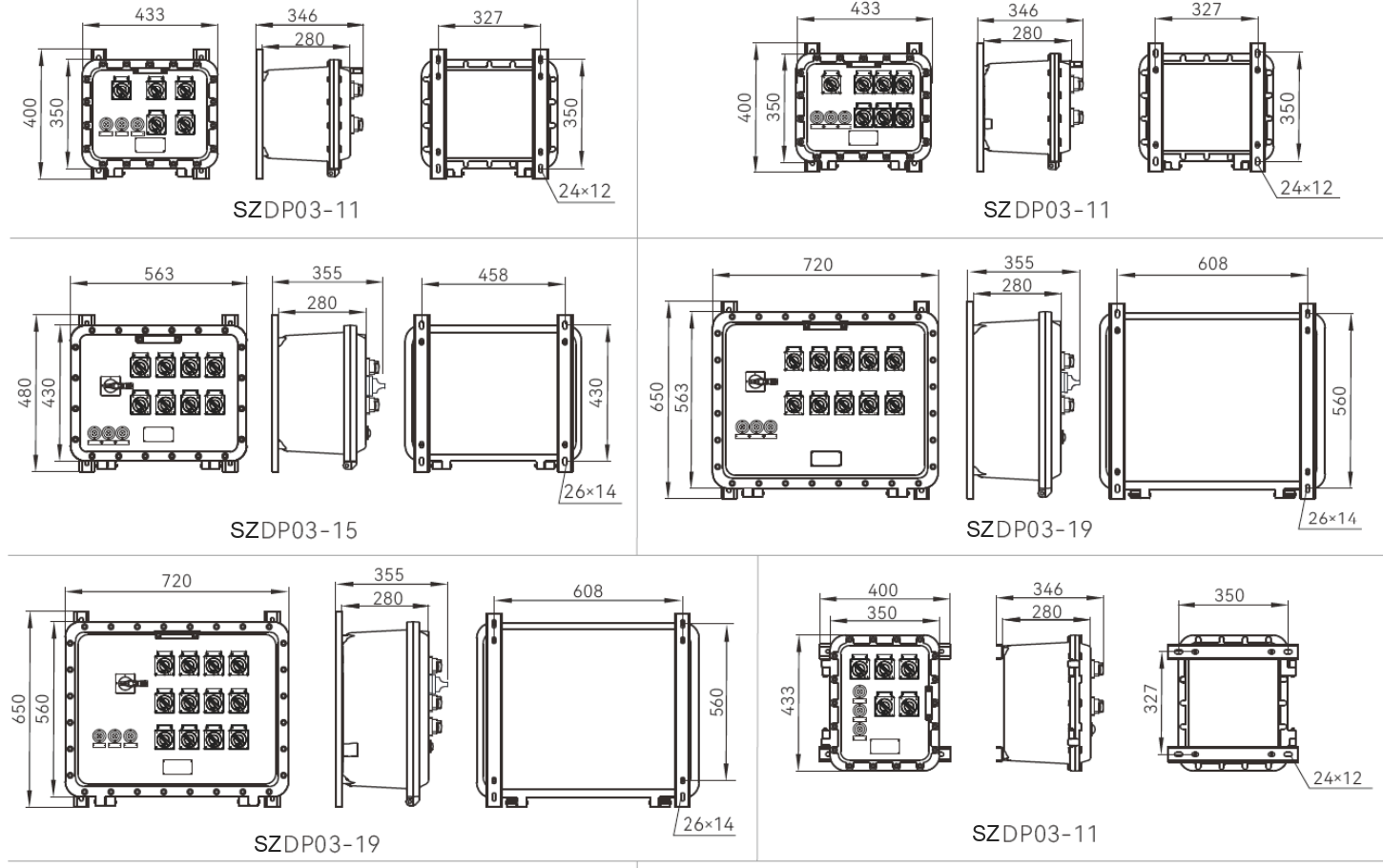

| 图示型号 | 宽（mm） | 高（mm） | 深（mm） | 安装距（mm） |
|---|---|---|---|---|
| SZDP03-11 | 400 | 433 | 346 | 350×327 |
| SZDP03-15 | 480 | 563 | 355 | 430×458 |
外形与安装
- 直接引入时使用与所选电缆和防爆配置相匹配的隔爆引入装置，支持钢管或电缆布线。
- 挂式按所选面板方向的安装图施工；需立式时说明支架和进出线位置。
- 19号壳体有多种图示配置，外形深度、方向和安装位置按具体配置图确定，不使用其他方案尺寸替代。
常见问题
SZDP03-C如何选择壳体代号？
SZDP03-C需同时按元件布局、电流及允许耗散功率选壳体。例如+40℃环境、11号壳体的T6允许耗散功率为100W，T5和T4为288W。
SZDP03-C能用于+60℃环境吗？
SZDP03-C有+60℃环境配置，但应使用对应耗散功率档位。例如15号壳体T5允许225W，不能沿用+40℃环境下365W的档位。
SZDP03-C是否支持PLC和软启动器？
SZDP03-C可按系统方案内装PLC、软启动器及其他配电控制元件，具体数量与布局受壳体、温度组别和内部发热限制。
