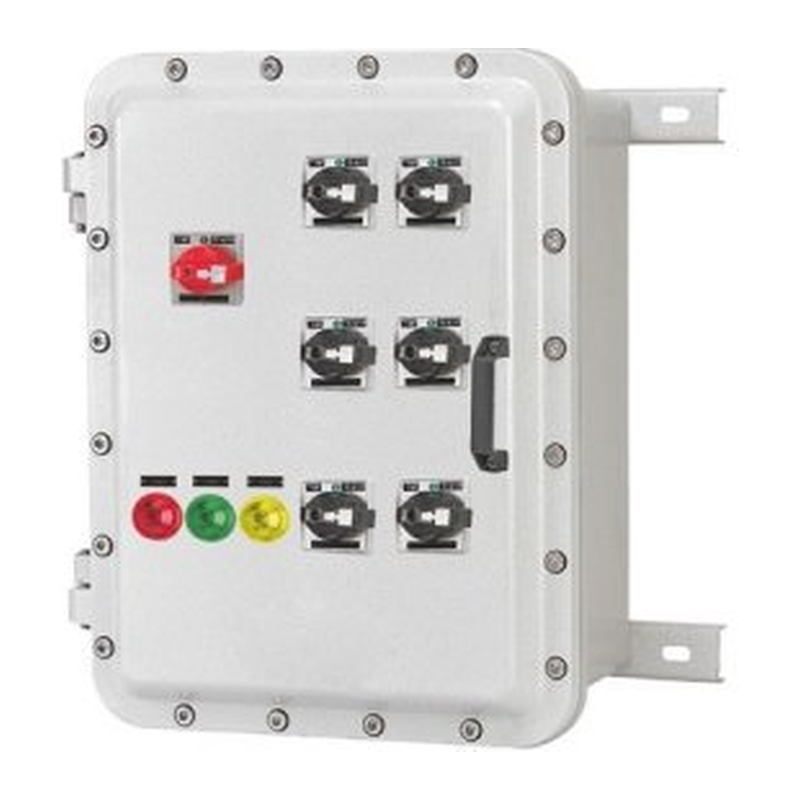

BM(D)X口51-III系列防爆照明(动力)配电箱

BM(D)X口51-III系列防爆照明（动力）配电箱采用优质铝合金低压铸造成型，壳体表面经高压静电喷塑处理，具有结构紧凑、防护性能可靠、外形美观等特点。产品适用于爆炸性气体环境1区、2区，爆炸性气体混合物级别IIA、IIB、IIC，温度组别T1-T6，广泛应用于石油、化工、码头、油库、加油站、医药、冶金、电力等行业的危险场所照明与动力配电。

一、产品定位

该系列配电箱将照明配电与动力配电功能集于一体，箱内可配置断路器、交流接触器、热继电器、信号灯及控制按钮等元件，实现照明回路与动力回路的独立控制与保护。采用模块化积木式结构，可根据用户需要在箱体上下两侧加装出线回路模块，灵活组合成不同功能的配电单元，满足现场多样化配电需求。

二、技术参数

参数项	技术指标
防爆标志	Exd IIBT4 / Exd IICT4
额定电压	AC 220V / 380V
额定电流	10A - 400A
防护等级	IP54 / IP65
适用气体级别	IIA、IIB、IIC
温度组别	T1 - T6
防腐等级	WF1 / WF2
壳体材质	铝合金低压铸造，高压静电喷塑
进线口规格	G1/2" - G4"，可按需配置

三、产品特点

• 铝合金低压铸造成型，壳体强度高，抗冲击性能优良，表面高压静电喷塑，耐腐蚀、耐候性强。
• 集照明与动力配电于一体，回路配置灵活，可根据现场需求定制元件组合。
• 模块化积木式结构，可加装出线回路，后期改造扩容便捷。
• 内装元件均选用防爆合格产品，配合隔爆型壳体实现可靠的爆炸防护。
• 进出线口配置防爆挠性连接管或电缆引入装置，密封性能可靠，防护等级高。

四、选型与安装步骤

第一步，根据危险区域划分确定防爆标志等级（1区或2区、气体级别与温度组别），按现场负载类型与功率确定额定电压与额定电流；第二步，依据控制功能需求选择回路数与元件配置，确定出线口规格与数量；第三步，将选型结果提供给厂商定制，货到后按产品说明书核对铭牌参数与随机附件。

安装时，箱体应固定在平整牢固的支架或墙体上，进出线采用防爆挠性管或电缆引入装置可靠密封，接地端子与接地系统可靠连接。接线完成后需检查各回路相序与接地连续性，确认无误后方可通电试运行；设备检修时必须断电后开盖，严禁带电操作。
