产品概述

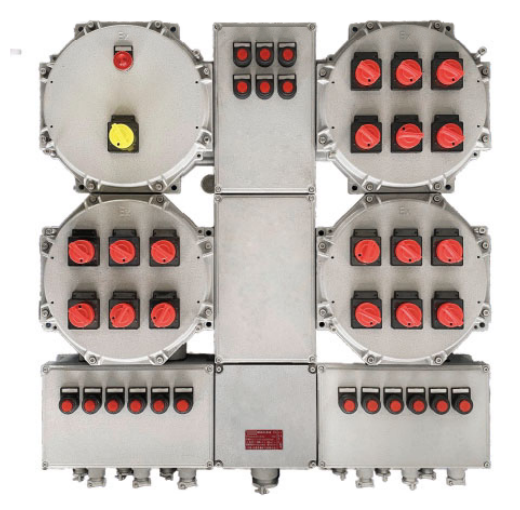

SZDP38复合型防爆配电装置用于IIC气体及IIIC粉尘场所的配电与控制，提供1–18支路，可选总开关、插座及带安全栅的本安关联配置。采用铝合金箱体组合，主回路最高表列630A，须与相应支路电流和温度组别匹配。
支路数量
1–18
主回路电流
按配置≤630A
气体等级
IIC
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 隔爆电器单元与接线单元组合，可按回路数量及面板元件布置选择组合尺寸。
- 可配置小型断路器、塑壳断路器、接触器、继电器、电涌保护器、仪表、控制变压器、PLC及本安关联设备。
- 型号i表示安全栅配置，S表示带插座，K表示带总开关；三项按系统需求选择。
- 操作手柄可配挂锁，支持钢管或电缆布线。
型号选择
- 按IIC气体或IIIC粉尘使用条件选择SZDP38及对应温度组别，给出1–18支路需求。
- 按所需主回路及分路电流匹配同一行配置；表列档位间未列出的电流应按具体方案选定，不自行外推。
- 需要本安关联设备时选i安全栅配置，提供关联回路参数；插座与总开关分别按S、K注明。
- 给出完整系统图、进出线规格和安装空间，确定单单元或多单元组合。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIC T6/T5/T4 Gb；Ex db eb [ia Ga] IIC T6/T5/T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃/T95℃/T130℃ Db |
| 交流额定电压 | AC12、24、36、48、110、127、220、230、240、380、400、415、480、690V |
| 直流额定电压 | DC12、24、36、48、110、127、220、230V |
| 支路数 | 1–18 |
| 频率 | 50/60Hz |
| 引入口螺纹 | M20×1.5～M115×1.5；G1/2～G4；NPT1/2～NPT4 |
| 电缆外径 | φ7～φ75mm，按所选引入装置 |
| 防护等级 | IP66 |
| 环境温度配置 | -40℃～+40℃ / +55℃，按具体配置选定。 |
提示：表格可左右滑动查看完整参数。
| 主回路额定电流Ie（A） | 支路额定电流（A） | 气体温度组别 | 粉尘最高表面温度 |
|---|---|---|---|
| ≤50 | ≤50 | T6 | T80℃ |
| 63＜Ie≤80 | ≤63 | T5 | T80℃ |
| 100＜Ie≤250 | ≤225 | T4 | T95℃ |
| 300＜Ie≤400 | ≤315 | T4 | T130℃ |
| 500＜Ie≤630 | ≤250 | T4 | T130℃ |
提示：表格可左右滑动查看完整参数。

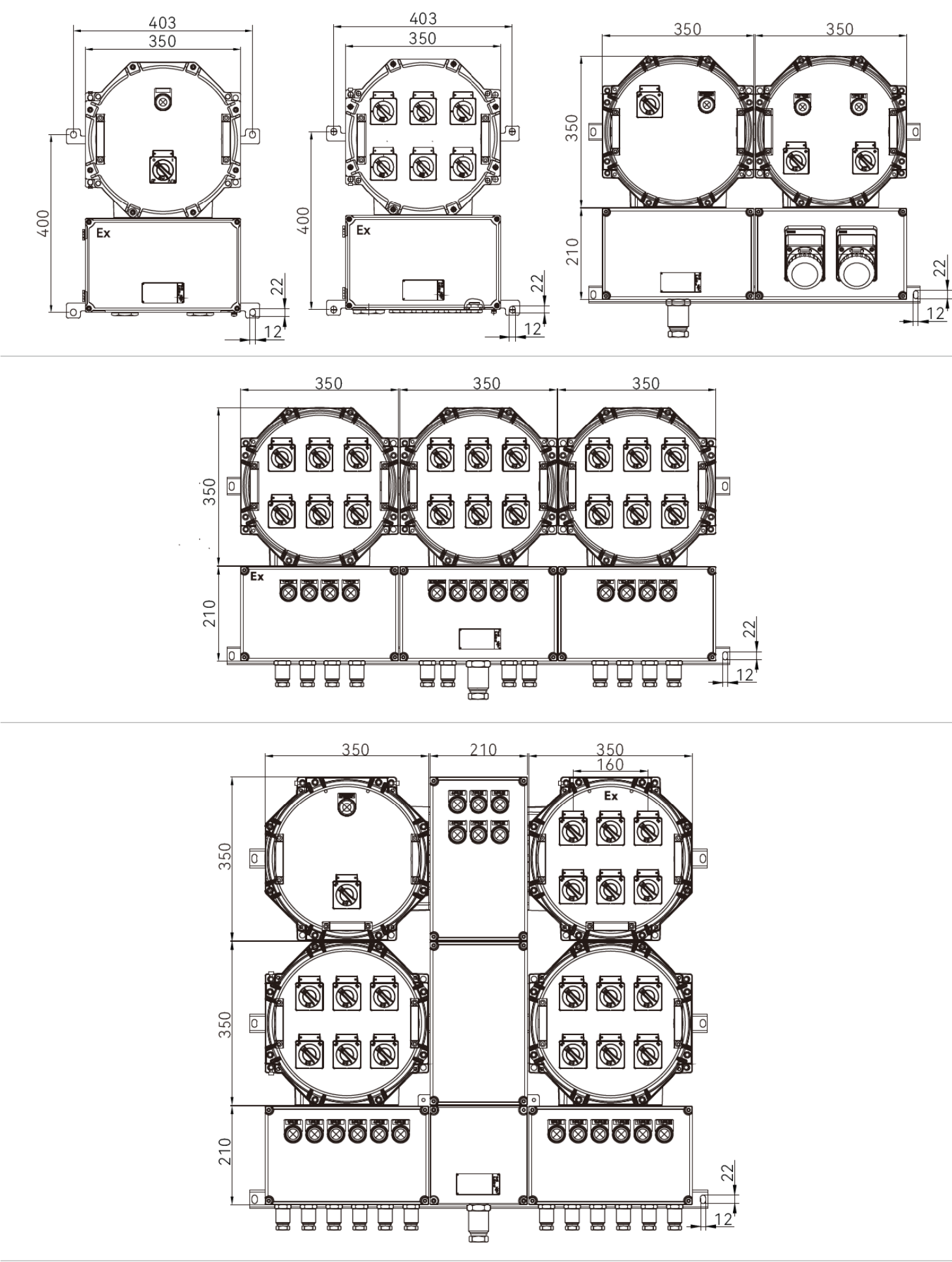

| 示例配置 | 横向尺寸（mm） | 相关竖向尺寸（mm） |
|---|---|---|
| 单圆形单元 | 图示403；圆形单元350 | 图示安装距400 |
| 三个350mm单元并列 | 3×350（单元尺寸） | 圆形单元350、接线单元210 |

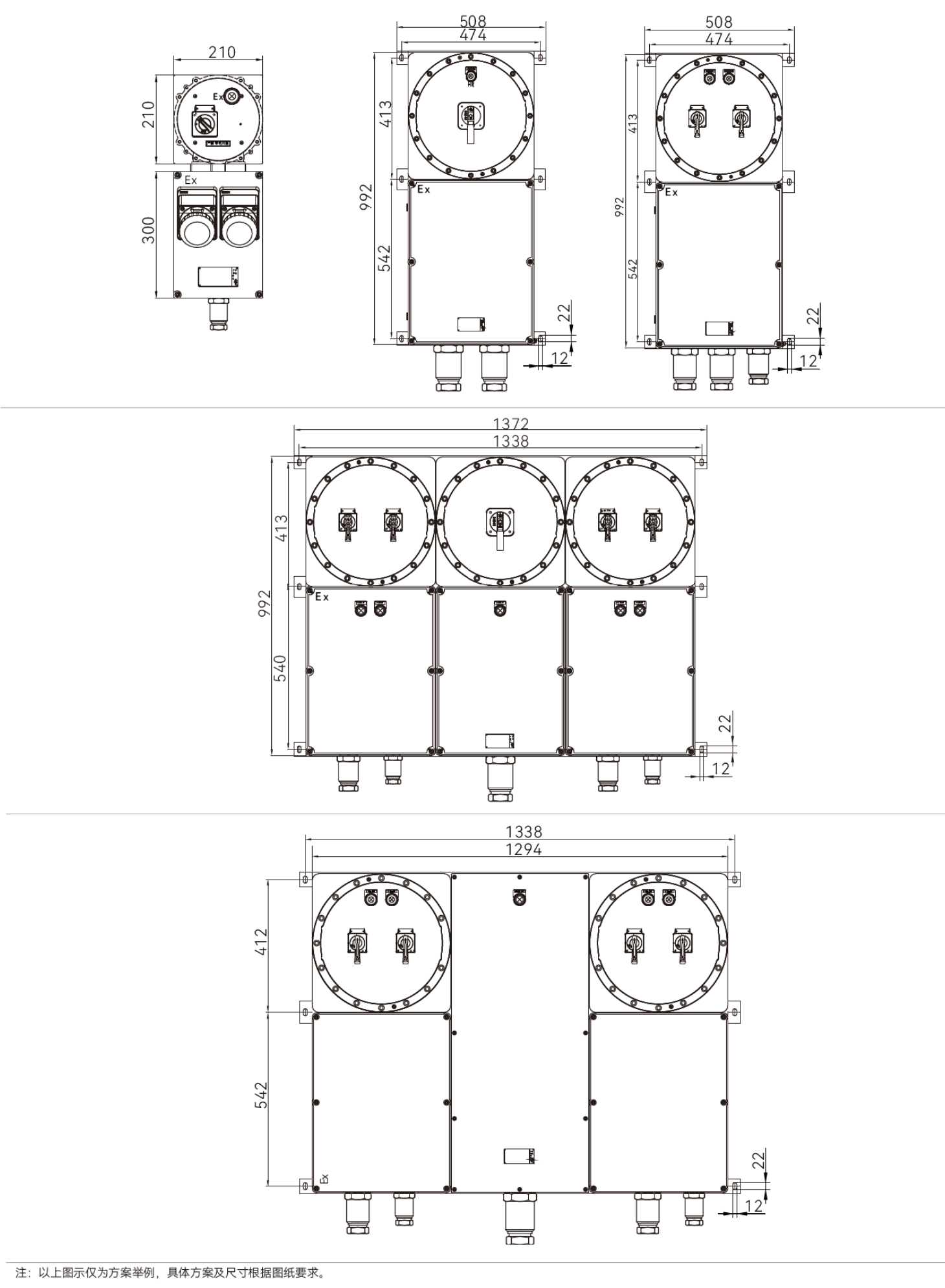

| 加高单单元 | 总宽508；安装距474 | 总高992 |
| 加高三单元 | 总宽1372；安装距1338 | 总高992 |
外形与安装
- 钢管或电缆布线时，按选定进线口螺纹和电缆外径选择引入装置。
- 组合图中的固定槽孔为12×22mm，按选定方案的横向安装距与接线单元位置布置。
- 总宽、隔爆单元高度、接线单元高度及外伸接头随配置变化，按对应组合安装图施工。
常见问题
SZDP38的i后缀有什么用途？
SZDP38的i表示带安全栅的本安关联配置，需与现场本安回路和关联设备参数配套；不带该配置时不标i。
SZDP38的630A配置支路能做到630A吗？
SZDP38主回路500＜Ie≤630A的表列配置，支路额定电流为≤250A，气体温度组别T4、粉尘最高表面温度T130℃。
SZDP38与SZDP37的气体等级和支路数有什么区别？
SZDP37表列气体等级为IIB、支路1–20；SZDP38为IIC、支路1–18。应按现场介质及回路需求选择，不以相近外观代替等级判断。
