产品概述
SZBX05-C工程塑料紧凑型防爆控制箱用于危险场所的按钮控制、状态指示和仪表显示，提供03、07、11号外壳及组合方案。外壳采用玻纤增强聚酯树脂，额定电压不高于AC415V或DC250V，电流可选6A或10A，防护等级IP66。
壳体代号
03/07/11
额定电流
6/10A
电缆外径
φ12.5-φ17mm
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；按产品防爆标志和所选温度组别匹配使用场所。
- 适用于户内、户外及强腐蚀气体环境；可用于化工、炼油、石油开采、海洋石油平台和油轮等场所。
产品特点
- 增安型外壳配防爆防腐按钮、转换开关、信号灯、电位器或电流表，元件可按回路需求组合排列。
- 防爆元件采用定位导轨安装，便于组装和维护。

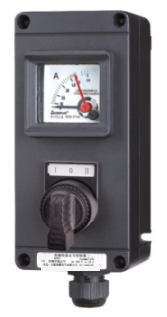

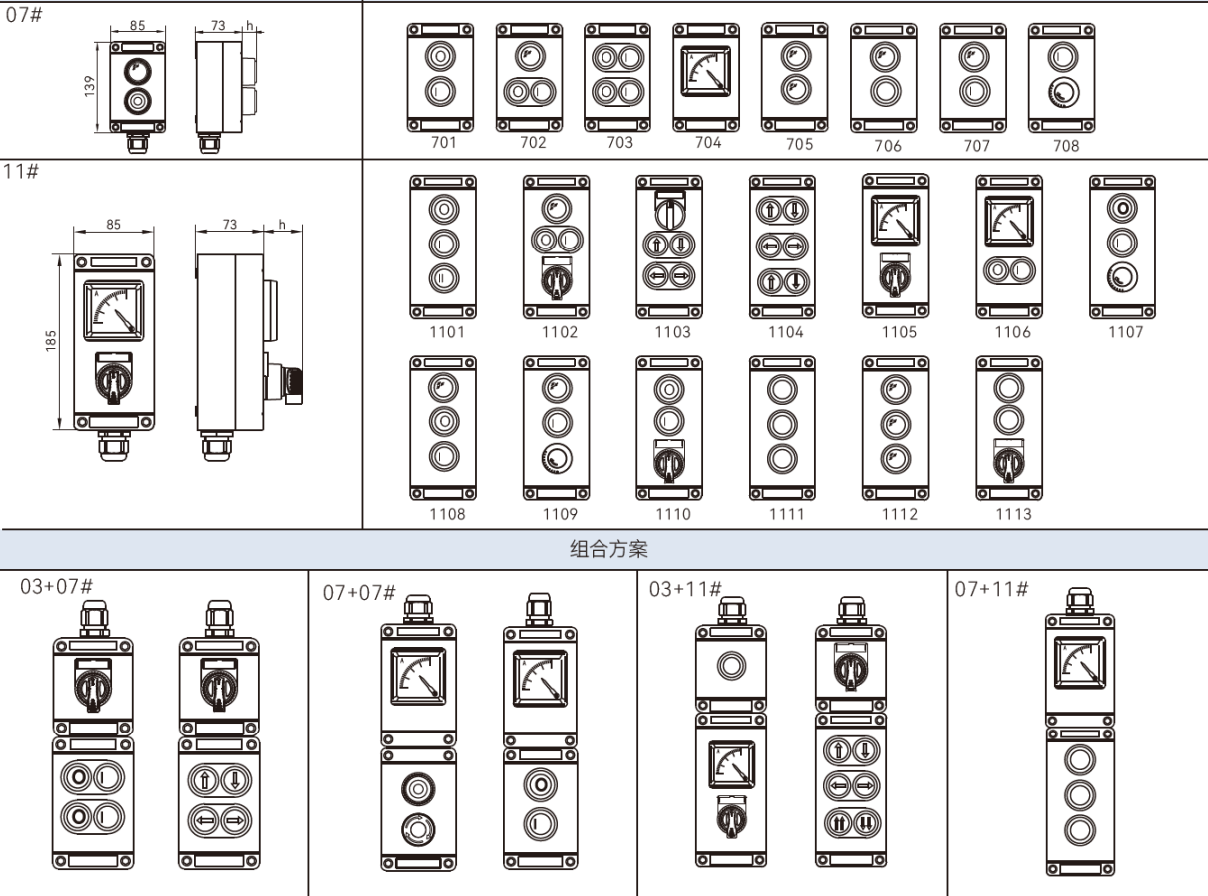

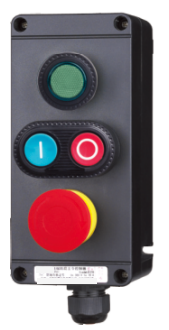

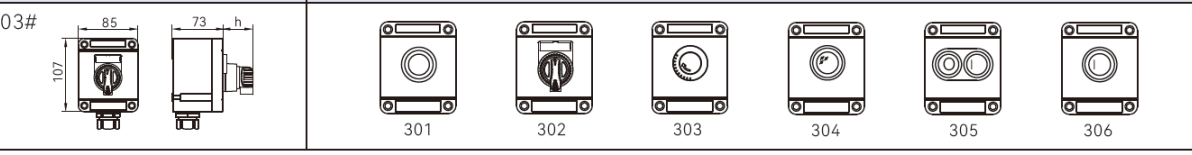

- 提供03、07、11号壳体及03+07、07+07、03+11、07+11等组合示例。
- 急停按钮可按要求增加防误操作机构和挂锁。
- 壳体与壳盖采用曲路密封结构，配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 外露紧固件采用不锈钢，配合防掉式结构，便于安装和检修。
型号选择
- 选择03、07或11号外壳，再按按钮、电流表、指示灯及开关的种类和数量排列元件。
- 需要更多控制点位时，按组合示例选择壳体组合，并提供控制原理图及面板布置。
- 注明G3/4或M25×1.5引入口，以及φ12.5-φ17mm范围内的实际电缆外径。
- 急停防误操作、挂锁、WF2和环境温度配置应随选型说明。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳；不锈钢外露紧固件。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 额定电压 | ≤AC415V；≤DC250V |
| 额定电流 | 6A、10A |
| 使用类别 | AC-15、DC-13 |
| 外壳代号 | 03、07、11 |
| 进线口螺纹 | G3/4；M25×1.5 |
| 电缆外径 | φ12.5-φ17mm |
| 环境温度配置 | -40℃至+45℃、+50℃或+65℃，按具体配置 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2需订购时提出 |
提示：表格可左右滑动查看完整参数。
| 壳体 | 宽×高×壳深（mm） | 安装孔及孔距 |
|---|---|---|
| 03 | 85×107×73 | 2-φ5.5；74×67mm |
| 07 | 85×139×73 | 2-φ5.5；74×99mm |
| 11 | 85×185×73 | 2-φ5.5；74×145mm |
| 07+07 | 85×280×73 | 4-φ5.5；横向74mm，纵向按组合图 |
| 03+11 | 85×294×73 | 4-φ5.5；横向74mm，纵向按组合图 |
提示：表格可左右滑动查看完整参数。
| 操作头 | 高度h（mm） |
|---|---|
| 表框 | 11 |
| 标准型按钮/带灯按钮 | 20.5 |
| 双按钮 | 21.5 |
| 按钮带钥匙 | 38（62） |
| 紧急自锁按钮 | 40 |
| 蘑菇头按钮 | 32 |
| 蘑菇头带钥匙 | 45（69） |
| 信号灯 | 23.5 |
| 控制开关S1、S3 | 40 |
| 控制开关S2 | 42 |
| 单圈/多圈电位器 | 27 / 40.5 |

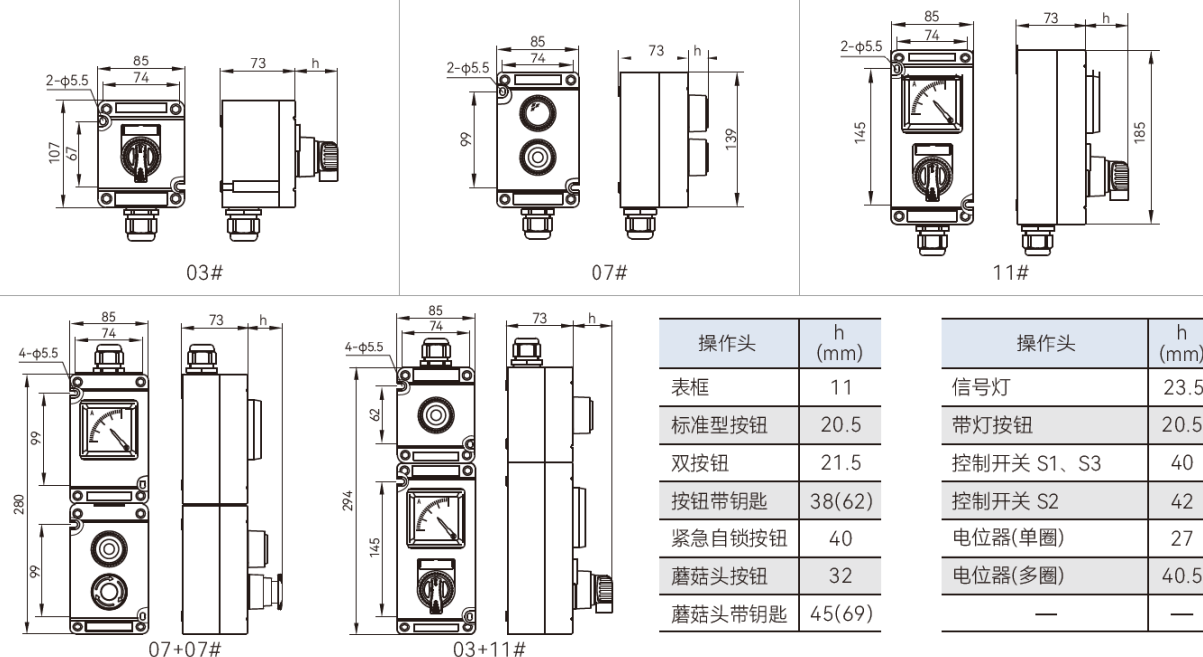

外形与安装
- 单箱均为85mm宽、73mm壳深，高度随03、07、11号壳体分别为107、139、185mm。
- 总深度需在壳深基础上考虑操作头高度h；组合箱的安装孔位按对应组合图布置。
常见问题
SZBX05-C的03、07、11号外壳有什么区别？
SZBX05-C三种壳体均宽85mm、壳深73mm，高度分别为107mm、139mm和185mm，适合不同数量的控制元件。
SZBX05-C可以组合多个小箱吗？
可以。SZBX05-C提供03+07、07+07、03+11及07+11等组合示例，元件排列和安装尺寸按组合方案选定。
SZBX05-C适用多大的电缆？
SZBX05-C列明的电缆外径范围为φ12.5-φ17mm，引入口螺纹可选G3/4或M25×1.5。
