产品概述

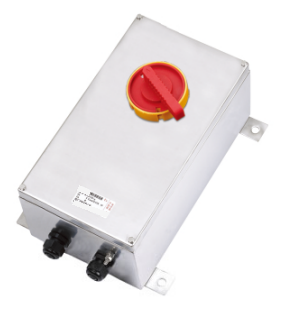

SZBCK08（304不锈钢）防爆负荷隔离开关用于危险场所的电源隔离及电动机主连接回路，提供3P、4P及标准黑色手柄、红黄色急停手柄配置。AC-3容量按电压区分：AC230/400V为180A、AC500V为150A、AC690V为125A，外壳防护等级IP66。 图片为系列外观参考。
开关容量
125/150/180A（按电压）
极数
3P或4P
手柄配置
标准型/急停型
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区；温度组别按电压、电流与环境温度组合选取。
- 用于化工、炼油、石油开采、海洋石油平台及油轮等场所的电源开关或电动机主连接开关，可用于户内、户外。
产品特点
- 增安型不锈钢外壳内装防爆开关模块，用于电源与电动机主回路的连接及隔离。
- 3P或4P极数可选；S标准型配黑色手柄，E急停型配红黄色手柄，手柄带挂锁装置。
- 壳体与壳盖接合处配置聚氨酯现浇发泡或硅橡胶密封条，防护等级IP66。
- 不锈钢外露紧固件采用防掉式结构，便于安装与检修。
型号选择
- 本页采用304不锈钢外壳，对应材质代码4，防腐等级WF1。
- 先按系统电压选择AC-3电流容量，再确定3P或4P极数；不能将180A容量套用于AC500V或AC690V。
- S表示标准黑色手柄，E表示红黄色急停手柄；根据操作用途选择，并注明是否使用手柄挂锁。
- 环境温度上限+40℃与+55℃对应不同温度组别，订购时同时提供环境温度和危险介质要求。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304不锈钢外壳；防腐等级WF1。 |
| 气体防爆标志 | Ex db eb IIC T6 Gb / Ex db eb IIC T5 Gb / Ex db eb IIC T4 Gb（按温度组别配置） |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db / Ex tb IIIC T95℃ Db / Ex tb IIIC T130℃ Db（对应T6/T5/T4配置） |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 使用类别 | AC-3 |
| 极数 | 3P、4P |
| 电缆进出口 | 2×M63 |
| 适用电缆外径 | φ34～φ46mm |
| 防护等级 | IP66 |
| 防腐等级 | WF1 |
提示：表格可左右滑动查看完整参数。
| 额定电压 | AC-3电流 | 环境−40～+40℃时温度组别 | 环境−40～+55℃时温度组别 | 端子截面积（mm²） |
|---|---|---|---|---|
| AC230V | 180A | T5 | T4 | 1×120 |
| AC400V | 180A | T5 | T4 | 1×120 |
| AC500V | 150A | T5 | T4 | 1×120 |
| AC690V | 125A | T6 | T5 | 1×50/70 |
提示：表格可左右滑动查看完整参数。

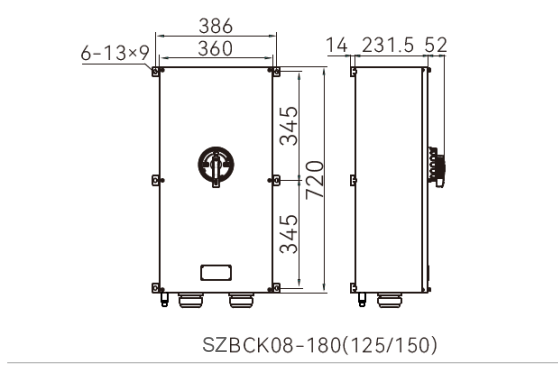

| 项目 | 尺寸（mm） |
|---|---|
| 外形高度 | 720 |
| 安装尺寸（竖向分段） | 345＋345 |
| 外形宽度/安装宽度 | 386 / 360 |
| 侧面尺寸标注 | 14、231.5、52 |
| 安装孔 | 6个13×9长孔 |
外形与安装
图片为系列外观参考，本页产品材质为304不锈钢。

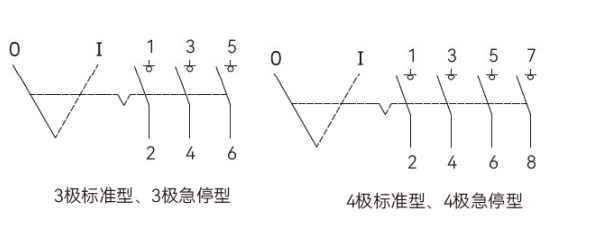

- 按3极或4极接线示意图区分开关触点和接线端子。
- 进出电缆外径为φ34～φ46mm，引入口为2×M63；安装前核对电缆与密封组件的匹配。
- 按所选容量外形图预留手柄操作、进线和检修空间；图示采用6个13×9mm安装孔。
常见问题
SZBCK08（304不锈钢）在AC690V时能使用180A容量吗？
不能。SZBCK08（304不锈钢）的AC-3容量在AC690V时为125A；AC230V和AC400V时为180A，AC500V时为150A。
SZBCK08（304不锈钢）标准型与急停型有什么区别？
SZBCK08（304不锈钢）的S标准型使用黑色手柄，E急停型使用红黄色手柄，两者均可选3P或4P，操作手柄带挂锁装置。
SZBCK08（304不锈钢）的T6温度组别适用于所有配置吗？
不适用于所有配置。SZBCK08（304不锈钢）在AC690V、125A且环境温度−40～+40℃时列为T6；该配置在环境上限+55℃时为T5。其余电压配置按容量与温度组别表选取。
