本次资料整理解决什么问题

2026年10月10日，上海鑫中兴防爆科技有限公司在本篇公开资料中，整理BHZ51铝合金防爆转换开关的电流、进线螺纹与电缆外径对应关系。公司主营防爆配电装置、防爆灯具和防爆管件；本次整理供采购、设计、施工和设备人员编制询价单与核对附件使用。

BHZ51用于危险场所电路的通断与转换，内装转换开关，可采用钢管或电缆布线。化工、炼油及石油开采项目采用该系列时，除了明确电流和极数，还应把进线条件交给供方。只写“BHZ51，三极”不能确定接口和电缆配套。

四个电流档位怎样对应进线规格

下表依据BHZ51现有公开产品资料整理。螺纹规格和电缆外径范围属于同一电流档位，应按整行读取；表中的外径是电缆外形尺寸，不能替换为导体截面积。

例如，若需求为BHZ51的63 A档，选型单应采用该行的G1 1/2及φ17-φ30 mm范围，并填写实际电缆外径。不能因为库存有G1附件，就把16 A或25 A档的接口参数填入63 A订单。不同档位能否采用其他接口配置，应由供方提供对应产品文件。

询价单还应写清哪些信息

把电流、极数和电压分开填写

BHZ51提供10、16、25、63 A电流档，以及1P、2P、3P选择。公开资料列出AC 220-250 V和AC 380-415 V电压范围，询价应填写项目采用的电源条件。系列名称、电流、极数和电压分别对应不同选择信息，不宜合并成一句“常规配置”。

让布线方案与附件清单对应

• 布线方式：写明采用钢管还是电缆布线，并提供进出线方向和现场空间。
• 电缆信息：采用电缆时提供型号、实际外径及所需数量；外径应与表中范围及配套引入装置共同核对。
• 接口和附件：按电流档填写螺纹，要求报价列明配套进线附件，避免将“有进线口”理解为所需附件全部包含。
• 安装资料：附安装面条件，并索取对应配置的外形、安装孔位和接线图，供现场准备与验收核对。

从选型表到安装交接怎样使用

1. 先由项目设计资料确定回路需求和场所条件，再选择BHZ51的电流、电压及极数。
2. 对照本表补齐螺纹和电缆外径，交由供方核对具体进线装置及附件范围。
3. 收到确认资料后，将型号配置、安装图和附件清单一起交给施工人员；到货时据此核对，不凭产品照片决定开孔或接线。

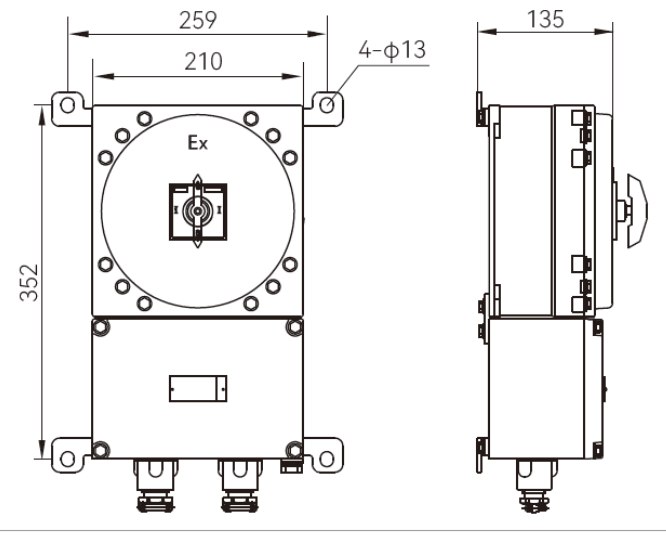

正文所附实物图用于辨认BHZ51系列外观，安装图用于识别安装结构。照片不能证明实际供货的电流档、极数或附件规格；施工仍应使用与订单配置一致的确认图纸。

选型边界

进线口匹配只是选型的一部分。BHZ51公开资料中，≤16 A对应气体T6，25-63 A对应气体T5，不能因16 A与25 A采用相同G1接口就视为同一配置。危险区域、介质、温度条件和产品文件仍需逐项对应。本表不作为现场扩孔、改螺纹或更换内部开关的依据。

常见问题

BHZ51的63 A档可以直接按G1采购附件吗？

不能按公开表这样配套。BHZ51的63 A档列出的螺纹为G1 1/2，电缆外径范围为φ17-φ30 mm，应按这一档核对附件。

BHZ51的16 A与25 A进线口一样，能互相替代吗？

不能只凭接口认定。两档均列G1和φ11-φ18 mm，但电流及对应气体温度组别不同，仍须按所需配置选型。

BHZ51选3P后，是否就确定了进线尺寸？

没有。3P表示所选极数；BHZ51进线规格按电流档位列出，询价还需提供额定电流和实际电缆外径。

BHZ51的φ11-φ18 mm是导线截面积吗？

不是。该范围表示BHZ51的16 A及25 A档适配电缆外径，单位为mm，不是以mm²表示的导体截面积。

资料来源与访问日期

1. 上海鑫中兴：BHZ51铝合金防爆转换开关公开产品资料。发布日期：原页未标注；访问日期：2026-10-10。
