2026年10月19日，上海鑫中兴防爆科技有限公司在本文整理SZBSP02-C工程塑料防爆防腐插接装置的结构与芯数对照。公司主营防爆配电装置、防爆灯具和防爆管件；本次资料面向化工、石油等项目的采购、设计、施工和设备人员，帮助在询价时区分整机、连接器和面板式插座。

SZBSP02-C采用玻璃纤维增强不饱和聚酯树脂外壳，提供16A、32A规格。实际选择应从安装位置和负载接线出发，再查对应规格；系列照片用于识别外观，不代替接线、开孔或配置文件。

L、M与整机分别怎样填写？

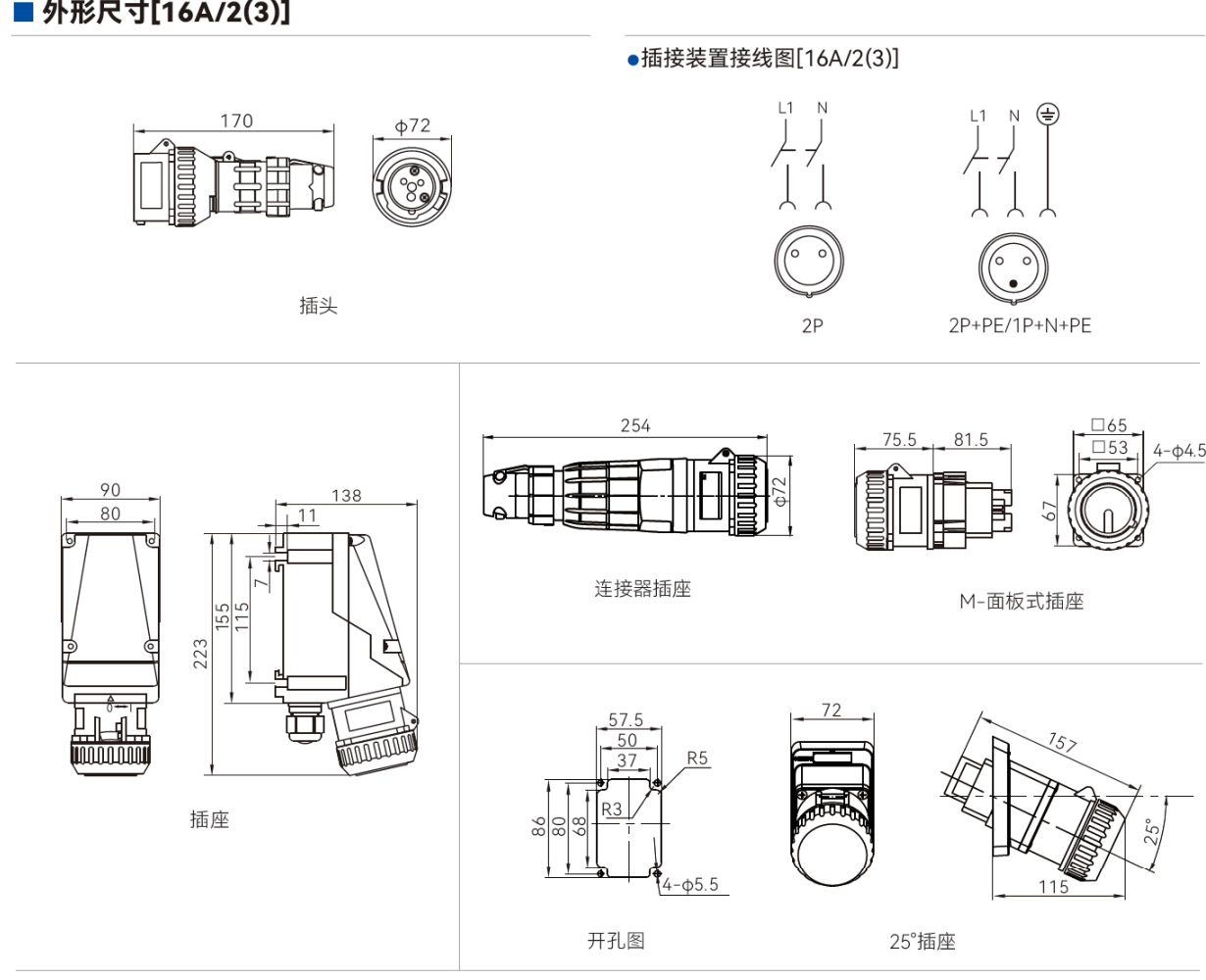

• 连接器：结构代号为L，按连接器插座图核对外形和配套插头，不能直接套用整机插座的箱体尺寸。
• 面板式插座：结构代号为M，使用对应面板式外形图和开孔图；下单前应把安装板位置及配套空间列入确认资料。
• 整机：不加L、M这两个结构代号，按整机插座的外形和安装尺寸核对。产品资料还列有25°插座图，也应使用对应图纸。

型号中还要填写电流、电压代码和芯数，C表示国内销售。不要只写“SZBSP02-C插座一套”：这句话没有说明所需结构、供电条件，也无法确定应交付哪一组安装图。

电流相同，芯数不同也要换一行查尺寸

16A提供2、3、4、5芯选择；32A资料列出3、4、5芯。下表将三类外形分开，所有尺寸单位均为mm，不能把“连接器插座长”当作整机箱体尺寸，也不能把插头直径当作面板开孔直径。

提示：表格可左右滑动查看完整参数。

例如16A／4芯与16A／5芯的插头长度都是187mm，但直径分别为φ76.5mm和φ84mm。比较两种方案时，不能看到长度相同就省略芯数；安装位置还要结合对应开孔图、插拔操作和电缆走向共同核对。

结构确定后，再核对电源与两侧电缆

交流或直流要对应具体电流和芯数

系列电压上限不是每种芯数的共同选项。公开资料中，16A／2芯与32A／3芯列有DC20～25V、DC40～50V配置；不能据此给其他芯数直接填同样直流电压。交流方案同样应查对应行的接线形式、电压段、时钟位置和颜色。

插头与插座的电缆范围分开记录

以32A为例，插座侧为M40×1.5、适配电缆外径φ17～28mm，插头侧为φ11.5～27mm。两侧范围不完全相同，应分别提供实际电缆外径。16A还随芯数变化，不能沿用32A数据或只填一项“电缆直径”。

询价与图纸确认清单

1. 结构：选择整机、L连接器或M面板式，并说明安装位置。
2. 电气：填写16A或32A、交流或直流、电压范围、芯数及实际接线形式。
3. 电缆：分别列插头侧、插座侧外径及入口要求，按对应范围匹配。
4. 空间：附布置草图，分别核对外形、开孔、插拔和走线空间。
5. 环境：提交危险区域、介质及环境温度，核对具体配置的防爆标志和温度组别。

下一步可将清单交上海鑫中兴核对，并索取所选电流、芯数和结构对应的安装图。确认后把图纸版本与完整配置一并留档；到货检查按这份记录逐项对应，不以相似外观替代。

安装与使用边界

本篇用于订货和安装资料交接，不是现场接线规程。面板式与整机使用各自图纸，不能依据表中外形尺寸自行推算开孔。产品资料要求插座内开关分断后才能拔出插头，插头插入后开关才能闭合；不得把结构代号或系列防护等级理解为任意状态均可插拔。温度组别与环境温度须按具体供货配置核对。

常见问题

SZBSP02-C的L表示大电流吗？

不是。L表示连接器，额定电流要另填16A或32A，不能用结构代号代替电流规格。

SZBSP02-C整机也要加M吗？

不加。M表示面板式插座，整机不标L、M这两个结构代号，应按所需结构选择。

SZBSP02-C的32A能直接选2芯吗？

不能由16A的选项推定。现有32A资料列3、4、5芯，应按其对应电源表和接线图选型。

SZBSP02-C表里的插头直径就是面板孔径吗？

不是。插头外形直径与面板式安装开孔是不同尺寸，M面板式应另查对应开孔图。

资料来源与访问日期

1. 上海鑫中兴：SZBSP02-C工程塑料防爆防腐插接装置正式产品资料。发布日期：原页未标注；访问日期：2026-10-19。
