产品概述

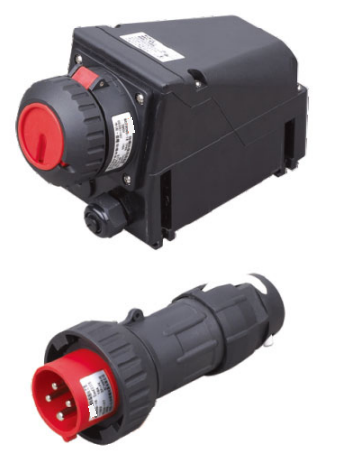

SZBSP07-C工程塑料防爆防腐插接装置用于危险场所的交流、直流电源连接，提供10A至125A的表列电流规格。可按插头、插座、连接器插座、面板式及25°面板式选择结构；具体电压、芯数与温度组别随电流配置选定，防护等级IP66。
表列电流规格
10A至125A
结构选择
插头 / 插座 / 连接器
外壳材质
玻纤增强聚酯树脂
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按相应防爆标志、温度组别及回路配置选型。
- 用于化工、炼油、石油开采、海洋石油平台、油轮等场所的户内、户外电气连接。
产品特点
- 玻璃纤维增强不饱和聚酯树脂外壳具有抗静电、耐腐蚀、耐冲击和热稳定性能。
- 插头与插座设有联锁：插座内开关分断后才能拔出插头，插头插入后开关才能闭合。
- 插套采用弹性百叶式簧套，接触时具有自清洁作用，兼顾接触电阻、温升与插拔力。
- 插座可用挂锁锁定，不使用时限制开启。
- 结构代号区分独立插头、插座和不同安装形式，100A、125A配置可按要求选择辅助触点。
型号选择
- 先选择电流，再填写电压代码、芯数和T/Z/LZ/MZ/XZ结构代号，C表示国内销售。
- 电压代码中的DC25、DC50、DC250分别对应DC20-25V、DC36-50V、DC50-250V；AC50对应AC36-50V，其余交流代码按本页表列电压段选择。
- 16A、32A、63A、125A图样明确列出的电压与芯数可直接按表组合；其他电流档的芯数、电压和尺寸按对应选型方案确定。
- 100A、125A需要辅助触点时标注F；选择WF2或特定安装形式时随订单注明。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳。 |
| 系列额定电压范围 | ≤AC690V、≤DC250V，具体电流／芯数的已列电压见选型表 |
| 环境温度配置 | -40℃至+40℃或+55℃，按所选配置匹配温度组别 |
| 气体防爆标志 | Ex db eb IIC T6/T5/T4 Gb，具体温度组别见电流配置表 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2为订购选项 |
提示：表格可左右滑动查看完整参数。
| 额定电流（A） | 插座螺纹／电缆外径 | 插头电缆外径 | 温度组别 |
|---|---|---|---|
| 10、16、20 | 2P：M20×1.5／φ7-13mm；3P/4P/5P：M25×1.5／φ12.5-17mm | 2P/3P：φ5-15mm；4P/5P：φ8-19.5mm | T6 / T5，随配置 |
| 25、30、32 | M40×1.5／φ17-28mm | φ11.5-27mm | T5 / T4，随配置 |
| 50、60、63 | M50×1.5／φ23-35mm | φ19-28mm | T5 |
| 100、125 | M63×1.5／φ34-46mm | φ21-46mm | T4 |
提示：表格可左右滑动查看完整参数。
| 电流／芯数 | 接线形式 | 电压、时钟位置h及颜色 |
|---|---|---|
| 16A/2 | 2P | DC20-25V，紫色；DC36-50V，白色；AC20-25V，紫色；AC36-50V，白色 |
| 16A/3 | 2P+PE | DC20-25V，h10，紫色；DC36-50V，h10，白色；DC50-250V，h3，蓝色；AC200-250V，h6，蓝色 |
| 16A/3 | 2P+PE或1P+N+PE | AC20-25V，h12，紫色；AC36-50V，h12，白色；AC100-130V，h4，黄色 |
| 32A/3 | 2P+PE | AC200-250V，h6，蓝色；AC380-415V，h9，红色；AC480-500V，h7，黑色 |
| 16A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 16A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 63A/4 | 3P+PE | AC220-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 63A/5 | 3P+N+PE | AC220-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 125A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 125A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
提示：表格可左右滑动查看完整参数。
| 代号 | 结构 |
|---|---|
| T | 插头 |
| Z | 插座 |
| LZ | 连接器插座 |
| MZ | 面板式插座 |
| XZ | 25°面板式插座 |
| F | 辅助触点选项，按对应电流配置 |
| C | 国内销售 |
提示：表格可左右滑动查看完整参数。
| 图样规格 | 插头长／直径（mm） | 连接器插座长（mm） | 插座宽×总高×深（mm） |
|---|---|---|---|

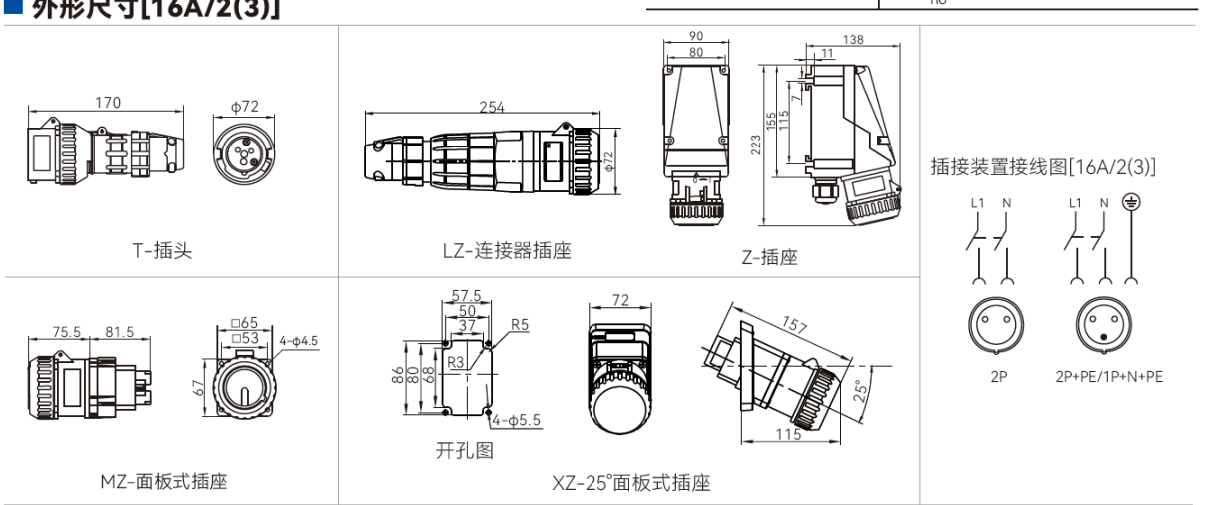

| 16A/2或3 | 170／φ72 | 254 | 90×223×138 |

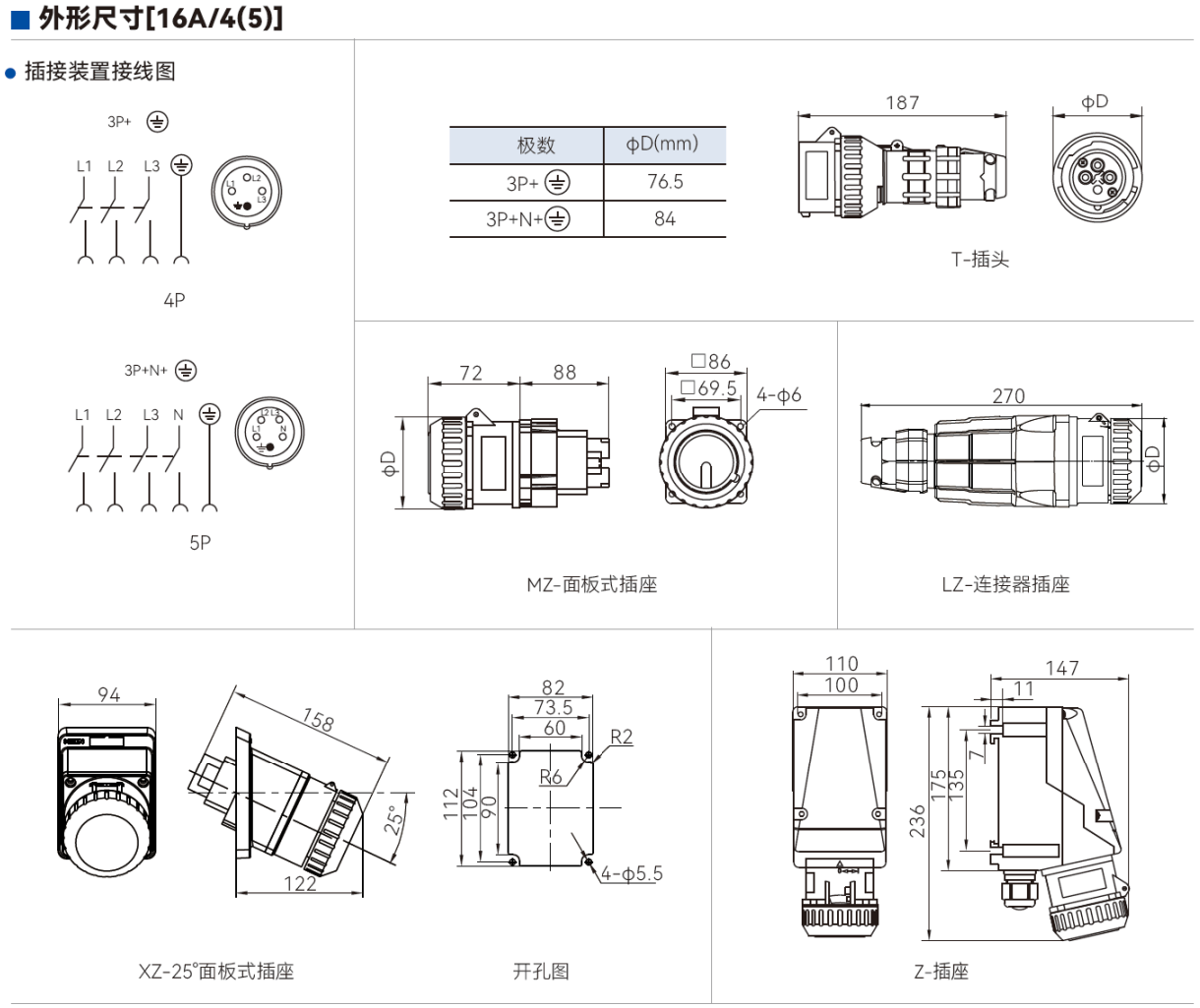

| 16A/4 | 187／φ76.5 | 270 | 110×236×147 |
| 16A/5 | 187／φ84 | 270 | 110×236×147 |

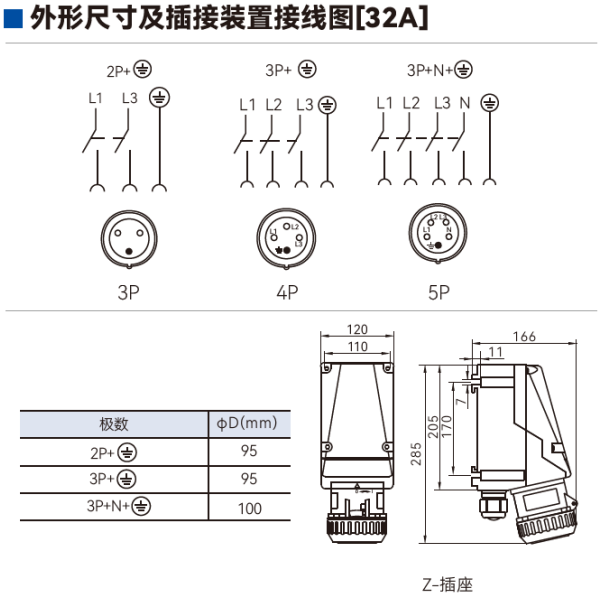

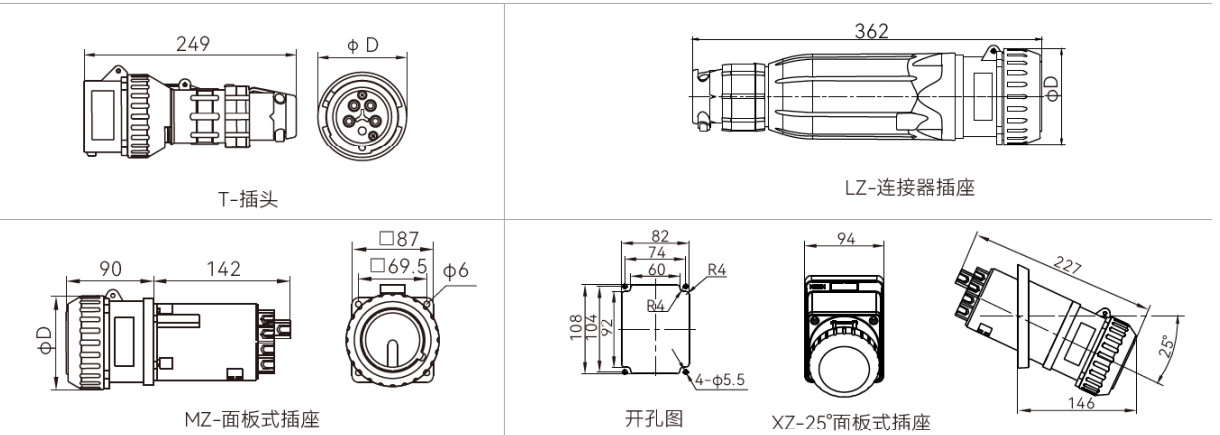

| 32A/3或4 | 249／φ95 | 362 | 120×285×166 |
| 32A/5 | 249／φ100 | 362 | 120×285×166 |

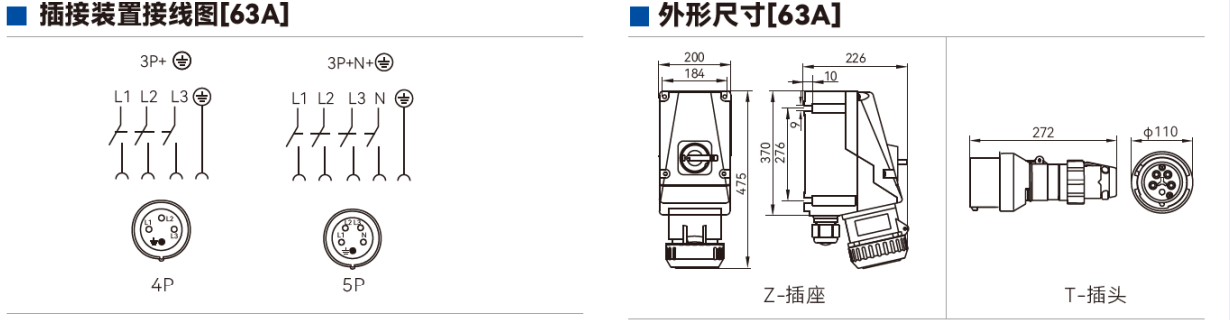

| 63A/4或5 | 272／φ110 | 未列 | 200×475×226 |

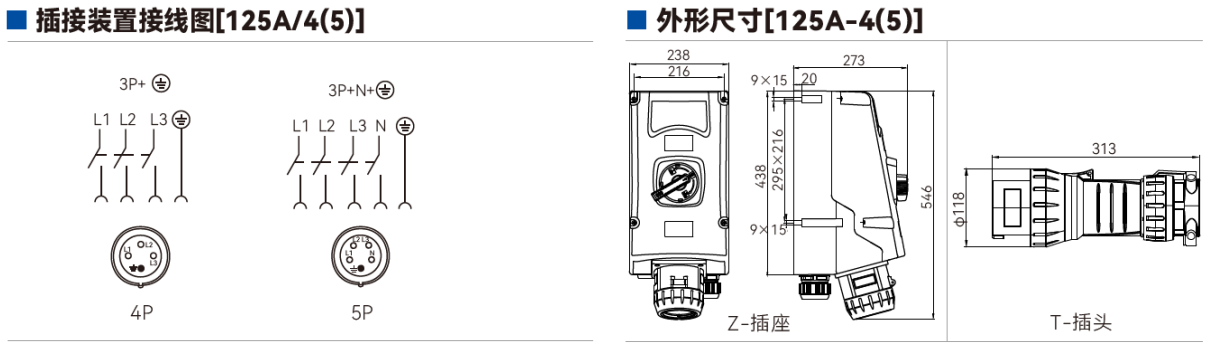

| 125A/4或5 | 313／φ118 | 未列 | 238×546×273 |
外形与安装
- T插头、Z插座、LZ连接器、MZ面板式及XZ 25°面板式分别使用对应结构尺寸。
- 16A和32A有面板式及25°面板式开孔图；63A、125A图样展示插头与插座的独立尺寸。
- 安装和插拔时按芯数接线图及联锁结构操作；不得把不同电流、芯数或时钟位置的插接件直接混配。
常见问题
SZBSP07-C有哪些电流规格？
SZBSP07-C技术参数列出10、16、20、25、30、32、50、60、63、100、125A。图样进一步给出16A、32A、63A和125A的芯数、电压与外形尺寸。
SZBSP07-C的直流250V配置对应哪种图样？
SZBSP07-C的16A/3图样列出DC50-250V、2P+PE、h3蓝色配置。系列的直流上限不能直接套用到所有电流或芯数。
SZBSP07-C的MZ和XZ有什么区别？
SZBSP07-C的MZ是面板式插座，XZ是25°面板式插座；两者外形、开孔和安装尺寸不同，应按对应图样安装。
资料下载
SZBSP07-C 工程塑料防爆防腐插接装置 产品资料
中文 · PDF · 5 页 · 1.34 MB
上海鑫中兴全塑产品选型总册
中文 · PDF · 39 页 · 9.40 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
