产品概述

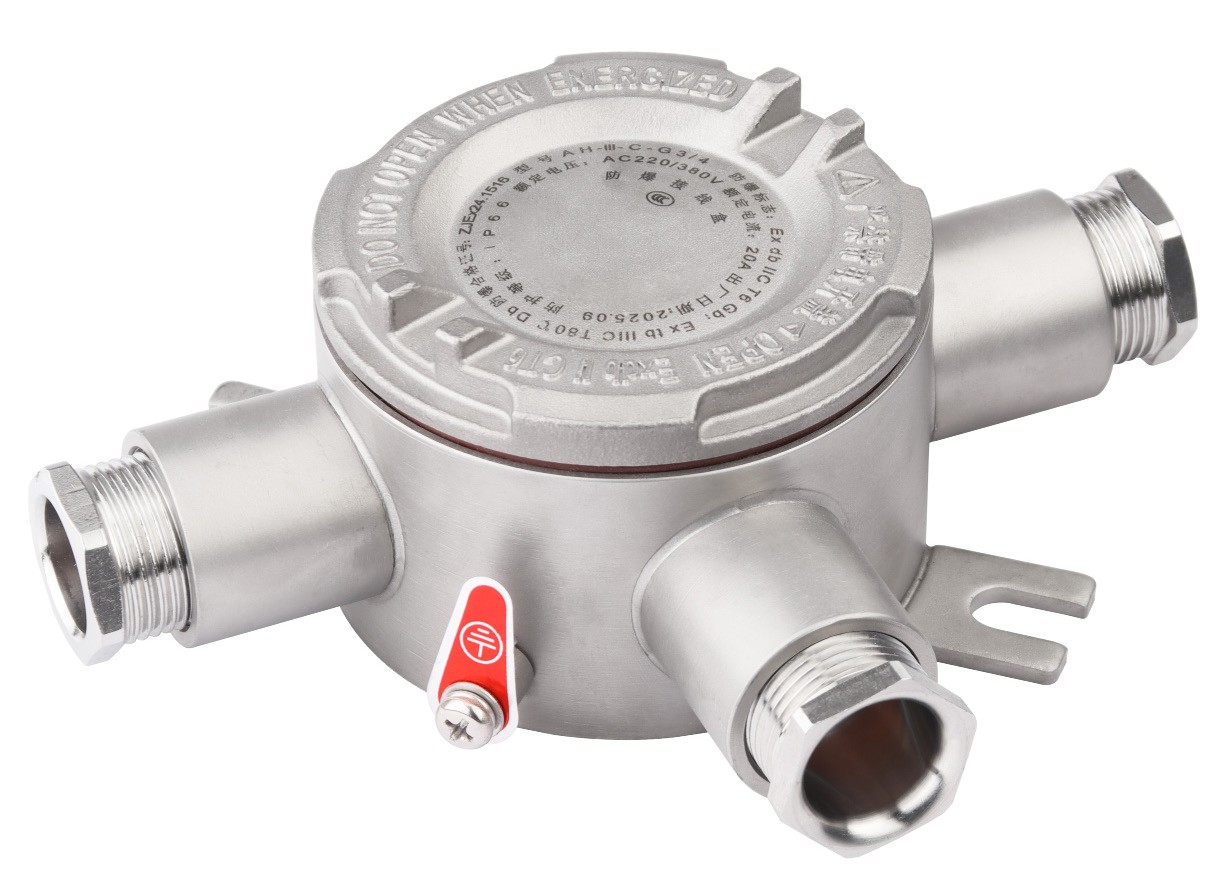

SZ-AH IIC不锈钢防爆接线盒提供304或316L不锈钢材质选择，用于钢管或电缆线路的连接与分支。具有平式、吊式及多种接线方向，额定电流20A、额定电压AC380V/220V，外壳防护等级IP66。
外壳防护等级
IP66
使用环境温度
-40℃～+60℃
产品工作温度
-40℃～+80℃
外壳材质
304/316L不锈钢
适用范围
- 用于石油采炼、储存、化工、医药等场所的线路连接与分支；气体环境按IIC等级及本款防爆标志选型。
- 适用爆炸性气体环境1区、2区。
- 粉尘环境选型须与本款粉尘防爆标志及现场分区相匹配。
产品特点
- 具有一平、二平、三平、四平、角平及相应吊式结构，便于按线路方向与分支数量选型。
- 配备防扭转专用接线端子，便于导线连接。
- 引入口常规采用管螺纹，可按连接需要选择公制或NPT螺纹。
- 可采用钢管或电缆布线。
型号选择
- 先按线路连接方向选择一平、二平、三平、四平或角平；需要吊式引入口时选择对应吊式。
- 再确定G、公制或NPT螺纹规格，并结合电缆外径选择相应引入口。
- 订货注明IIC不锈钢型、结构形式、螺纹类型与规格以及所需防爆型式。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 304/316L不锈钢 |
| 气体防爆标志 | Ex db IIC T6 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电流 | 20A |
| 额定电压 | AC380V / 220V |
| 外壳防护等级 | IP66 |
| 防腐等级 | WF2 |
| 使用环境温度 | -40℃～+60℃ |
| 产品工作温度 | -40℃～+80℃ |
| 布线方式 | 钢管或电缆布线 |
| 执行标准 | GB 3836.1、GB 3836.2、GB 3836.31 |
结构形式选择
提示：表格可左右滑动查看完整参数。
| 结构代码 | 平盖形式 | 吊式形式 |
|---|---|---|
| A | 一平 | 一吊 |
| B | 二平 | 二吊 |
| C | 三平 | 三吊 |
| D | 四平 | 四吊 |
| E | 角平 | 角吊 |
引入口螺纹选项
提示：表格可左右滑动查看完整参数。
| 公制螺纹 | NPT螺纹 | G管螺纹 |
|---|---|---|
| M20×1.5 | NPT1/2 | G1/2" |
| M25×1.5 | NPT3/4 | G3/4" |
| M32×1.5 | NPT1 | G1" |
| M40×1.5 | NPT1 1/4 | G1 1/4" |
| M50×1.5 | NPT1 1/2 | G1 1/2" |
| M63×1.5 | NPT2 | G2" |
外形与安装
- 按钢管或电缆布线方式配置相应引入口，连接螺纹类型及规格应一致。
- 吊式产品常规供货时，吊盖引入口与壳体引入口螺纹规格一致；不同规格需在订货时注明。
- 安装前按所选结构的配套外形图核对尺寸代号和安装空间。
常见问题
SZ-AH IIC不锈钢型 平式和吊式如何选择？
SZ-AH IIC不锈钢型：平式按一平、二平、三平、四平或角平选择线路走向；需要吊式引入口时，选择对应的一吊、二吊、三吊、四吊或角吊。
SZ-AH IIC不锈钢型 可以选择哪些引入口螺纹？
SZ-AH IIC不锈钢型：G管螺纹覆盖G1/2至G2；另有M20×1.5至M63×1.5公制螺纹和对应NPT规格，订货时写明螺纹类型及规格。
SZ-AH IIC不锈钢型 订货时需要提供哪些信息？
SZ-AH IIC不锈钢型：请提供IIC不锈钢型、结构形式、螺纹类型与规格、电缆外径及防爆型式；吊盖与壳体引入口需要不同规格时一并注明。
资料下载
SZ-AH 所属系列产品资料
中文 · PDF · 14 页 · 1.58 MB · 本款从第 7 页开始
上海鑫中兴防爆管件产品总册
中文 · PDF · 196 页 · 20.32 MB · 本款从第 168 页开始
