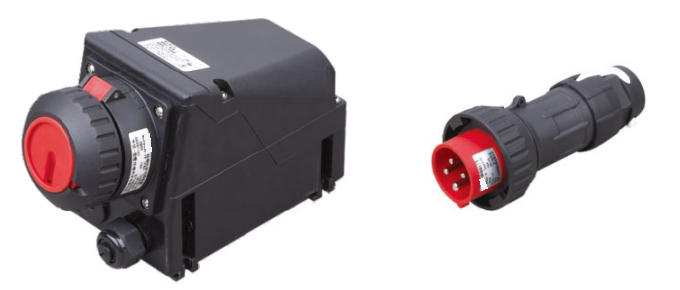

产品概述
BCZ8060工程塑料防爆防腐插接装置用于危险场所电源插接，提供16A、32A、63A和125A规格。插头与插座带开关联锁，防护等级IP66；16A、32A可选面板式，电压、芯数及温度组别按各规格配套选定。
额定电流
16 / 32 / 63 / 125A
外壳材质
玻纤增强聚酯树脂
电气联锁
插入合闸、分断拔出
防护等级
IP66
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按相应防爆标志、温度组别及回路配置选型。
- 用于化工、炼油、石油开采、海洋石油平台、油轮等场所的户内、户外电气连接。
产品特点
- 玻璃纤维增强不饱和聚酯树脂外壳具有抗静电、耐腐蚀、耐冲击和热稳定性能。
- 插头与插座设有联锁：插座内开关分断后才能拔出插头，插头插入后开关才能闭合。
- 插套采用弹性百叶式簧套，接触时具有自清洁作用，兼顾接触电阻、温升与插拔力。
- 插座可用挂锁锁定，不使用时限制开启。
型号选择
- 先确定16A、32A、63A或125A规格，再按负载电源选择电压、芯数及对应时钟位置；插头和插座应选用相配规格。
- 16A、32A型号中的3芯对应1P+N+PE，4芯对应3P+PE，5芯对应3P+N+PE；面板式插座用M表示。
- 16A、32A可用F表示气体与粉尘配置、DIP表示粉尘配置；63A选型用T表示插头、Z表示插座。
- 按插头、插座各自的电缆外径范围选择电缆及密封组件；WF2防腐配置在订购时注明。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 玻璃纤维增强不饱和聚酯树脂模压外壳。 |
| 交流额定电压 | ≤AC690V，各芯数对应电压范围见选型表 |
| 气体防爆标志 | Ex db eb IIC T6/T5/T4 Gb，具体温度组别见电流配置表 |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 执行标准 | GB/T 3836.1、GB/T 3836.2、GB/T 3836.3、GB/T 3836.31 |
| 防护等级 | IP66 |
| 防腐等级 | WF1；WF2为订购选项 |
提示：表格可左右滑动查看完整参数。
| 额定电流 | 插座螺纹／电缆外径 | 插头电缆外径 | 气体温度组别 |
|---|---|---|---|
| 16A | M25×1.5／φ12.5-17mm | 3P：φ5-15mm；4P/5P：φ8-19.5mm | T6 |
| 32A | M40×1.5／φ17-28mm | φ11.5-27mm | T6 |
| 63A | M50×1.5／φ23-35mm | φ19-28mm | T5 |
| 125A | M63×1.5／φ34-46mm | φ21-46mm | T4 |
提示：表格可左右滑动查看完整参数。
| 电流／芯数 | 接线形式 | 电压、时钟位置h及颜色 |
|---|---|---|
| 16A/3 | 1P+N+PE | AC100-130V，h4，黄色；AC200-250V，h6，蓝色 |
| 32A/3 | 1P+N+PE | AC200-250V，h6，蓝色 |
| 16A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 16A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 32A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 63A/4 | 3P+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 63A/5 | 3P+N+PE | AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 125A/4 | 3P+PE | AC100-130V，h4，黄色；AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
| 125A/5 | 3P+N+PE | AC100-130V，h4，黄色；AC200-250V，h9，蓝色；AC380-415V，h6，红色；AC480-500V，h7，黑色；AC600-690V，h5，黑色 |
提示：表格可左右滑动查看完整参数。
| 规格 | 插头长度／直径（mm） | 插座图示宽×总高×深（mm） |
|---|---|---|
| 16A/3 | 170／φ72 | 90×223×138 |
| 16A/4 | 187／φ76.5 | 110×236×147 |
| 16A/5 | 187／φ84 | 110×236×147 |
| 32A/3或4 | 249／φ95 | 120×285×166 |
| 32A/5 | 249／φ100 | 120×285×166 |
| 63A/4或5 | 272／φ110 | 200×475×226 |
| 125A/4或5 | 313／φ118 | 238×546×273 |
外形与安装

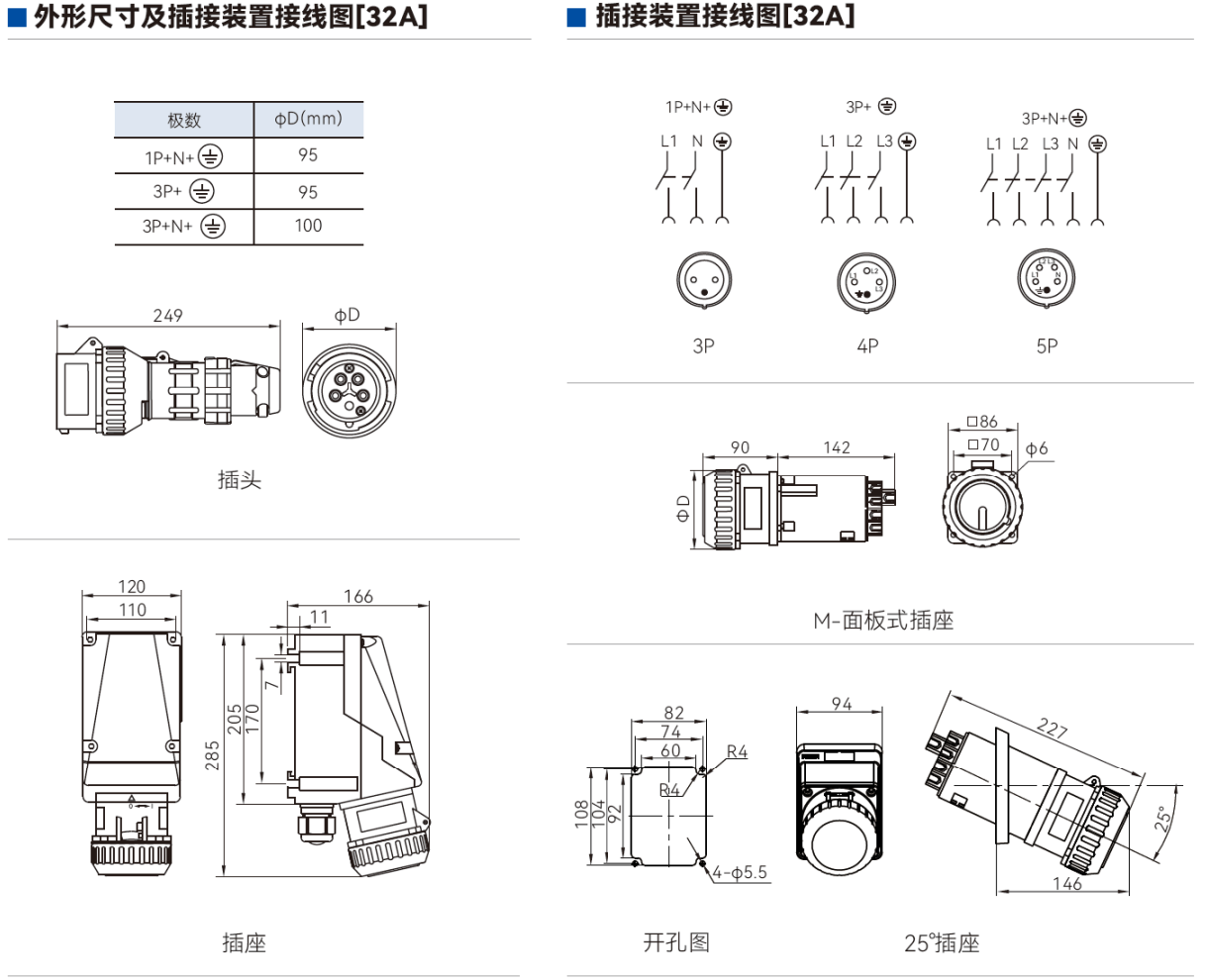

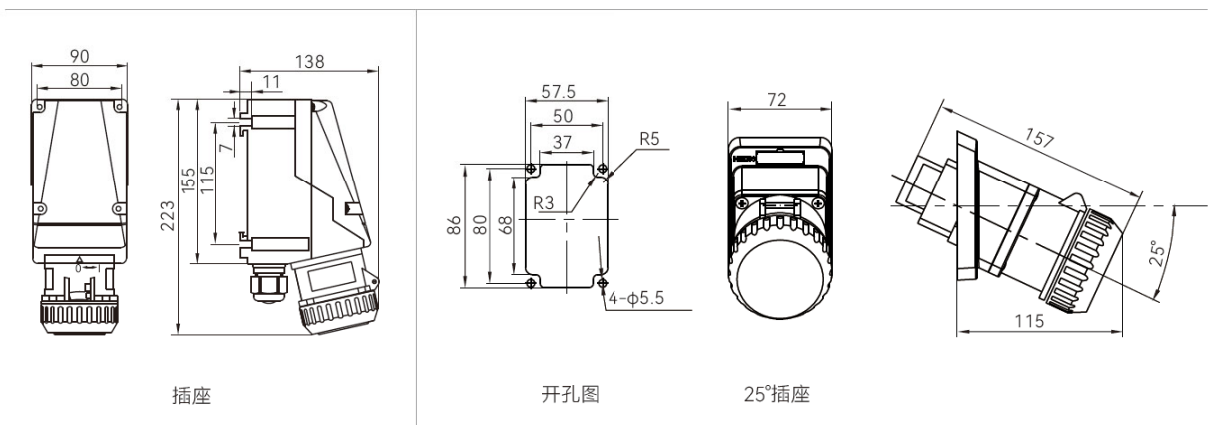

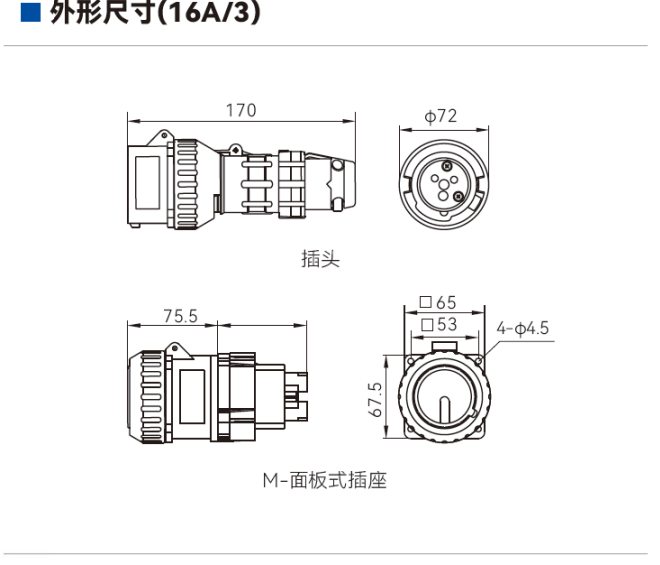

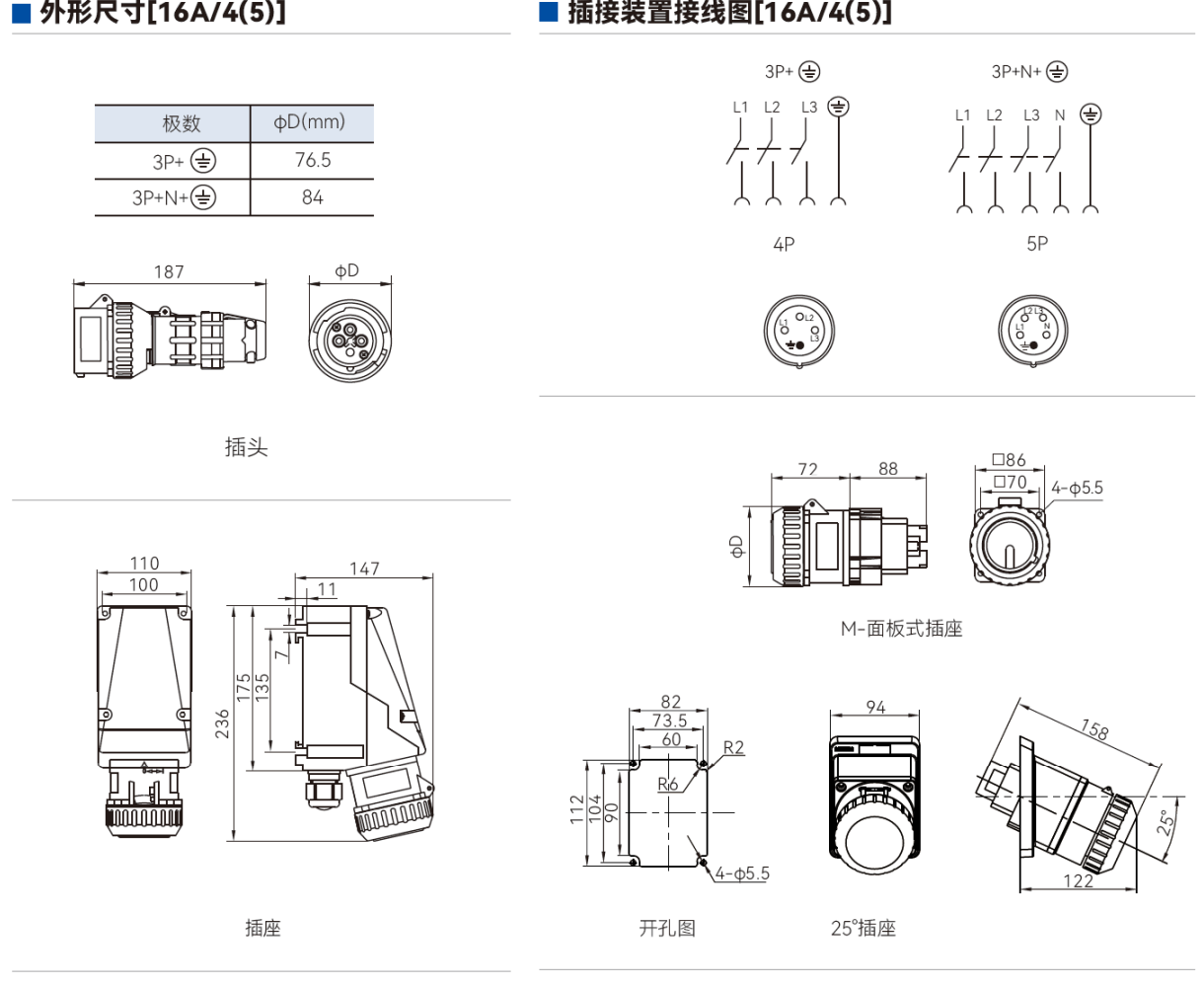

- 16A、32A展示插座、面板式插座及25°插座结构，开孔和安装尺寸按所选结构使用。

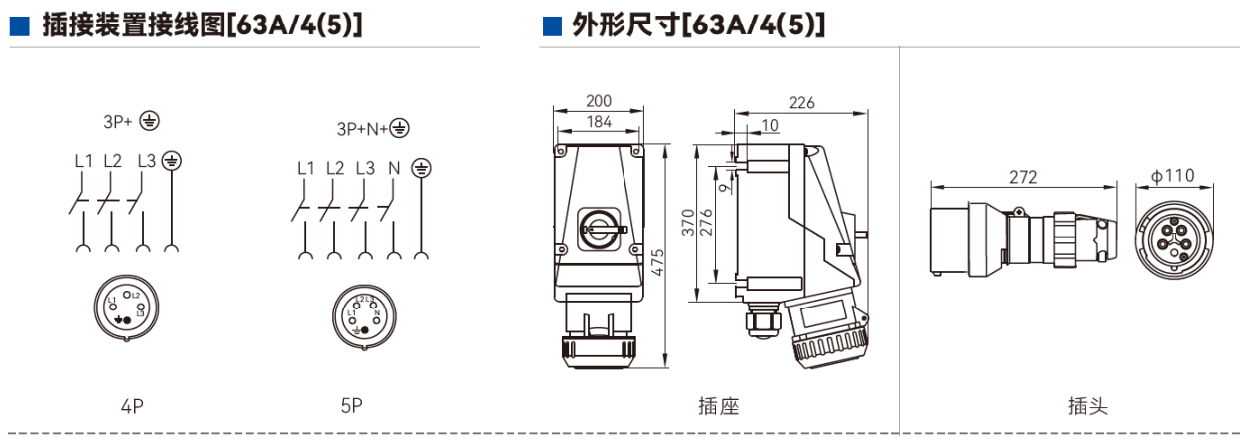

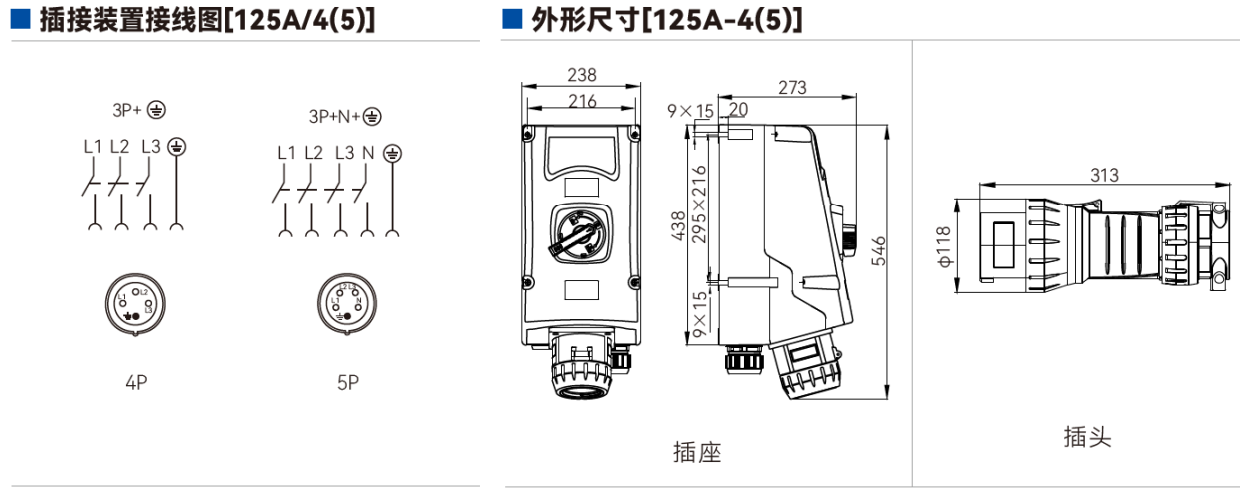

- 63A、125A采用各自独立的插座外形与接线图；不同额定电流的插座尺寸不可互套。
- 断开插座内部开关后再拔出插头；按相应芯数接线图连接相线、中性线和保护接地。
常见问题
BCZ8060的16A、32A、63A和125A温度组别一样吗？
不一样。BCZ8060的16A和32A为T6，63A为T5，125A为T4，应按现场温度组别要求选择对应电流规格。
BCZ8060可以带电直接拔出插头吗？
BCZ8060具有插接联锁，只有插座内开关分断后才能拔出插头；插头插入后开关才可闭合。
BCZ8060怎样区分3芯、4芯和5芯？
BCZ8060的3芯接线为1P+N+PE，4芯为3P+PE，5芯为3P+N+PE。16A、32A展示3芯规格，63A、125A展示4芯和5芯规格。
