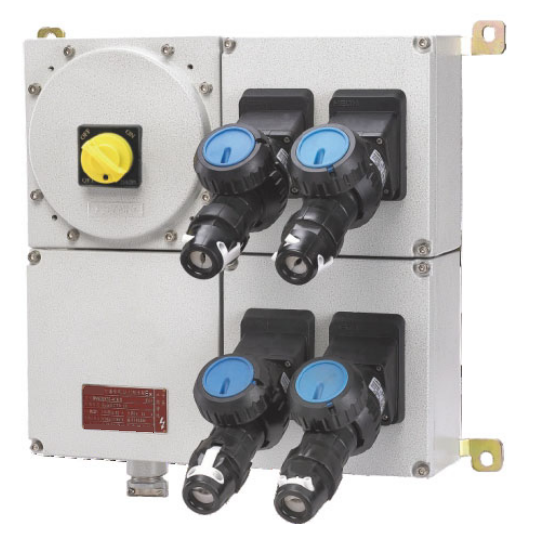

产品概述
BM(D)X□采用铝合金外壳。BM(D)X□防爆检修电源插座箱用于危险场所检修设备的电源接入，提供16A、32A及2、3、4、6支路插座配置。可配总开关和漏电保护，按电压选择单相或三相插接极数，按现场条件选IP54、IP65或IP66方案。
插座电流
16A / 32A
插座支路
2 / 3 / 4 / 6
气体等级
IIB / IIC配置
防护选择
IP54；IP65/66选配
适用范围
- 适用于爆炸性气体环境1区、2区及可燃性粉尘环境21区、22区，按所选防爆标志匹配介质和温度组别。
- 可用于化工、炼油、石油开采、海洋石油平台及油轮的户内、户外电气系统。
产品特点
- 通过多种规格插座向检修设备供电，2、3、4、6支路可按用电点配置。
- 带总开关方案具备过载、短路保护，可根据需要加装漏电保护装置。
- IIC类连接器可配挂锁装置，适配现场检修用电管理。
- 插座布置有圆形接口及斜面接口等不同方案，按极数、电流和安装空间选型。
型号选择
- 选择51（IIB）或52（IIC）配置，给出插座支路数量、各路16A或32A电流及使用电压。
- 按单相或三相负载选择1P+N+PE、3P+PE或3P+N+PE，并匹配插头。
- 需要总开关时标注K；漏电保护、挂锁及IP65/IP66应作为订货配置明确。
技术参数
提示：表格可左右滑动查看完整参数。
| 项目 | 参数与配置 |
|---|---|
| 外壳材质 | 铝合金 |
| 气体防爆标志 | Ex db eb IIB T6/T5/T4 Gb；Ex db eb IIC T6/T5/T4 Gb |
| 粉尘防爆标志 | Ex tb IIIC T80℃ Db |
| 额定电流 | 16A、32A |
| 插座支路数 | 2、3、4、6 |
| 防护等级 | IP54；IP65、IP66需订购时提出 |
| 防腐等级 | WF1；WF2需订购时提出 |
| 布线方式 | 电缆布线 |
提示：表格可左右滑动查看完整参数。
| 额定电压 | 插接极数 |
|---|---|
| AC24、36、110、220、230、240V | 1P+N+PE |
| AC380、415、500、690V | 3P+PE或3P+N+PE |
提示：表格可左右滑动查看完整参数。
| 螺纹规格 | 电缆外径（mm） |
|---|---|
| M25×1.5 / G3/4 | φ9–14 |
| M32×1.5 / G1 | φ11–18 |
| M40×1.5 / G1¼ | φ14–23 |
| M50×1.5 / G1½ | φ17–30 |
| M63×1.5 / G2 | φ24–38 |
提示：表格可左右滑动查看完整参数。
| 支路配置 | 图示宽（mm） | 图示高（mm） | 横向安装距（mm） |
|---|---|---|---|
| 3支路 | 561 | 210 | 512 |
| 4支路 | 471 | 422 | 422 |
| 6支路 | 561 | 422 | 512 |

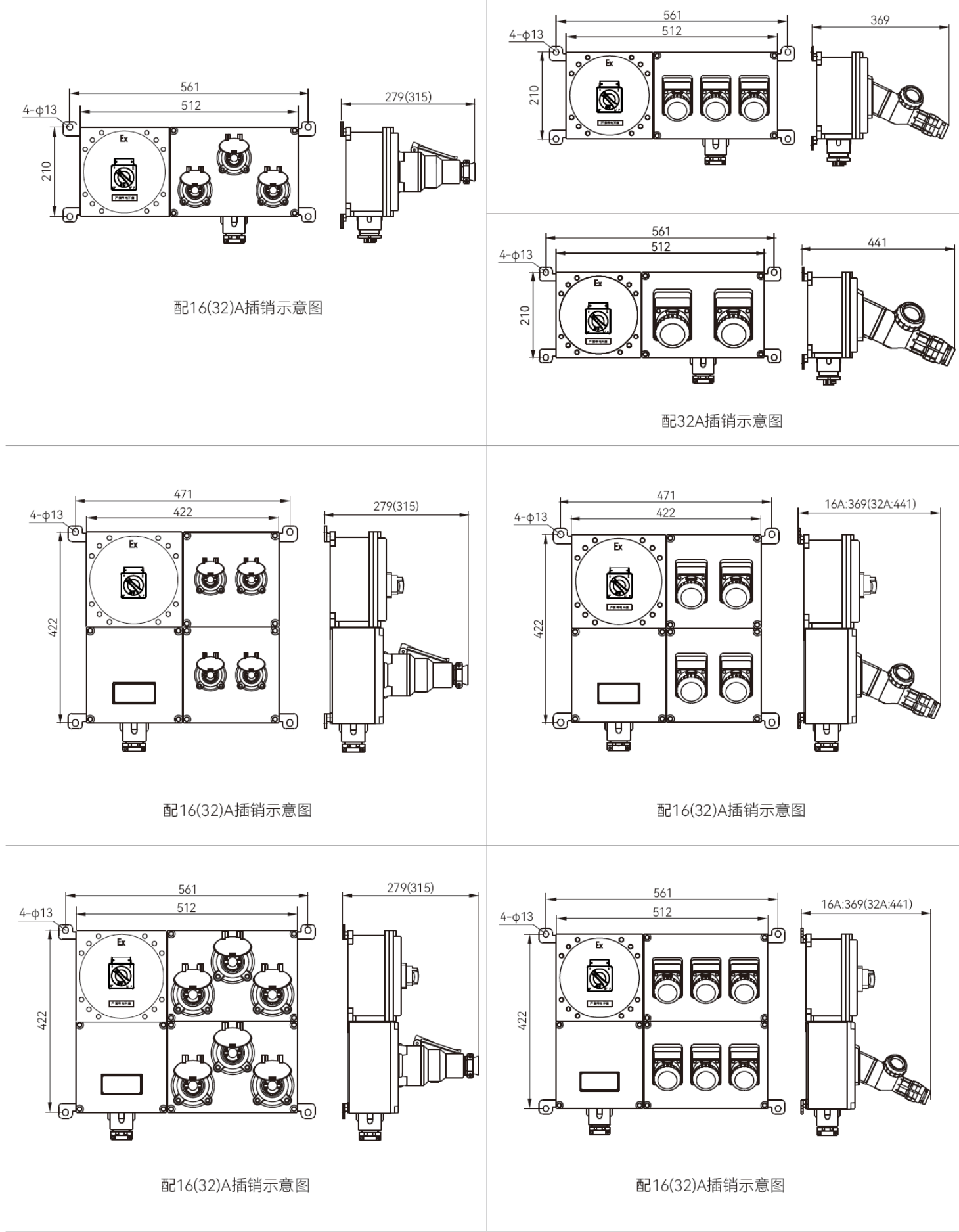

外形与安装
- 采用电缆布线，进线密封组件按电缆外径和螺纹配置。
- 图示圆形接口深度为279mm（32A括注315mm）；斜面接口示例16A为369mm、32A为441mm，需按所选接口留足插拔空间。
- 尺寸示例固定孔为4-φ13，最终插座数量、接口方向及箱体布置按具体方案。
常见问题
BM(D)X□检修插座箱能选多少个插座？
BM(D)X□检修插座箱提供2、3、4、6支路配置，单路额定电流可选16A或32A。
BM(D)X□检修插座箱默认是IP66吗？
BM(D)X□检修插座箱所列常规防护为IP54；IP65或IP66属于订购时需提出的配置。
BM(D)X□检修插座箱能加漏电保护吗？
BM(D)X□：可以按需要加装漏电保护。还应提供负载、电压、各路电流和插接极数，以匹配开关及插接组件。
资料下载
BM(D)X□ 系列选型资料
中文 · PDF · 2 页 · 0.65 MB
上海鑫中兴电器产品选型总册
中文 · PDF · 70 页 · 22.22 MB
产品询价
询价时请提供产品型号、数量、电气参数、安装环境和所需配置，便于核对选型与报价。
